[Pro/E教程] 『1052』建模练习2题

[复制链接]
xinyazhu
发表于 2009-5-11 19:56:58 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
原帖地址：http://www.3dportal.cn/discuz/viewthread.php?tid=497449&page=1&fromuid=386133#pid2335527
( y: D* v% d! T0 K' H. W# h3 {; E( O; z, i8 N% R: \* Y; {0 x1 ?4 {
教程版本：Pro/E4.0 m080

jianmo.rar

167.93 KB, 下载次数: 35

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

回复

举报

xinyazhu
 楼主| 发表于 2009-5-11 20:01:53 | 显示全部楼层
本题应用最多的就是拉伸

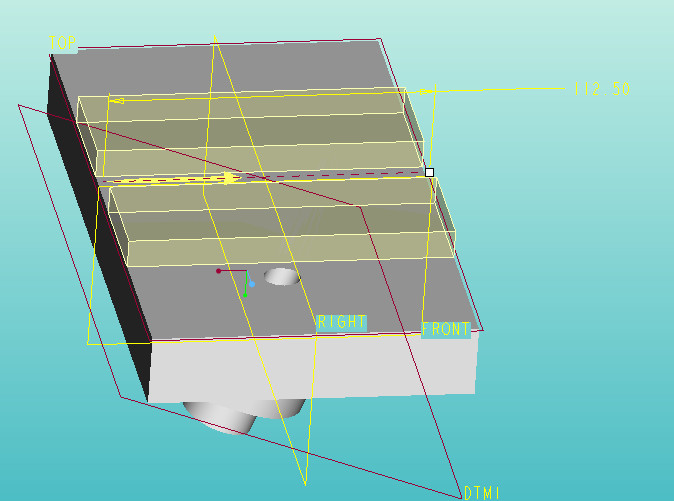

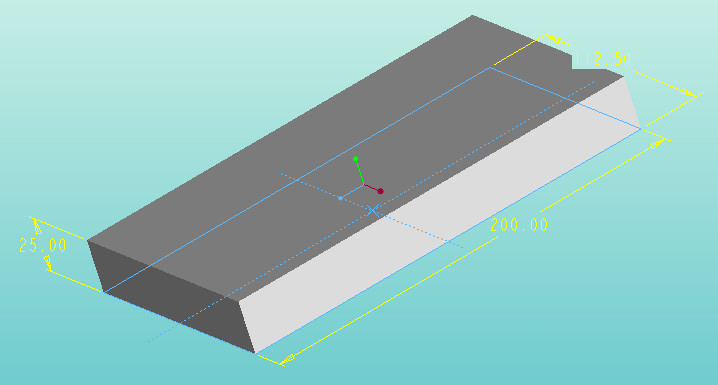

1、拉伸基座

1、拉伸基座

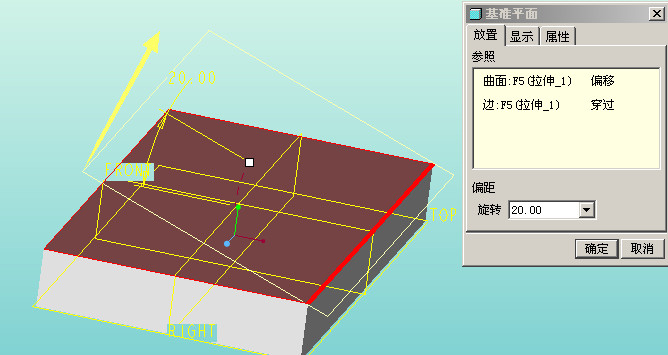

2、建基准面1

2、建基准面1

3、在基准面1上拉伸

3、在基准面1上拉伸

4、拉伸圆台

4、拉伸圆台

5、拉伸切除孔

5、拉伸切除孔

6、拉伸两凸台

6、拉伸两凸台

7、拉伸方台

7、拉伸方台

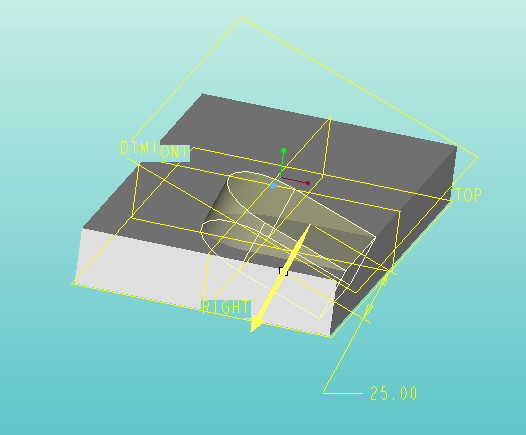

8、剪切圆柱

8、剪切圆柱

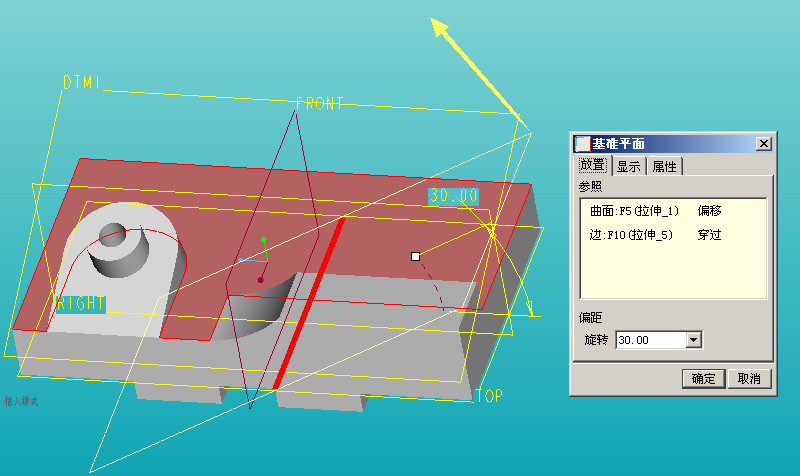

9、建基准面2

9、建基准面2

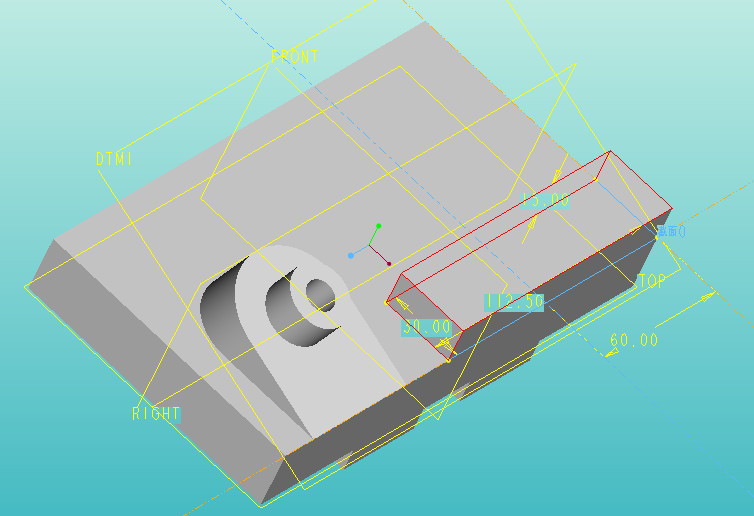

10、拉伸方台

10、拉伸方台

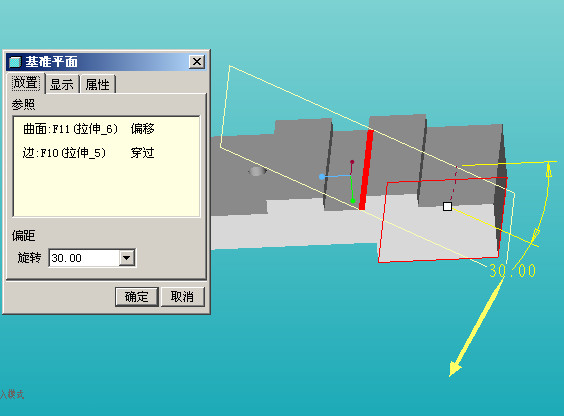

11、建基准面3

11、建基准面3

12、在基准面3上拉伸

12、在基准面3上拉伸

13、拉伸切除截面

13、拉伸切除截面

14、拉伸凸台

14、拉伸凸台

15、完成图

15、完成图
