40Cr表面硬度

hedong70 · 发表于 2009-5-12 10:10:55

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位高手，我想将40Cr表面硬度做到HRC62°应该用哪种工艺

petermiao000 · 发表于 2009-5-12 10:17:09

HRC62比较高了，建议用真空淬火。

奇奇 · 发表于 2009-5-12 10:25:07

要求多少深度？
碳氮共渗可以达到，深度0.3-0.5mm。
渗硼也可以，表面HV1100以上，深度浅

rockston · 发表于 2009-5-12 13:17:13

这种硬度对对于40Cr材料来说是不合适的，只有对表面进行高频强化，使表面获得这样的硬度比较合适

骑着乌龟赛跑 · 发表于 2009-5-12 13:45:55

40CR硬度做到HRC62不是很合适！最好是换材料！当一定要用这材料最好是表面渗碳氮再做高频淬火！

kevin8hu · 发表于 2009-5-12 20:31:03

62，感觉是太高了，我们一般在HRC58以内

wwjxgz · 发表于 2009-5-12 21:03:19

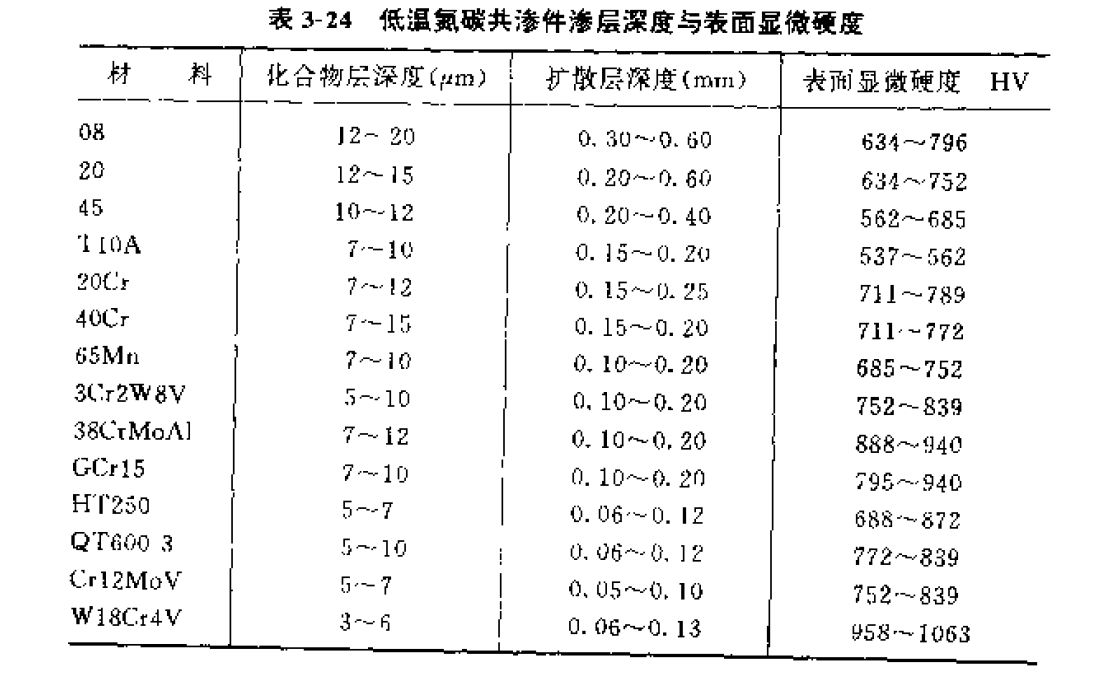

62HRC约相当于HV750，40Cr经过低温碳氮共渗后勉强可以达到这个硬度，但是工艺参数要摸索好。渗层深度和硬度见表。

		自动登录	找回密码
密码			注册

通知
