[SolidEdge教程] 『1260』曲面练习

发表于 2009-5-15 21:58:38 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

原题 http://www.3dportal.cn/discuz/viewthread.php?tid=720278&extra=page%3D1

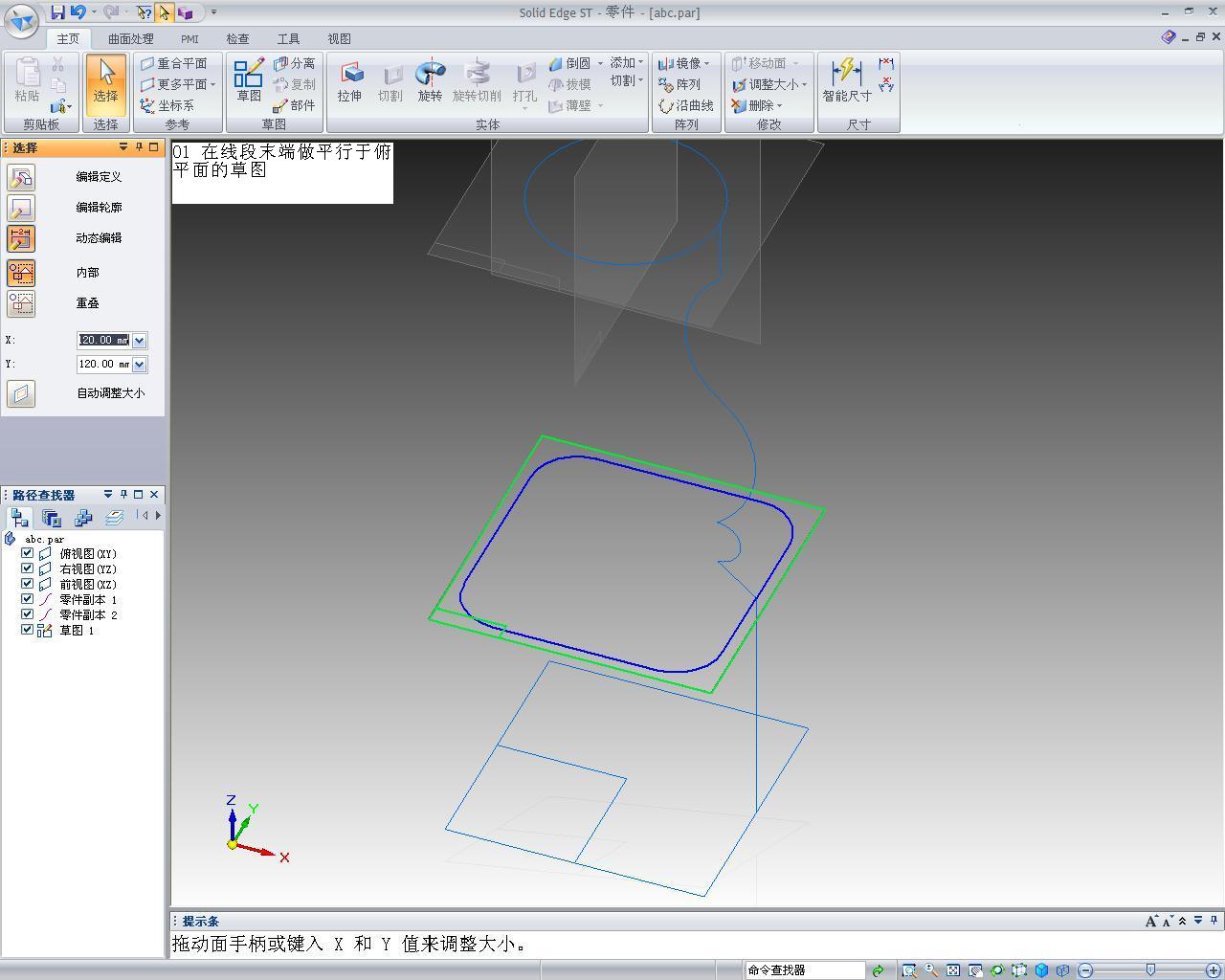

01 在线段末端做平行于俯平面的草图.JPG

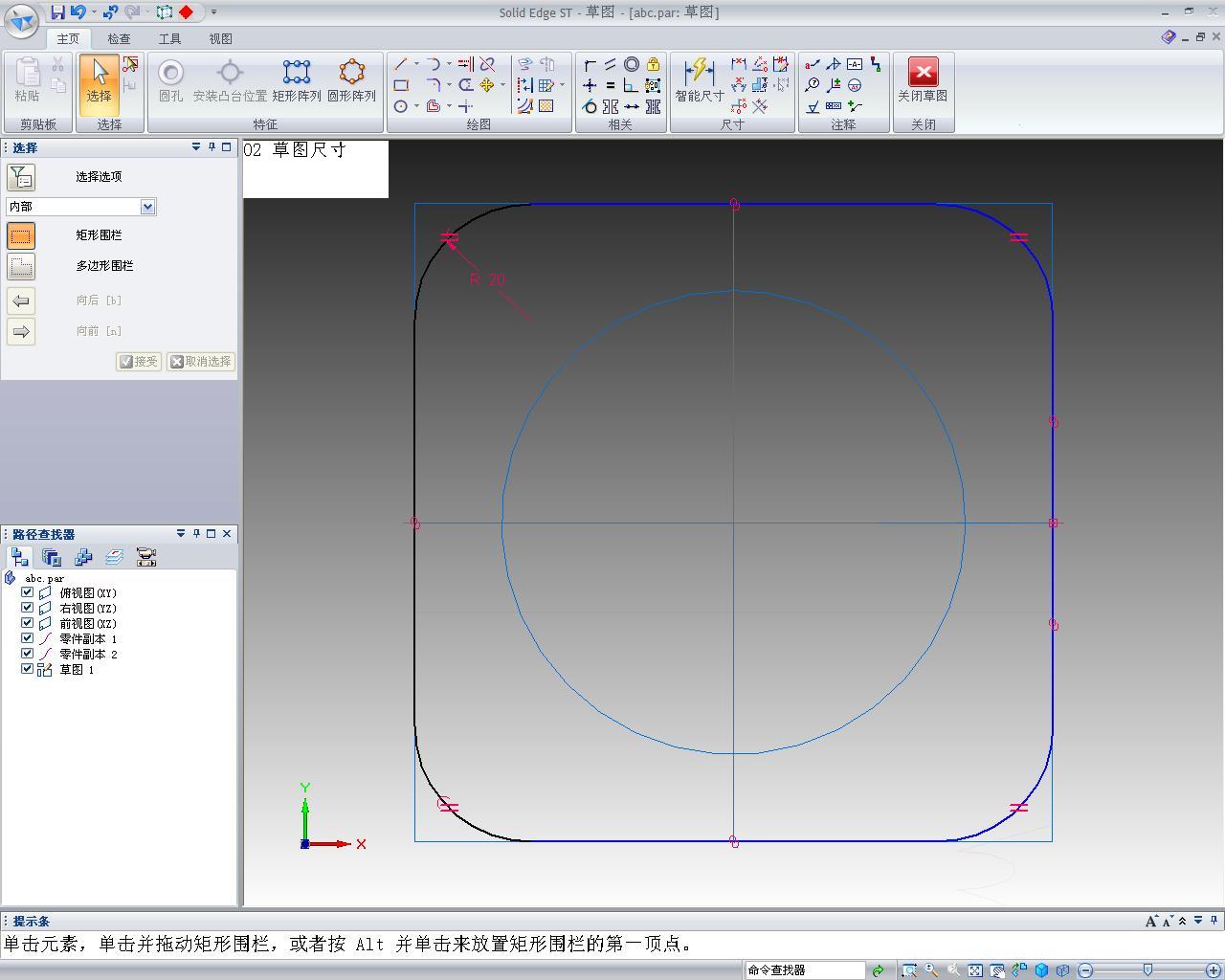

02 草图尺寸.JPG

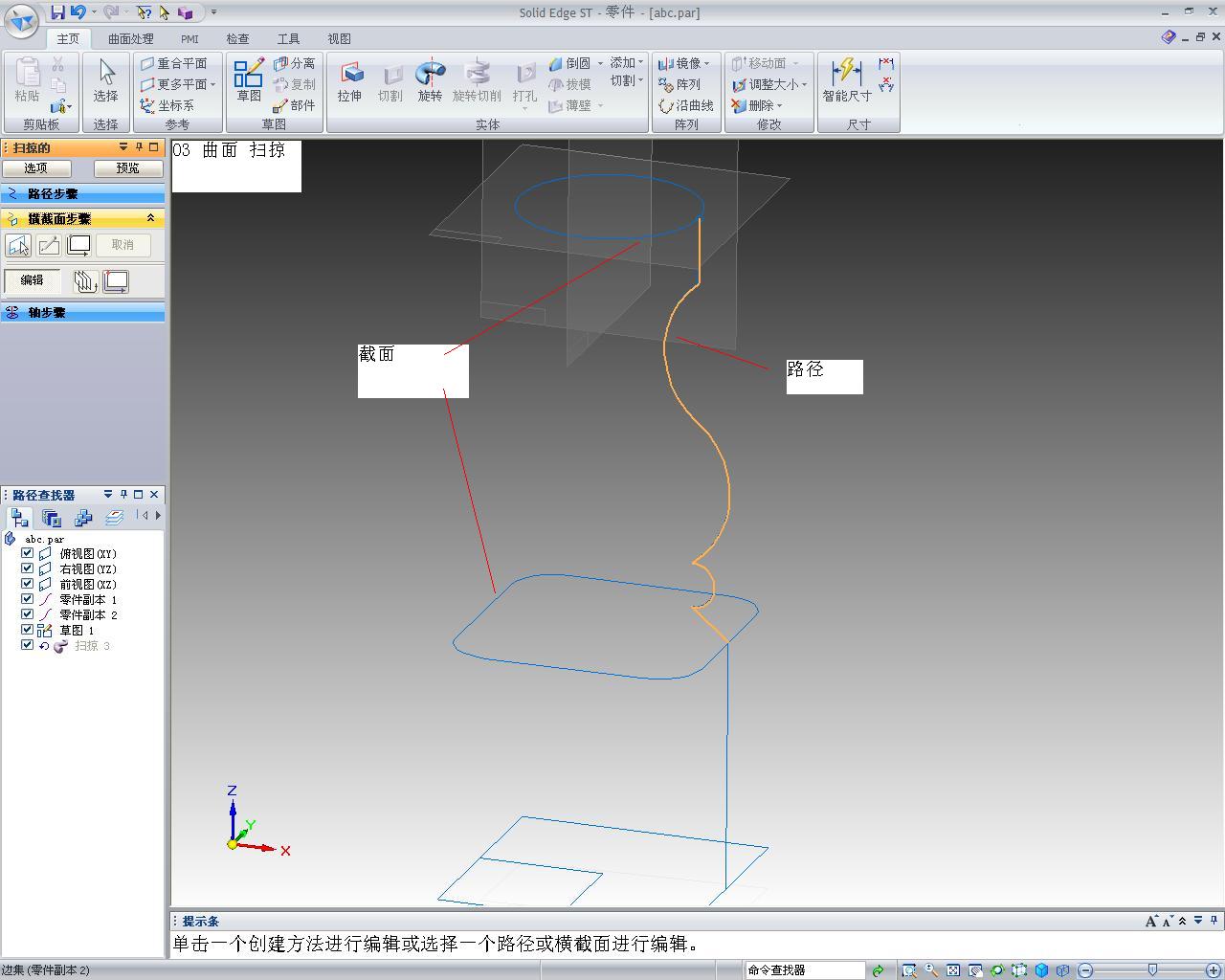

03 曲面扫掠.JPG

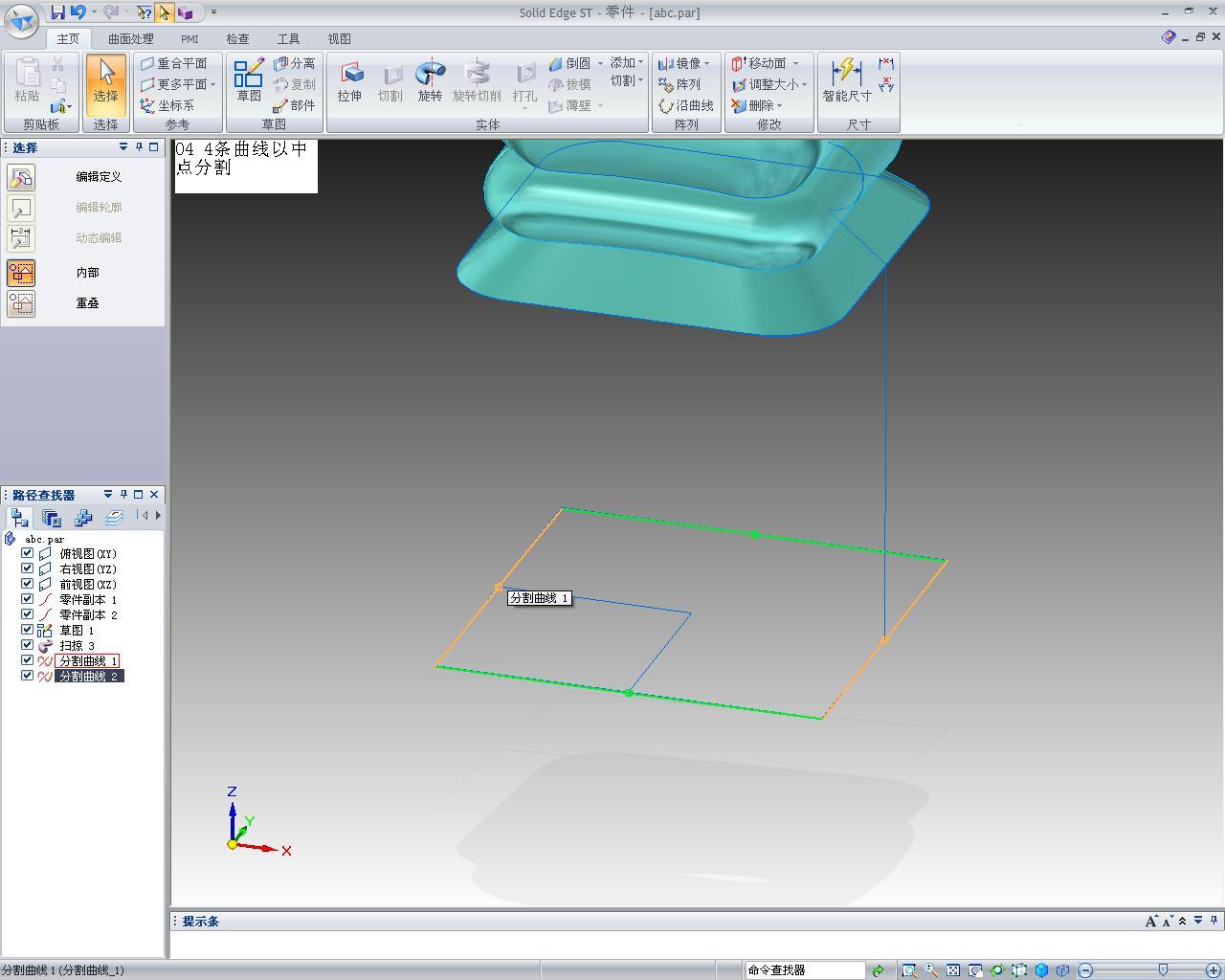

04 4条曲线以中点分割.JPG

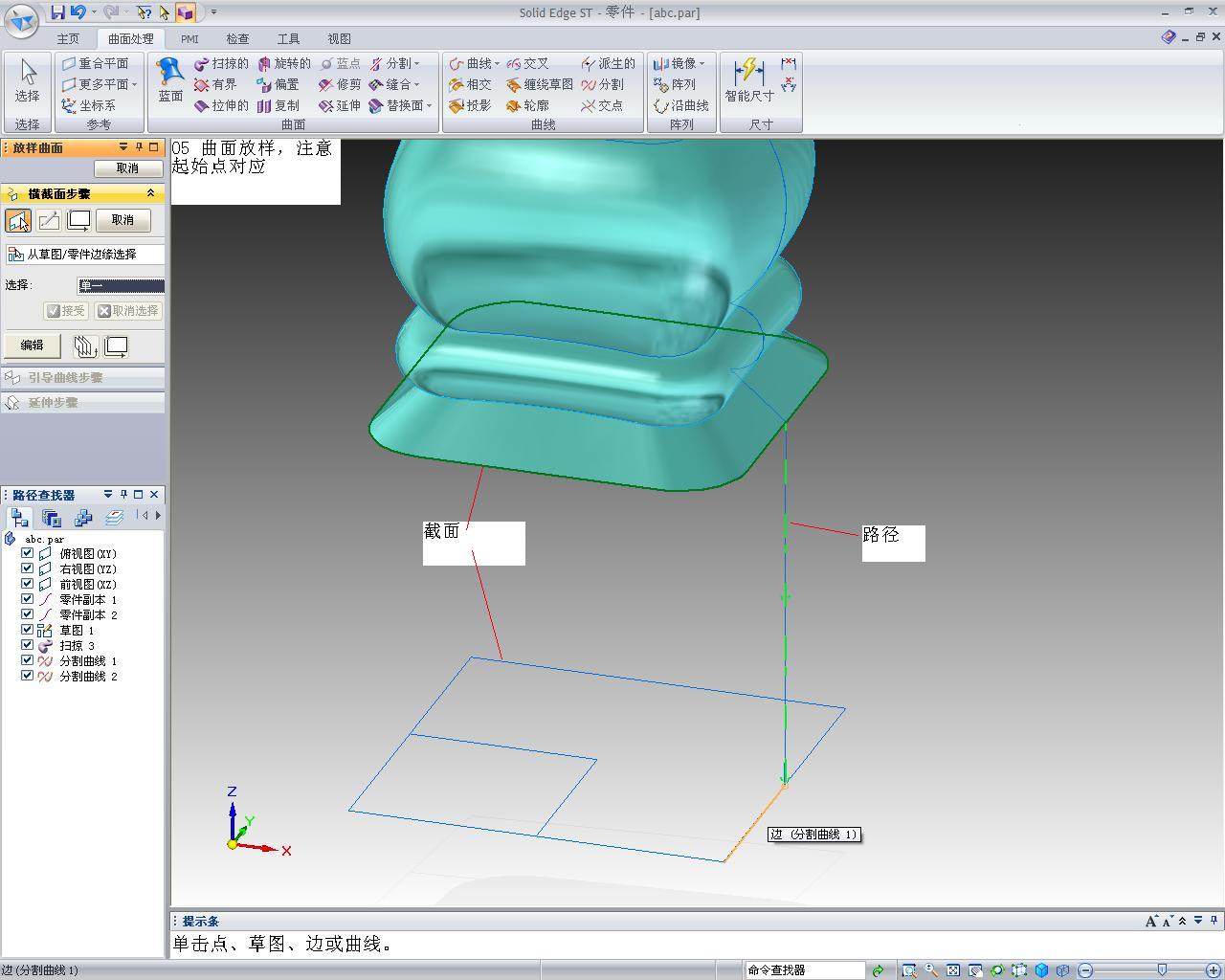

05 曲面放样，注意起始点对应.JPG

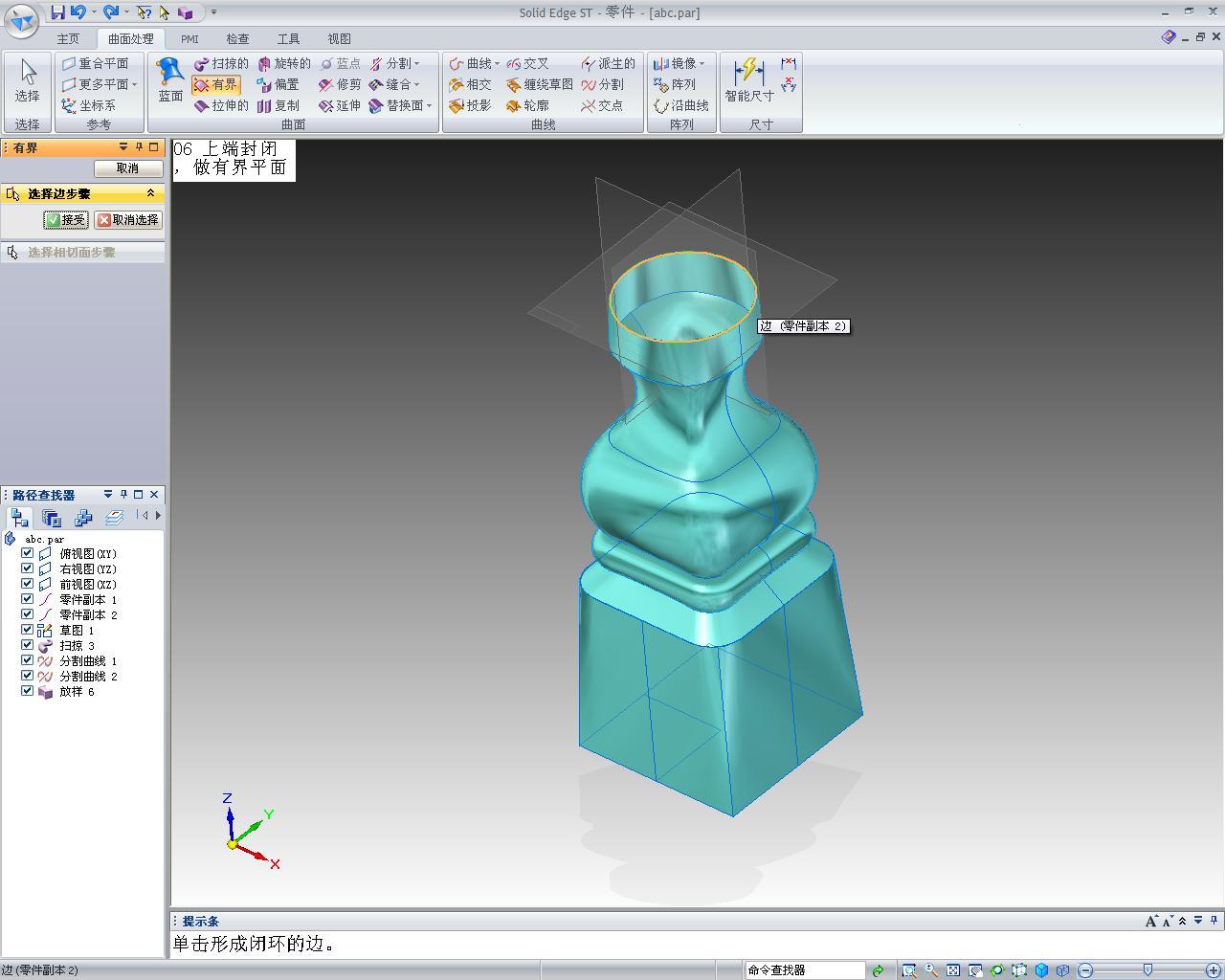

06 上端封闭，做有界平面.JPG

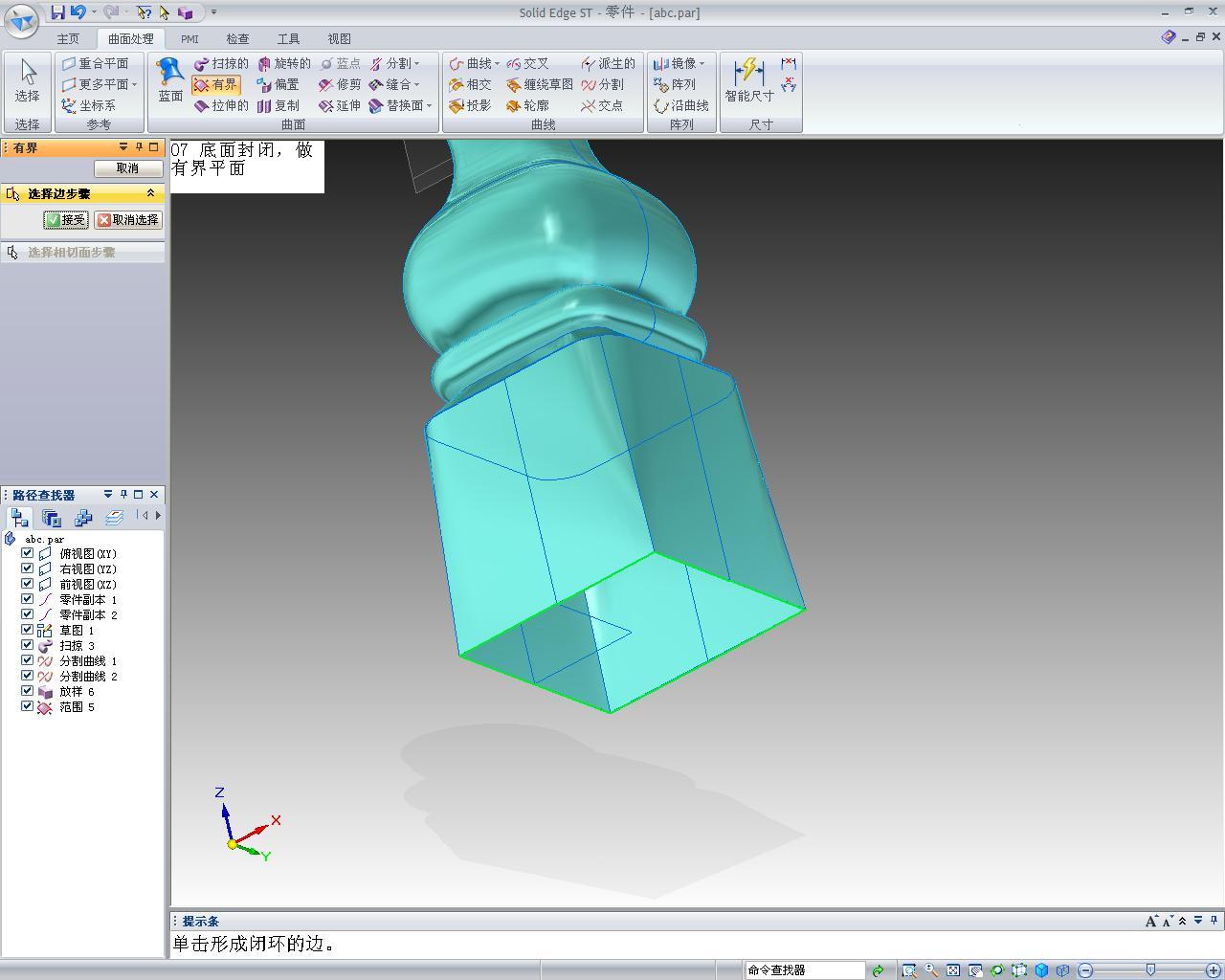

07 底面封闭，做有界平面.JPG

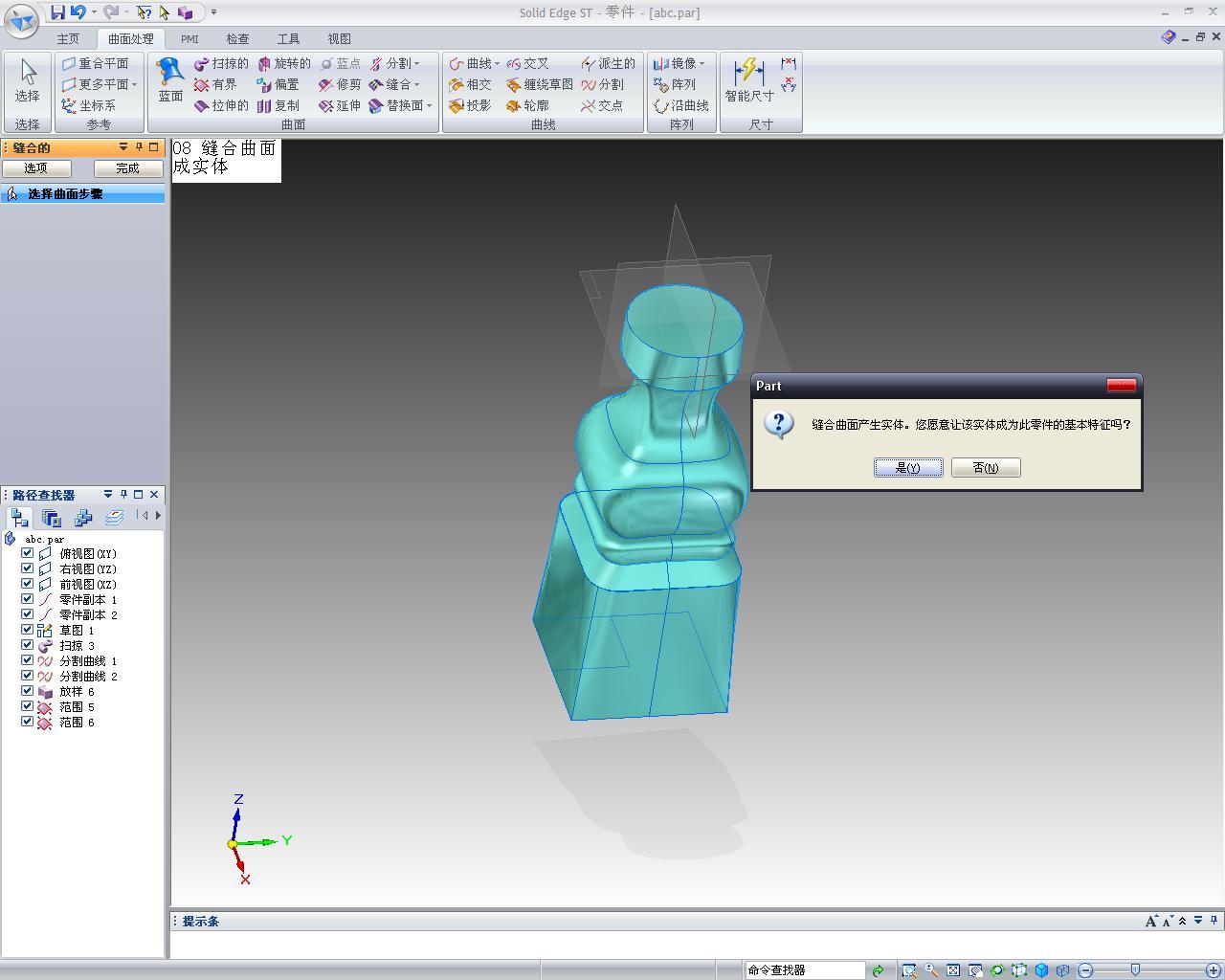

08 缝合曲面成实体.JPG

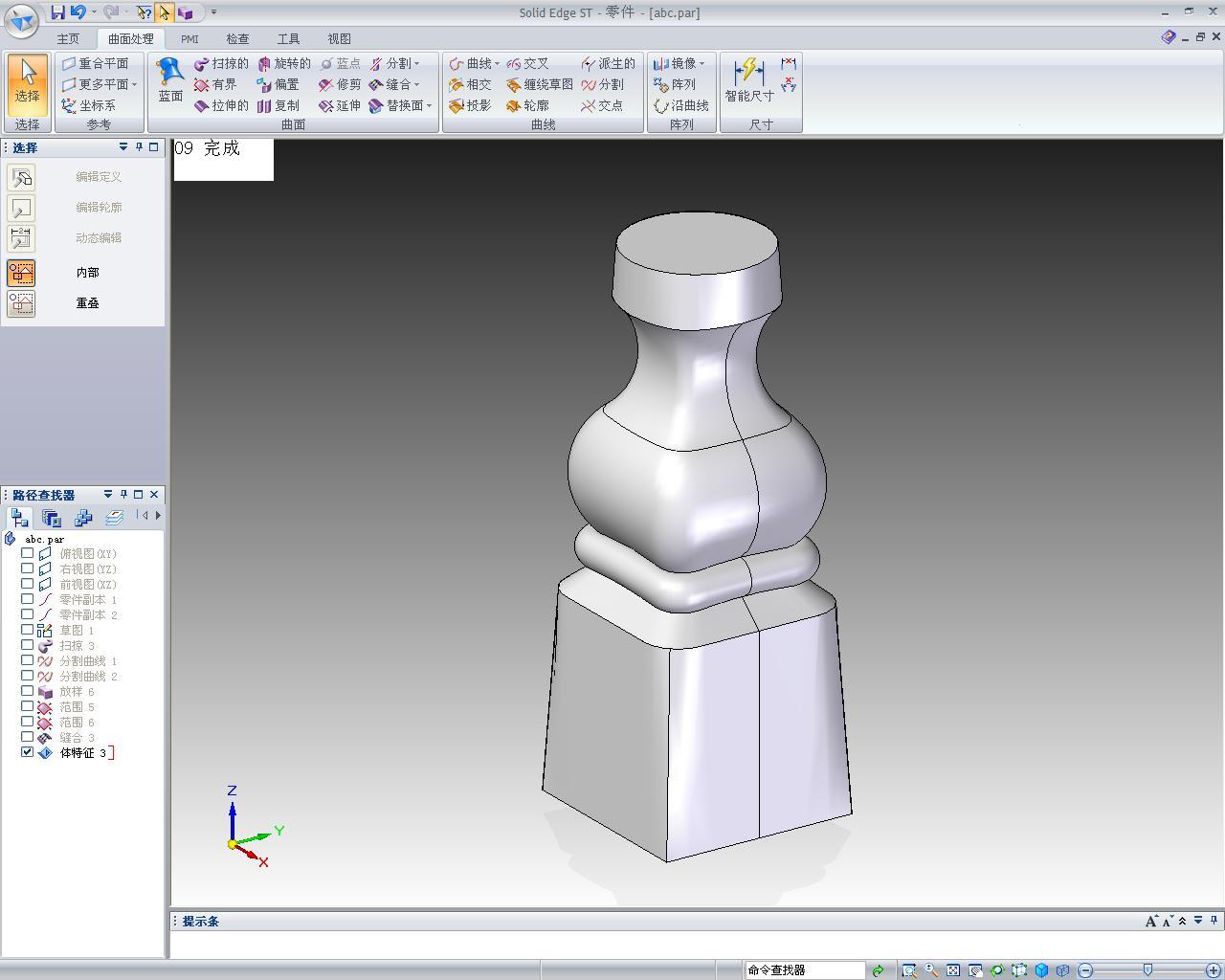

09 完成.JPG
