如何转换图层

zhaogh66

工程图模板中已设定好图层，如何将插入的零件轮廓转换到粗实线图层中？请指教。

benbengo

先左键选中工程图,在点图层工具难选相应图层

w_hs1

SW的图层与ACAD几乎一样，只是在SW中有一个专用的“无”图层，这是一个特殊的图层，不能更改和删除，在SW中的视图轮廓线都自动进入“无”图层，不能将它们移到其他图层，而尺寸、注释、形位公差、粗糙度、焊缝标注等一切注解度可以随意置于任意图层中，

详情见下帖：
2 w4 O3 o1 e* C% Y* Nhttp://www.3dportal.cn/discuz/viewthread.php?tid=732167&extra=page%3D7

benbengo

原帖由 w_hs1 于 2009-5-22 14:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. x3 \7 l" Y3 X6 \. m' _8 dSW的图层与ACAD几乎一样，只是在SW中有一个专用的“无”图层，这是一个特殊的图层，不能更改和删除，在SW中的视图轮廓线都自动进入“无”图层，不能将它们移到其他图层，而尺寸、注释、形位公差、粗糙度、焊缝标注等 ...

( [) Z( H- Z! \# I* G2 W; [
( ]5 W2 ^7 g5 t" A3 C/ u) _
工程图视图轮廓线也可以放到其他的层.比如是DIM层.
4 c5 D& i0 p+ H/ K7 V( A' o

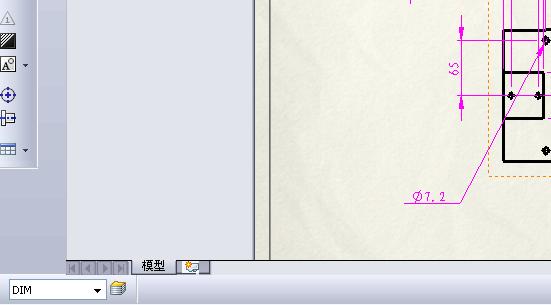

% D' t1 X2 _: v/ V' }' h5 k) e# u# k下图轮廓线和尺寸线都在DIM层.

w_hs1

原帖由 benbengo 于 2009-5-22 15:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! C; D2 E2 w' y


7 O, t1 H7 E# r, E8 s- o工程图视图轮廓线也可以放到其他的层.比如是DIM层.

( R3 J, J# V; g4 Y/ w; q6 B! Q6 s/ b下图轮廓线和尺寸线都在DIM层.

/ [; Y: L5 L+ r" ~
/ Z! z7 D5 c' d8 I  e! w工程图视图中的部分轮廓线不能移动图层，你可以更改图层的设置（例如隐藏），看看这些部分轮廓线是否也改变了。
9 _) W3 c$ i: [+ \  w在工程图中（尤其在装配体工程图中），整个零件的全部轮廓线可以在图层中移动，这要在工程图的设计树中选中零件，改选图层。如此更改后，整个零件（包括该零件的全部实体，以及在各视图中的全部轮廓）都移到了新的图层中。
