[Pro/E教程] 『1029』冰盒【两种方法】

[复制链接]
xinyazhu
发表于 2009-5-28 20:54:05 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
原帖地址：http://www.3dportal.cn/discuz/viewthread.php?tid=475612&page=1&fromuid=386133#pid2231146
6 A% H+ J' ~2 o  p: x教程版本：Pro/E4.0 m080
2 q% E) @0 t( g  |( D! T+ z3 j 179.jpg

179.rar

737.5 KB, 下载次数: 32

评分

参与人数 1三维币 +25 收起 理由
li5jun1 + 25 教程

查看全部评分

回复

举报

xinyazhu
 楼主| 发表于 2009-5-28 21:42:18 | 显示全部楼层
依次建模

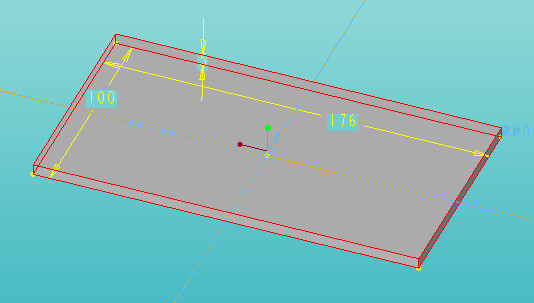

1、拉伸实体

1、拉伸实体

2、拉伸实体

2、拉伸实体

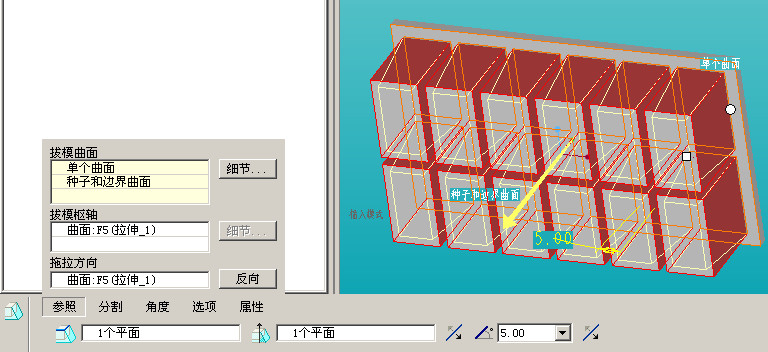

3、拔模

3、拔模

4、棱边圆角

4、棱边圆角

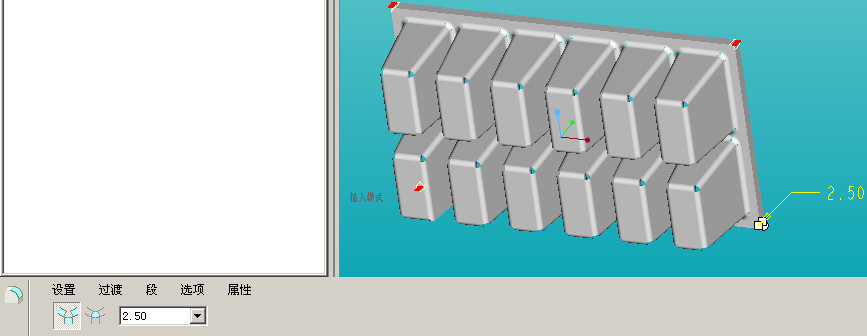

5、圆角

5、圆角

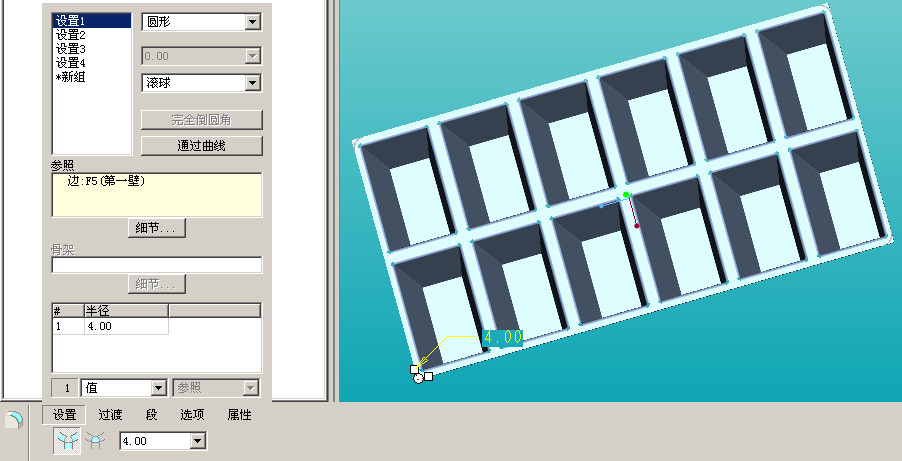

6、四角圆角

6、四角圆角

7、周边圆角

7、周边圆角

8、抽壳

8、抽壳
回复 支持 反对

举报

xinyazhu
 楼主| 发表于 2009-5-29 00:14:17 | 显示全部楼层

方法二

原帖地址：http://www.3dportal.cn/discuz/viewthread.php?tid=475612&page=1&fromuid=386133#pid2231146
0 u; g# z0 c: ~4 z5 A教程版本：Pro/E4.0 m080
- t" H8 s+ f* V/ A% Z' a 180.jpg

180.rar

197.03 KB, 下载次数: 15
回复 支持 反对

举报

xinyazhu
 楼主| 发表于 2009-5-29 00:20:30 | 显示全部楼层
依次建模

1、拉伸平整壁

1、拉伸平整壁

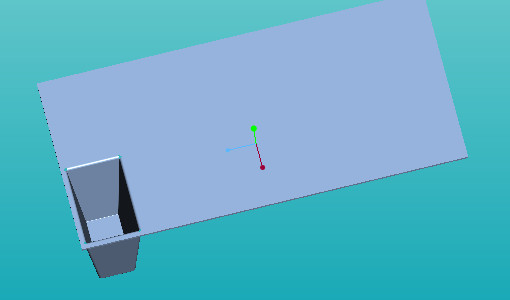

2、新建成型

2、新建成型

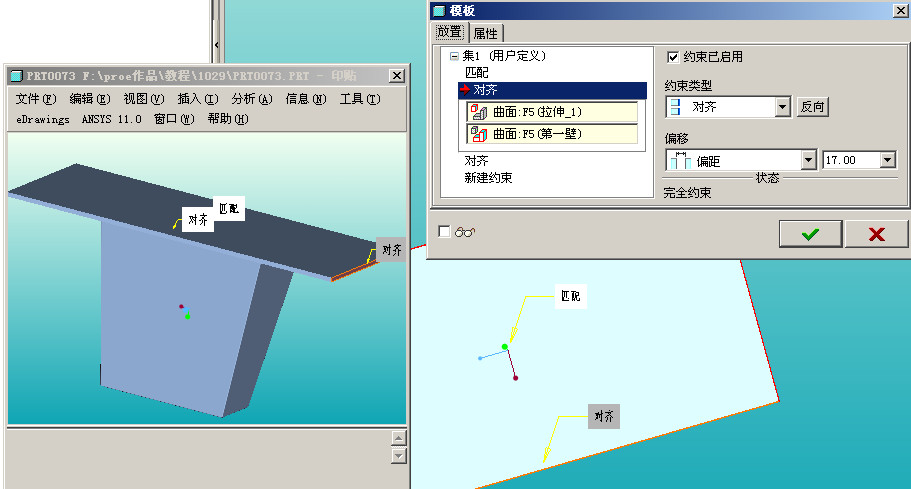

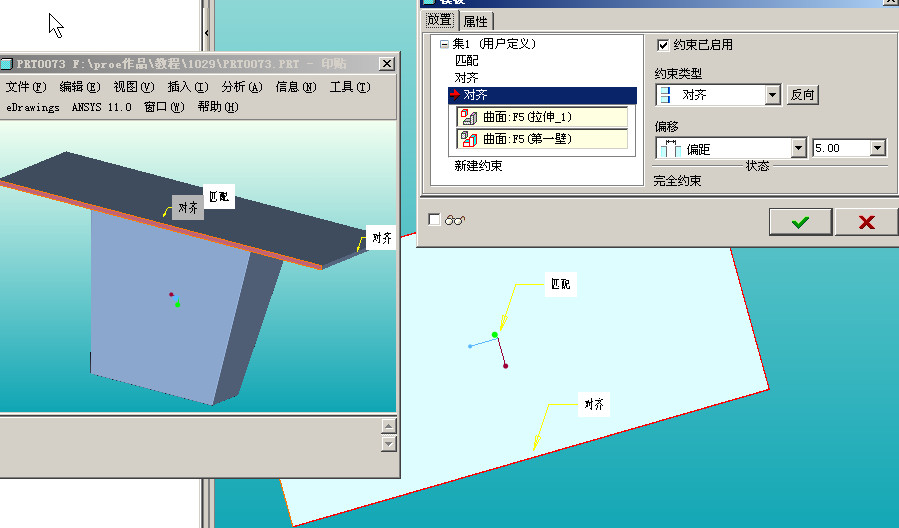

3、装配模具

3、装配模具

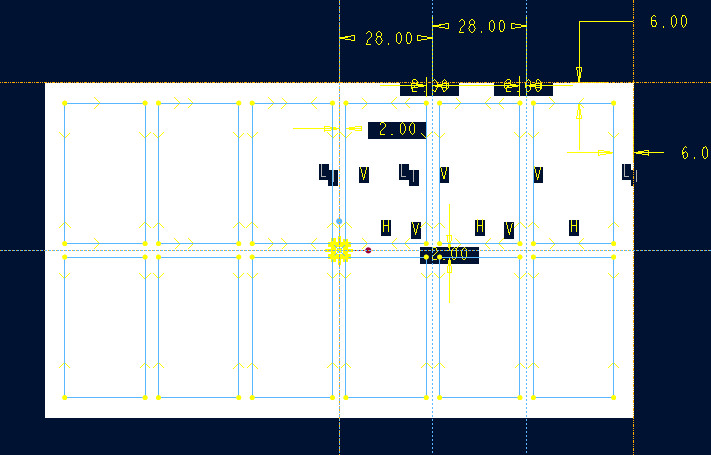

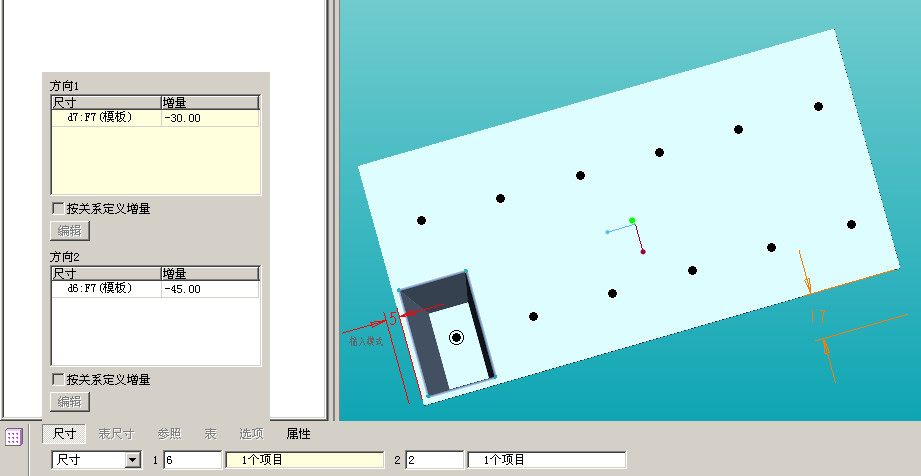

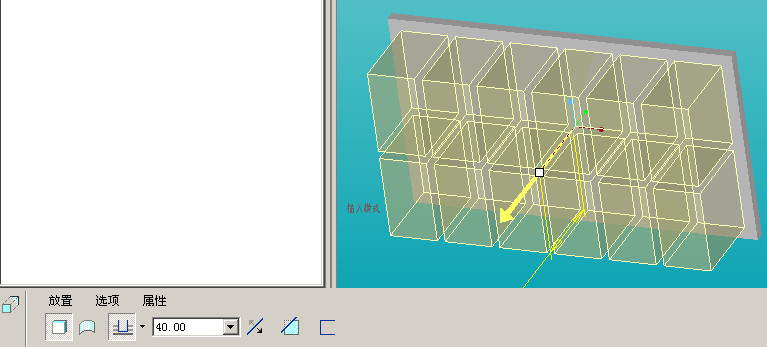

4、阵列模具

4、阵列模具

5、圆角

5、圆角

6、完成图

6、完成图
回复 支持 反对
