关于autoCAD的放大标注问题,

gklklr · 发表于 2009-6-4 17:33:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

一个零件太大了,有部分小的看不清了,我想放大五倍;本来是3.00mm的尺寸我放大五倍后标注是不是就要标上15.00mm下面再写上5:1.是这样的吧.请高手说明一下.

lyj88 · 发表于 2009-6-4 18:08:24

楼主可以用修改尺寸标注的方法，修改标注的尺寸值就可以了

产品曲面造型 · 发表于 2009-6-4 21:17:35

大哥啊，用SC 缩放功能啊

pss0902 · 发表于 2009-6-4 21:35:30

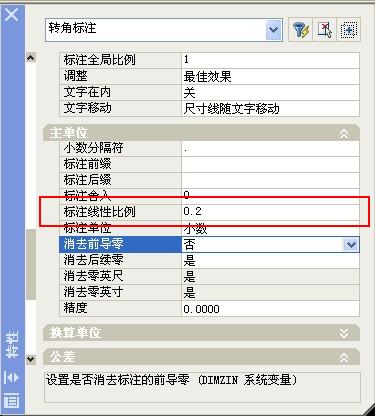

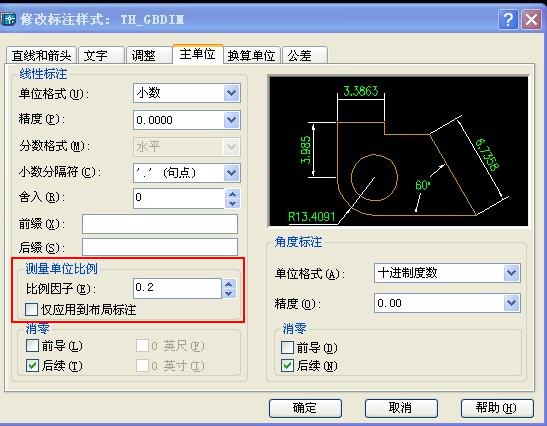

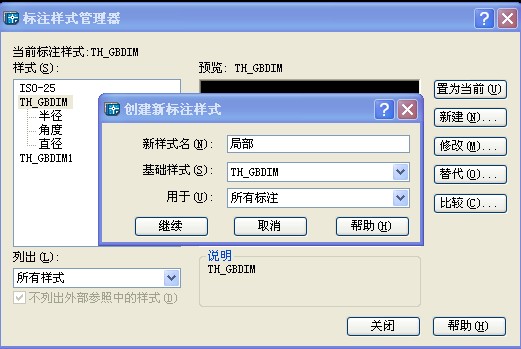

如果需要标注的尺寸数量不是很多，楼主可以直接在尺寸标注属性里把标注线性比例改为0.2（可选中标注尺寸右击点属性或双击尺寸标注），见图5-1；如果需要标注的尺寸比较多，可新建一个标注样式用于局部放大视图的标注，做法是点格式→标注样式，然后选一个当前使用的样式，再点新建，输入标准样式名（见图5-2），在把比例因子改为0.2（见图5-3），标注时就用这个标注样式标注局部视图的尺寸。

gzlehoo · 发表于 2009-6-4 22:42:09

可能大家都不太注意，其实CAD的图层设置是有国标的

rongjian · 发表于 2009-6-4 22:59:40

楼主也可以利用布局进行标注。
布局空间与模型空间相比的好处是：
1.在模型空间按1:1进行绘制图形，而利用布局来进行比例缩放；
2.标注样式只需设置一个，只要将标注特征比例设为“将标注缩放到布局”就可以用于所有比例的布局。

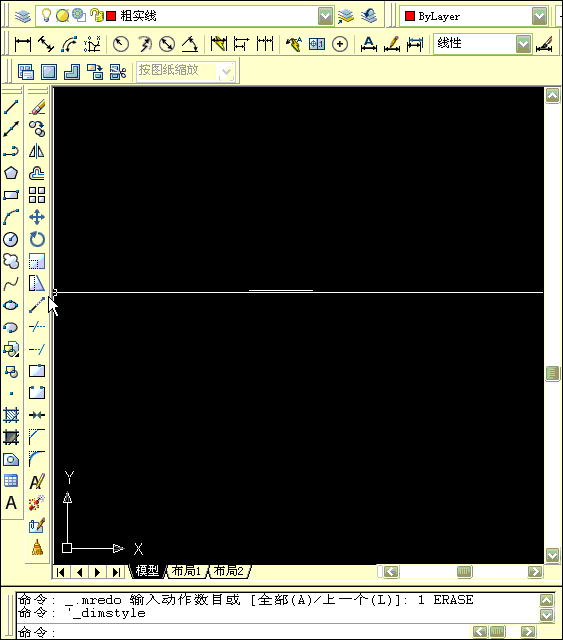

下例演示了同样大小的正方形（3×3）在布局里不同比例（1:1和4:1）时标注的效果：

CBX0001 · 发表于 2009-6-4 23:48:23

直接使用cad2010中的局部视图可解决

great829 · 发表于 2009-6-5 07:22:59

我以前是新建一个放大五倍的标注样式（设置比例因子），也就是说一张图中用不同的标注样式

maoyangmy · 发表于 2009-6-5 08:06:48

新建一种标注样式，然后按照放大比例设置好标注比例，再应用于放大图即可

jaychou315 · 发表于 2009-6-5 08:27:56

布局的方式好麻烦，看了半天没看懂

gklklr · 发表于 2009-6-5 08:44:16

大家理解错我的意思了,我是说局部放大示图3.00mm的放大五倍之后标上去3.00mm下面再标上5:1还是标上去15.mm下面标上5:1

rockston · 发表于 2009-6-5 09:00:45

楼主,机械制图中规定:图中所标尺寸为产品的实际尺寸,和你图形放大,缩小没有关系,你还是标原尺寸,在标题栏里注明你的制图比例就行了

gklklr · 发表于 2009-6-5 11:17:22

谢谢楼上的

OUCEGEN · 发表于 2009-6-5 11:28:16

楼主可以把尺寸炸开，就可如楼主所愿

cowman1000 · 发表于 2009-6-6 09:18:12

应该标3mm，下面写5：1

ytcadtools · 发表于 2009-6-6 09:42:33

原帖由 rockston 于 2009-6-5 09:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ }# x+ [- e3 ?* m7 X3 X0 c, [1 s
楼主,机械制图中规定:图中所标尺寸为产品的实际尺寸,和你图形放大,缩小没有关系,你还是标原尺寸,在标题栏里注明你的制图比例就行了

这个说法是对的，标上原来的尺寸：3.0mm 再在标题栏里注明5:1
