CAD平面图的标注问题

star19831106 · 发表于 2009-6-5 16:23:47

您需要登录才可以下载或查看，没有帐号？注册

x

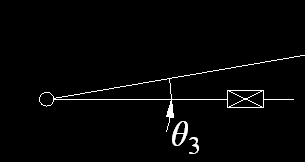

请问如下标注这个小角度对吗（里面写不下）？

长夜未央 · 发表于 2009-6-5 17:11:32

里面写不下标注在外边当然是可以的。

star19831106 · 发表于 2009-6-5 17:27:30

原帖由 寂静天花板 于 2009-6-5 17:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif' R) s/ K; Q1 }4 W$ ]: @; j
尺寸文字位置算可以，不过少了个箭头。

明白您是说上面也应该有个箭头
但是在我的图形中涉及到了
夹角（即没有正负）和角度（顺时针为负，逆时针为正）
两个概念

我想用上面的方法标角度不知可否？
请制图高手们继续解答！

pss0902 · 发表于 2009-6-5 18:32:44

CAD里标注的尺寸都是标量，没有正负分别的，一律是正的，要表示负值的角度，只能用类似于坐标标注的办法，设立0位，然后在角度尺寸标注前加负号或用文字说明。

[ 本帖最后由 pss0902 于 2009-6-5 18:34 编辑 ]

ytcadtools · 发表于 2009-6-6 10:11:00

图中标法不符合国标，LZ在CAD交互环境中用dimangular命令是标不出这种效果的；

star19831106 · 发表于 2009-6-7 20:28:53

谢谢各位回复。
楼上说的有道理。
可以用CAD提供的标注方法试一下，看看有什么效果。
呵呵！！！

blueskydeepsea · 发表于 2009-6-8 00:26:19

一般标注命令

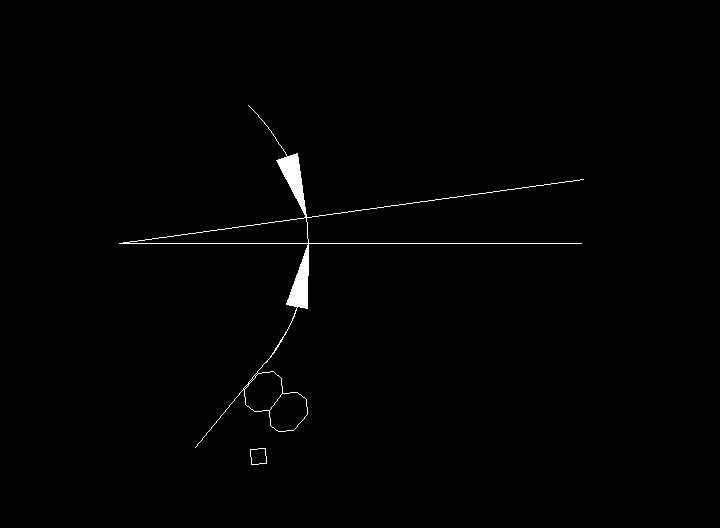

可以爆破

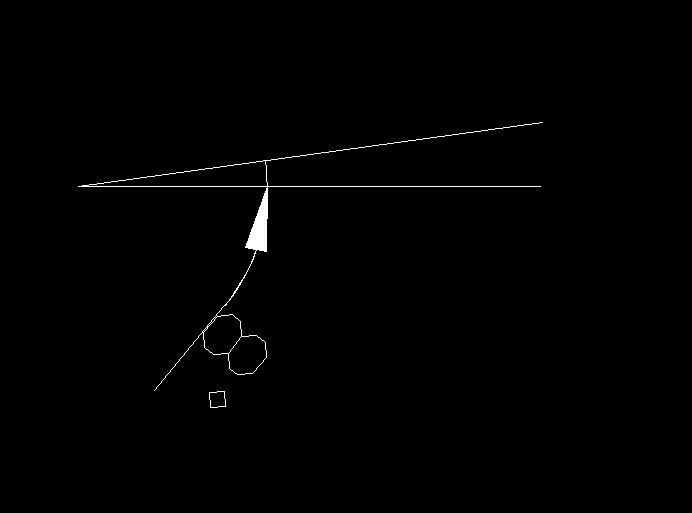

打碎，剩一个箭头

5585471 · 发表于 2009-6-8 08:24:48

加点文字说明就行了～图纸是为了更方便的让别人了解你要表达的意思，搞复杂了也没用

sunjihey · 发表于 2009-6-8 09:26:26

标注我可以看懂啊，修改一下标注样式应该就可以了吧

hebei · 发表于 2009-6-8 10:29:12

提示: 作者被禁止或删除内容自动屏蔽

xingshuo · 发表于 2009-6-8 14:17:31

好像国标的角度标注要求是，文字必须是水平的。CAD里面的好多标注都不符合国标的。

vienaldo · 发表于 2009-6-8 16:28:25

11楼和12楼说的是对的。

lyj88 · 发表于 2009-6-8 18:00:28

好的，又学习了
