mastercam转CAD图如何重新分层？

龚翔 · 发表于 2009-6-11 14:11:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

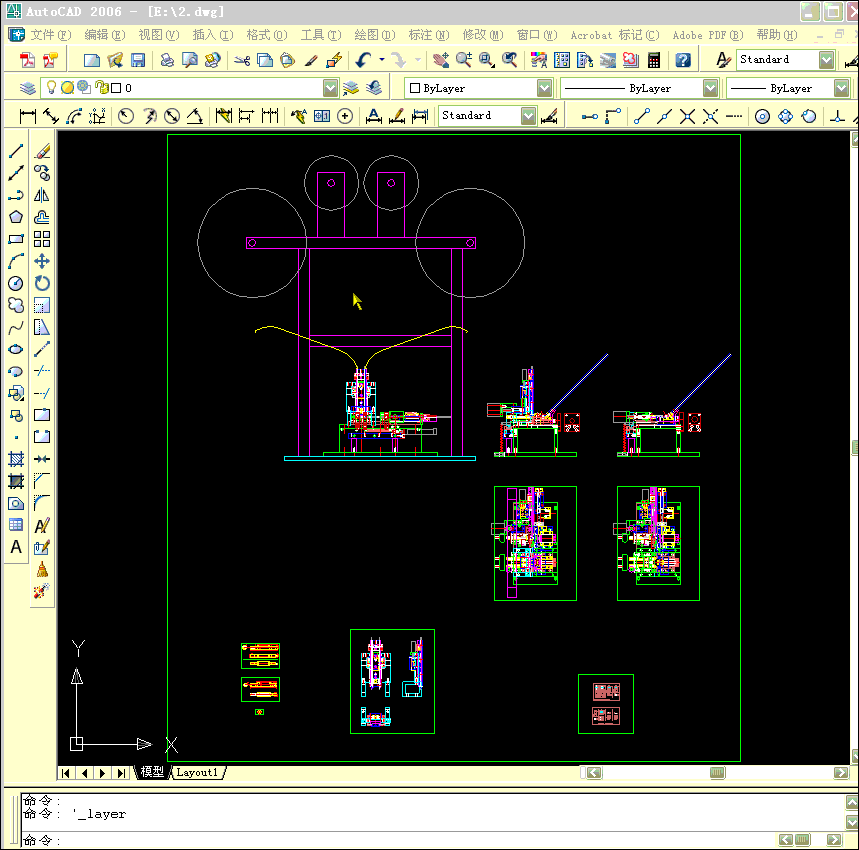

mastercam中作图用的是颜色分的层！转为CAD中就剩下一两个层！如何从组装图中将单个零件分出来！可有此类方法参考！？《先付图片！有方法可上传DWG格式图档》

[ 本帖最后由龚翔于 2009-6-12 08:18 编辑 ]

pss0902 · 发表于 2009-6-11 14:32:57

如果各个对象对应的线型（或颜色）都正确，可用过滤器将某种对象按某个特性与其它对象分离，然后置与预先设置好的图层中，最可怕的是对象的颜色、线型、图层等都与要求的不相符，那就只能一个个的修改了。

龚翔 · 发表于 2009-6-11 15:43:13

主要就是它只有两个图层！我还是发上来你们试下！

rongjian · 发表于 2009-6-11 16:16:50

楼主可先设好图层，再用“快速选择”功能根据颜色选择图元后放到指定图层上。

龚翔 · 发表于 2009-6-11 16:25:21

原帖由 rongjian 于 2009-6-11 16:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif* C# U6 e, e" B1 U* p5 y! ]$ x
楼主可先设好图层，再用“快速选择”功能根据颜色选择图元后放到指定图层上。, J, L0 S- Z9 \1 F6 A
1334361

谢谢帮忙！这样是好很多！！

[ 本帖最后由龚翔于 2009-6-11 16:34 编辑 ]

mgf123 · 发表于 2009-6-11 16:26:21

估计没救了，所有的图在一个图层了，但是你可以在MASTERCAM 中隐藏你不要的部分，在一个个生成你要的零件图，比较麻烦，就算你用楼上的办法吧每个颜色做成层，但是你的图还是重叠的，每个零件是哪个清楚么？

[ 本帖最后由 mgf123 于 2009-6-11 16:33 编辑 ]

龚翔 · 发表于 2009-6-12 08:28:04

估计要完全分清是不可能了！但按4楼方法我已经减轻好多工作量了！再一个个分下零件吧！好在知道原理！！

[ 本帖最后由龚翔于 2009-6-12 08:29 编辑 ]
