画出的螺纹小径怎么不一样？？

jiba35

在SE中，画Rp1外螺纹的时候（用螺纹画出来），小径是30.29,这个和查出的手册是一样的！
可是在画R1内螺纹的时候（用孔—有螺纹），小径是21.96，大径是25.4？？
为什么不一样？ 那他们怎么匹配啊？？？？？？
0 y( |& |$ d+ d- T: f; P
( v& X  N$ Y: i: Q3 ~. `& ~; t不知道为何上不了附件，就只能用文字说明！
- Y9 ]; k; N0 ^8 T: r5 i
[ 本帖最后由 msyanzi 于 2009-6-27 00:58 编辑 ]

huangjiuy

原帖由 jiba35 于 2009-6-24 14:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 e+ X+ Z8 u2 H$ R3 \/ P在SE中，画Rp1外螺纹的时候（用螺纹画出来），小径是30.29,这个和查出的手册是一样的！
, Q  }4 Y7 K8 @7 }) p3 b% F可是在画R1内螺纹的时候（用孔—有螺纹），小径是21.96，大径是25.4？？
7 _0 G1 U6 E$ }! [( x4 z为什么不一样？ 那他们怎么匹配啊？？？？？？

/ k- f' ^) M$ |...

9 r9 T9 {. M0 C$ ~$ b" }我的V20好像是对的.

jiba35

你要把单位换成英寸（in），这样就会不一样了？！！！！！

huangjiuy

Rp是直管内螺纹,本来就在公制里,R1是圆锥外螺纹,与Rp相配
4 o& H9 N1 x! M. T5 a6 j- F8 N4 F
) X& z  C# D* ?* v[ 本帖最后由 huangjiuy 于 2009-6-25 09:30 编辑 ]

huangjiuy

不过,我大约没有理解你的问题含义.

jiba35

你那样的做法好像就能匹配，可是   你为什么不把 单位换成英寸的呢？？
把单位换成英寸好像就不行了？？？

[ 本帖最后由 jiba35 于 2009-6-25 16:02 编辑 ]

huangjiuy

我倒是没有注意英制，公制问题，只看我要用什么样的螺纹，如果SE里没有，那就找一个相近的，只在工程图中按自己的要求标上就完了。

jiba35

我是按照英制来 然后发现他们的小径不一样。这样的话， 我是在想 他们要怎么匹配啊？？
  \! b. n: u% N% Q+ H
! v! y& u7 w* Q( S  t8 u这就怪事了！！ 没一个比较明白的人么？？？？？

19250106

我是初学者，只是来学习一下

jiaruish

感谢支持，帮忙呀！

jiba35

发现是我错误了

螺纹的类型是 1—8UNC,—20UNEF,—12UNF三种，查下资料是他们
1—8UNC  表示ISO英制粗牙螺纹
) J2 o# W  U2 h8 ~3 C7 S1—20UNEF 表示ISO英制超细牙螺纹
% N4 _1 b  S, E' u4 s1—12UNF 表示ISO英制细牙螺纹

5382834

SE中的螺纹孔径有些是呵标准的有点不一致，但这个可以自己修改的。 确实有点麻烦@

david8888

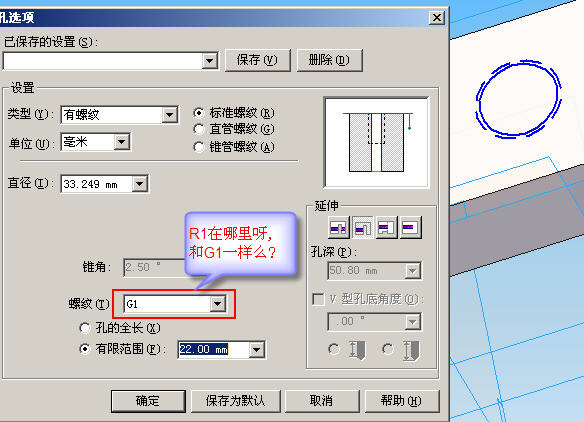

我的体会是: 在SOLID EDGE中画螺纹, 一定要输入该软件给定的螺纹数据, 该螺纹数据可到SOLID EDGE的安装程序的目录下/PROGRAM/PIPE THREADS中去找.不能按设计手册中的数据.
" s6 \) L4 j* A# C* c) f例子: 锥管螺纹R 1, Rc 1,查得:
# O  d( A: ^; p* K# {BeginTaperPipe
& X$ }9 r! z9 m34    ; 19.1 ; 31.77   ; 16.2 ; 1.479 ; R 1-11     ; Rc 1-11     ; R
1 K7 L5 R7 T& Z' a! I3 c圆锥管外螺纹R 1,   圆柱外径取34mm, 不能按设计手册取33.249mm.

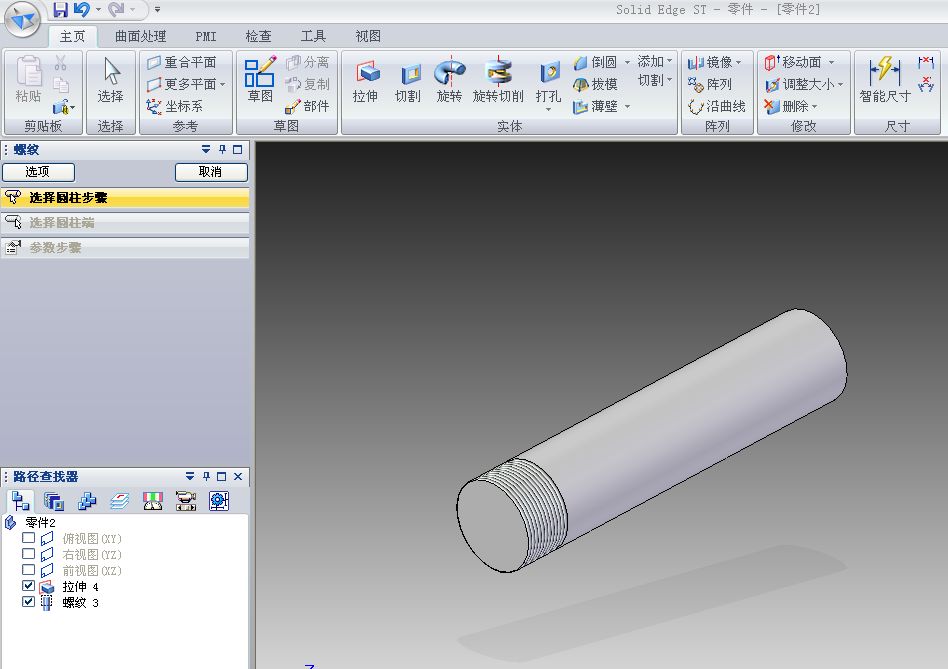

5 U) O0 F- h2 Q$ v第一张图片表示,输入锥角 1/16
* v+ S; o* k+ K4 p$ G* l第二张图片表示 R 1 - 11 和螺纹长19.10mm 自动生成
第三张图片表示 完成的图形.
. ~+ c  j- X* I6 G6 t' p2 C圆锥管内螺纹Rc 1的处理方法相同,不过是在"打孔"命令下进行.

cyxlong

thank you!!
