非常郁闷的事，异型孔向导，四个孔只出来一个!

bellwind · 发表于 2009-7-6 16:54:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

真的很郁闷，使用SW2008，想制作沉头孔!

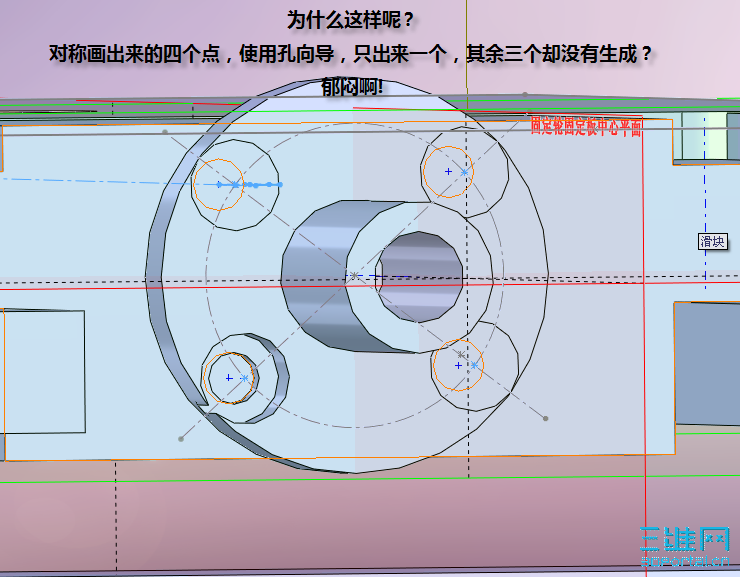

先在面上制作定位点，然后使用异型孔向导，在指定位置时指定画好的定位点，然后生成，四个只出来一个，其余三个只能看到两个面上的圆，却没有孔生成，郁闷啊!(刚开始是四个孔一个也没有，全部删除再做，出来了一个，哈哈!真不知道这个是什么原因？)
什么原因？

muyihx · 发表于 2009-7-6 16:58:38

重新做，步骤：先选取打孔面再点命令！

yexinxue · 发表于 2009-7-6 17:00:18

这个跟圆切到边上有关系吗?
你的圆怎么打的这么出

bellwind · 发表于 2009-7-6 17:05:25

我就是先选的基准面，然后再做的!
要么都不出来。要不都出来，为什么他的妈的四个只出来一个？

:ang:

bellwind · 发表于 2009-7-6 17:06:20

另外跟圆切到边上应该没有什么关系，它就是画好后再旋转切除出来的特征!

另外试过，如果先不画定位点，直接在面上点就能生成，可这样如何精确控制生成孔的位置？就象草图中的定义的尺寸那样!

[ 本帖最后由 bellwind 于 2009-7-6 17:08 编辑 ]

SXFZGQYX · 发表于 2009-7-6 17:08:36

上传原文件看看

[ 本帖最后由 SXFZGQYX 于 2009-7-6 17:10 编辑 ]

yhz-2 · 发表于 2009-7-6 17:15:18

不知道怎么实现这样的情况。
不过给楼主一个建议，画这类孔的时候，最好是做一个孔，然后阵列，而不要一下把所有孔都画出来。
这样的好处有很多，第一：方便以后修改孔的位置和大小；第二：结构树上显示的也清楚，一目了然。第三：也方便修改孔的个数，即阵列个数。

最后楼主最好把文件传上来，看看是啥原因，要不然不好说是那里出的问题

yhz-2 · 发表于 2009-7-6 17:27:03

如果先不画定位点，直接在面上点就能生成，可这样如何精确控制生成孔的位置？就象草图中的定义的尺寸那样

对，草图点的定位和普通草图类似，不过这个是3D草图，所以还是有一点点区别的。

wjxwin2006 · 发表于 2009-7-6 17:36:32

用鼠标在基准面上点一下，然后选取异型孔向导，打孔后再编辑草图，添加其他三个点。

bellwind · 发表于 2009-7-6 18:30:36

谢谢大家!

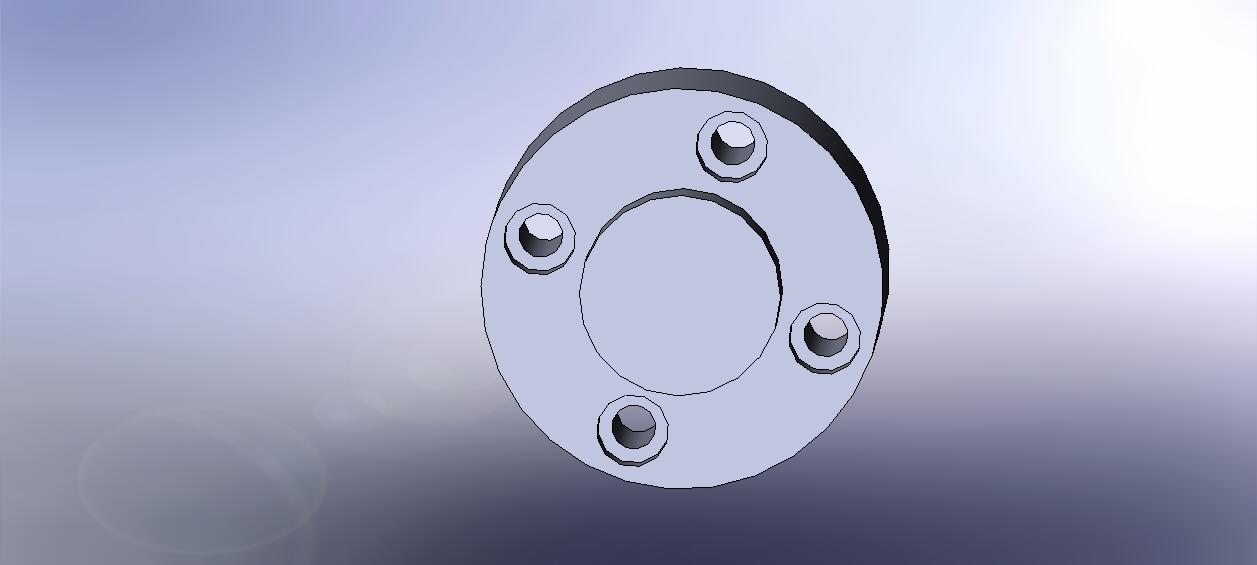

最后又做了几次试验，发现如果在生成异型孔时不选原来画好的草图点，只在面上点，就可以完全生成正确的沉孔，但位置要生成后再添加尺寸进行约束!
如果使用先绘好草图点，定位时直接选点的话，有时可以正确出来，大部分出不来!对那些可以正确出来的孔，查看其约束时，发现自动生成的3D草图点中有一个约束“在平面XX上”，可这个平面XX在特征树上却找不到，没有正确生成的孔上，它的约束中也有这个，但平面XX是与事先画好的草图点的草图平面相同，但就出不来孔了!

零件很简单，就是旋转，然后打沉孔，没有其它的特征，就不上传了!

tohoto · 发表于 2009-7-6 21:44:10

只要切换到“位置”，然后点一下就一个空了。。。位置可以用用智能尺寸控制的

272163637 · 发表于 2009-7-9 10:18:34

你选择区域切除了，小圆和外大圆有交接区域，你所有形成了8个拉伸区域，同时二二相交，现在你选择一区域切除，你在把其他区域选取就行了。
