防止45钢淬裂的热处理工艺措施?

fzqhxh · 发表于 2009-7-11 16:47:18

您需要登录才可以下载或查看，没有帐号？注册

x

防止45钢淬裂的热处理工艺措施?

南国番薯 · 发表于 2009-7-11 22:56:12

用油淬比较保险硬度相对较低 45钢一般45°就满足要求了
不过现在市场上的45钢很多含量都没有达到用40钢充45钢甚至更低都有

cy8535733 · 发表于 2009-7-12 11:11:51

要避免零件有锐角,要倒圆.若有采取防护措施.

chenglonglai · 发表于 2009-7-20 20:56:04

还有一点，如果零件上有logo的话，对淬火也是有影响的！

HTWY_JXD · 发表于 2009-7-21 07:18:40

首先，材料不能是冷拔的。
其次，热处理时不能有过热和过烧现象。

wwjxgz · 发表于 2009-7-21 07:49:07

可以考虑采用亚温淬火工艺，减少工件的淬火开裂倾向

nel1982 · 发表于 2009-7-21 08:22:58

严格控制淬火速度！

bobqu · 发表于 2009-7-21 08:39:37

淬火之后回火

eastlakewater · 发表于 2009-7-22 14:03:54

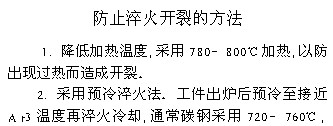

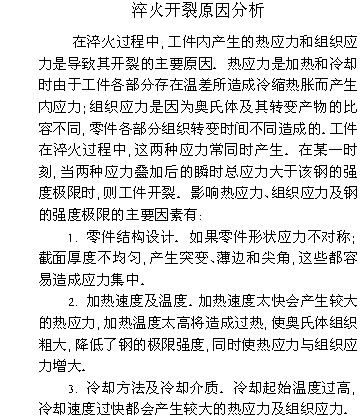

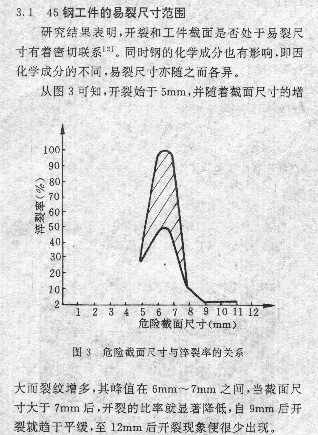

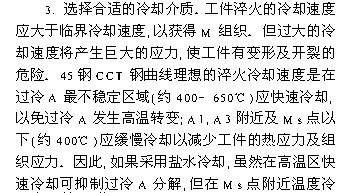

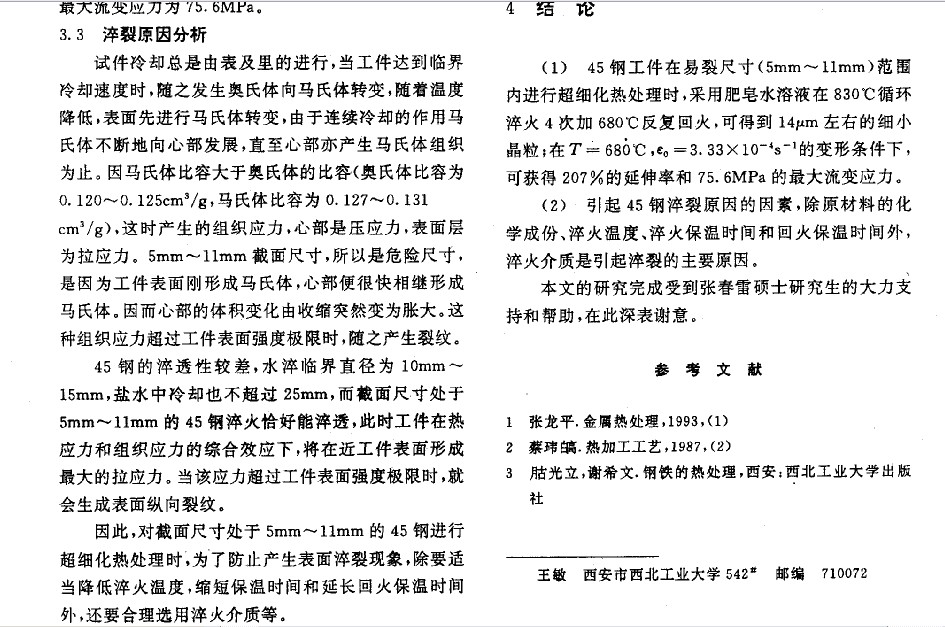

发几个图片看看侃侃

lisc2000 · 发表于 2009-7-22 16:54:04

5楼的啊，为什么冷拔对45号容易裂纹啊？

		自动登录	找回密码
密码			注册

通知
