扫描的必要条件是？？

waiglinli · 发表于 2009-7-17 14:13:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

一个扫描的问题

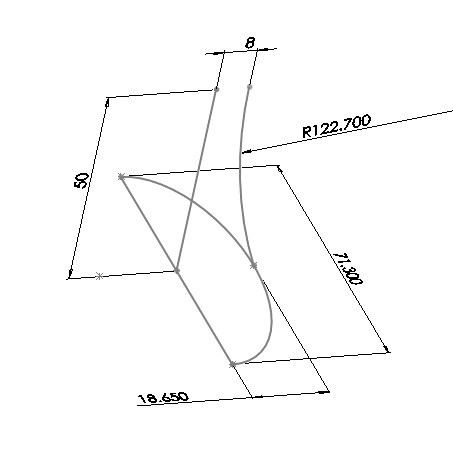

最近拿了一个题，就一扫描，但是却做不出来，应该是自己对扫描的概念还不太明白造成的添加约束错误了，请高手帮忙指导一下，以半椭圆为截面，直线为轨迹，弧线为引导线。
附原档便高手查阅

[ 本帖最后由 waiglinli 于 2009-7-20 17:14 编辑 ]

w_hs1 · 发表于 2009-7-17 14:19:02

删除尺寸18.65

danilso · 发表于 2009-7-17 14:41:55

不老叔的回答真是精闢.

waiglinli · 发表于 2009-7-17 15:00:35

那样不是不完全约束了吗？？是什么原因呢？？

w_hs1 · 发表于 2009-7-17 19:15:44

像这种带引导线扫描，严格来说应该在短半轴处有一个象限点与那个圆弧“穿透”，有了这个穿透关系草图就完全定义了。

waiglinli · 发表于 2009-7-18 12:42:55

这个扫描的问题，让我很感到无解，做是做出来了，但是不明白里面的关系，不知道引导线的关系，为什么引导线还分先后顺序？它又是怎么来定义的呢，以什么样的规律？？请高手帮忙解答一下。谢谢。

aonegirl · 发表于 2009-7-18 13:42:29

先画引导线，然后定义个穿透就好了。

waiglinli · 发表于 2009-7-19 09:48:09

楼上说的我知道呀，但是你肯定没有看过我的模型，看过后你就知道我要问的问题了。

waiglinli · 发表于 2009-7-19 10:06:13

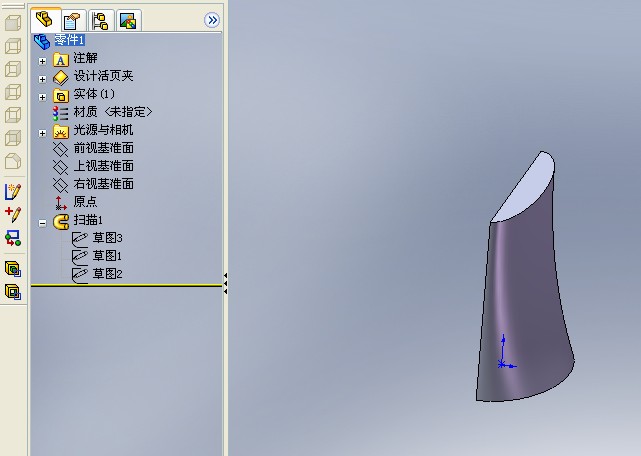

我引导线肯定用的是穿透象限点的。画法我本身觉得没有问题了，但是就是画不出来，其实最后面这个问题是解决了，解决的办法是，把轨迹线不画在这个截面上，只是还是不明白为什么不可以在这个截面上的道理。。

waiglinli · 发表于 2009-7-19 10:20:23

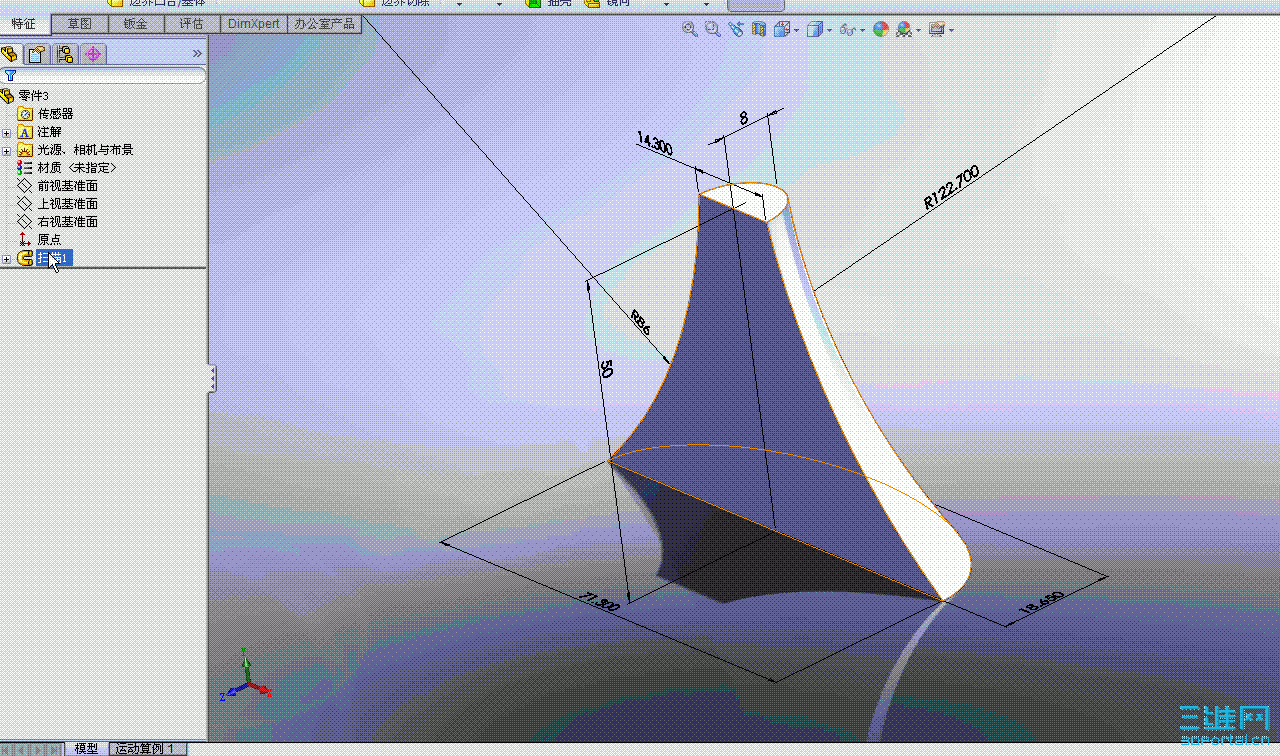

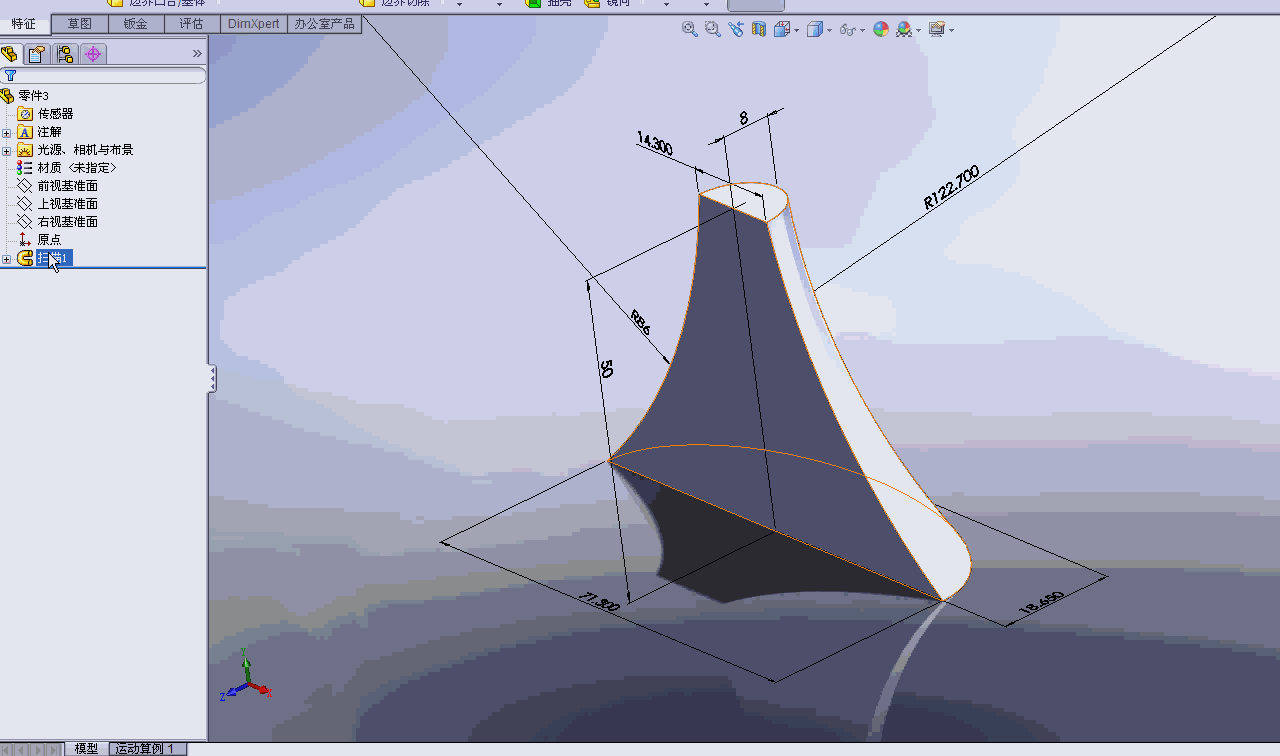

大家看看这个动画看有明白的没有，我只是做了个引导线的顺序调整而已，但是结果就会不一样!1

pss0902 · 发表于 2009-7-19 11:26:12

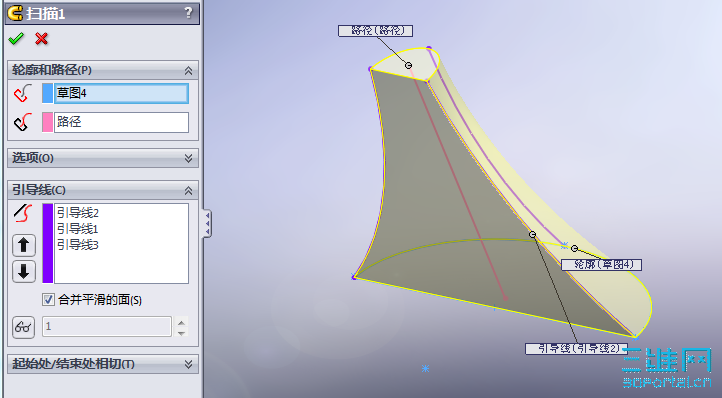

小弟是SW2007打不开楼主的文件，楼主可以这么做，先定义轨迹线（路径），再定义引导线，最后定义截面，让引导线下面的一个端点和截面的半椭圆弧重合，就没问题了，也不会出现未完全定义的问题。

原因是在有引导线的情况下截面的半椭圆弧短轴是变化的，而你标注了尺寸18.65后，就把短轴给限定死了，不能变化，所以出错。

[ 本帖最后由 pss0902 于 2009-7-19 11:28 编辑 ]

waiglinli · 发表于 2009-7-19 11:30:50

说法让我解迷了，真是这个问题到是真没在意了!!!!真是太谢谢了，这是个大问题，是真正认识到扫描里面的概念的事，谢谢谢谢！！！！！

[ 本帖最后由 waiglinli 于 2009-7-19 11:39 编辑 ]

xuhongejo · 发表于 2009-7-19 11:54:37

原帖由 waiglinli 于 2009-7-19 10:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif. ?0 s$ T7 A0 v+ K
大家看看这个动画看有明白的没有，我只是做了个引导线的顺序调整而已，但是结果就会不一样!1

1.原文件犯了一个原则性错误（一个草图只允许一个路径或引导线）。
2.将轮廓椭圆直线改为样条线。（这是数学问题与软件无关，但与设计相关，很多人认为软件有问题）
3.轮廓线最后画。
4.扫描与选择引导线循序无关。
5.引导线设计规则莫问我。

[ 本帖最后由 xuhongejo 于 2009-7-19 18:04 编辑 ]

csluo · 发表于 2009-7-19 11:57:20

你的小问题把不老大叔都引来了啊

xuhongejo · 发表于 2009-7-19 12:03:05

7楼做法正确。尺寸18.65应由引导线与轮廓接触的端点控制。另外原文件草图4做法错误。

[ 本帖最后由 xuhongejo 于 2009-7-19 12:09 编辑 ]

waiglinli · 发表于 2009-7-19 12:42:27

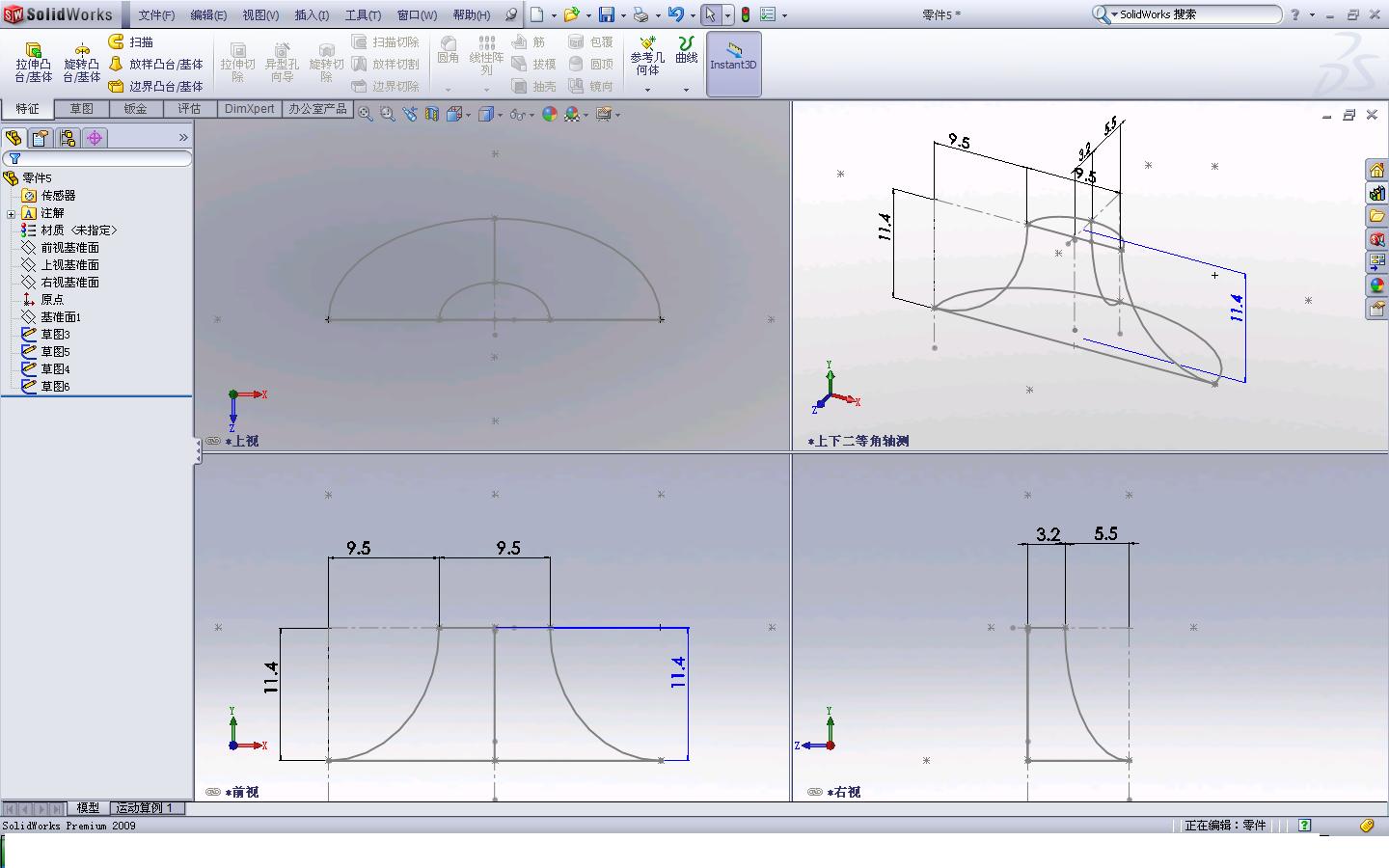

一个放样问题，请教大家，希望大家帮忙看一下，别不屑一顾哦，用这都两年了，但是还是看不透放样的内涵。希望大家指点下。到底问题出在哪里！1谢谢！！
两个截面分别为半个椭圆，三个轨迹线分别为四分之一个椭圆！！1尺寸见图片

[ 本帖最后由 waiglinli 于 2009-7-19 12:43 编辑 ]

waiglinli · 发表于 2009-7-19 13:22:59

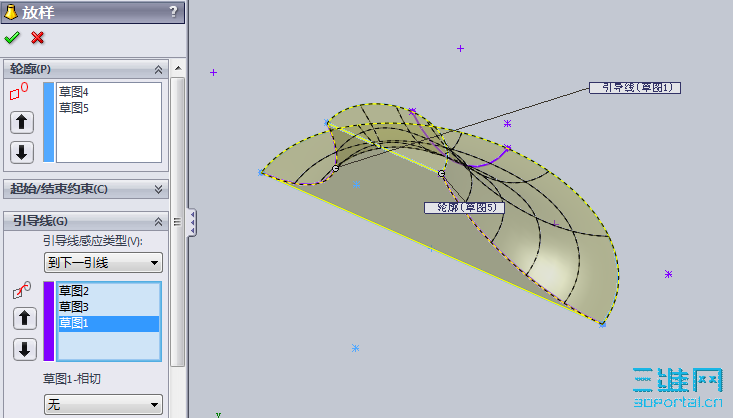

一个放样问题，请教大家，希望大家帮忙看一下，别不屑一顾哦，用这都两年了，但是还是看不透放样的内涵。希望大家指点下。到底问题出在哪里！1谢谢！！
两个截面分别为半个椭圆，三个轨迹线分别为四分之一个椭圆！！1尺寸见图

问题：这个模型一定做得出来，是个以前CSWP的题中的一个问题，目的就是让人确实明白放样的原理的，但是本人笨，就是领会不到这个奥秘。请大家指点到底是什么原理让它画不出来，尺寸见图片

[ 本帖最后由 waiglinli 于 2009-7-19 15:12 编辑 ]

zhaowenzhu · 发表于 2009-7-19 13:26:29

关键是三个引导线要与两截面线形成穿透关系即可

xuhongejo · 发表于 2009-7-19 17:48:11

原帖由 waiglinli 于 2009-7-19 13:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif# C% v* C8 {3 s+ ]! u) M& J
一个放样问题，请教大家，希望大家帮忙看一下，别不屑一顾哦，用这都两年了，但是还是看不透放样的内涵。希望大家指点下。到底问题出在哪里！1谢谢！！5 T3 p$ s2 \- b' t/ T
两个截面分别为半个椭圆，三个轨迹线分别为四分之一个椭圆！！ ...

把两个椭圆的直线改成两点样条线就可以放样了。

licoolicoo · 发表于 2009-7-19 20:32:22

就是像前几位说的。引导线和路径不要在一个草图中。

[ 本帖最后由 licoolicoo 于 2009-7-19 20:41 编辑 ]

waiglinli · 发表于 2009-7-19 21:43:10

是的你的做法可以，但是可以说明下是什么原理吗？？小弟不明白原理

刹车 · 发表于 2009-7-20 10:10:34

原帖由 waiglinli 于 2009-7-19 21:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* I2 K% b* J: Y% a/ Z# W是的你的做法可以，但是可以说明下是什么原理吗？？小弟不明白原理

你想明白的哪个原理，是软件本身所认可绘制的方法，这个问题你得问问编这个软件的人了。

xuhongejo · 发表于 2009-7-20 10:54:18

原帖由 waiglinli 于 2009-7-19 21:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. ^& o# X: H) O# r是的你的做法可以，但是可以说明下是什么原理吗？？小弟不明白原理

你问的是一个数学中的有关图论。
直线的点云为线性函数关系。样条曲线的云点为非线性函数关系。用线性函数求解非线性几何形体变化导致无解，或者非线性几何形体不能收敛（计算机溢出，通俗点讲就是分式的分母为零了）。

waiglinli · 发表于 2009-7-20 11:01:09

原帖由 xuhongejo 于 2009-7-20 10:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. Q$ m/ @8 s$ T2 |# j, Y( R
4 E, j' r+ b) h6 R你问的是一个数学中的有关图论。9 ?) I. g+ G; R& N5 z% o
直线的点云为线性函数关系。样条曲线的云点为非线性函数关系。用线性函数求解非线性几何形体变化导致无解，或者非线性几何形体不能收敛（计算机溢出，通俗点讲就是分式的分 ...

太帅了，太有才了，
谢谢，有点小懂了，似懂非懂了！！

van99 · 发表于 2011-10-12 11:43:01

后来的，学习了
