如何在圆柱面上做加强筋?

SXFZGQYX · 发表于 2009-7-22 17:24:41

您需要登录才可以下载或查看，没有帐号？注册

x

如何在圆柱面上做加强筋?

[ 本帖最后由 SXFZGQYX 于 2009-7-23 08:30 编辑 ]

jie_chuan · 发表于 2009-7-22 17:34:45

鄙人也在郁闷这个问题,期待高手的出现

zhaowenzhu · 发表于 2009-7-22 19:53:18

拉伸出来不行吗？

[ 本帖最后由 zhaowenzhu 于 2009-7-22 20:13 编辑 ]

ZQ0329 · 发表于 2009-7-22 19:57:00

楼主要做什么样的加强筋，请贴图说明。

jie_chuan · 发表于 2009-7-22 20:20:01

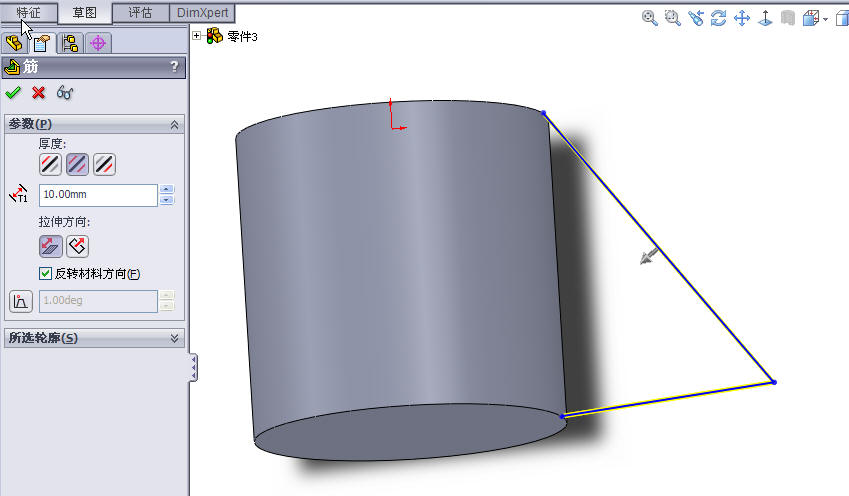

类似此图,如何在圆钣金零件加筋,请高手们指点,此零件为同事用Pro/E钣金画的

sdsh · 发表于 2009-7-22 21:13:30

找个基准面，画需要的筋，然后用筋的命令

SXFZGQYX · 发表于 2009-7-23 08:38:22

我不能上传图片,
带法兰边的加强筋不能直接从法兰外径上引下来,要留距离才行.

muyihx · 发表于 2009-7-23 08:58:26

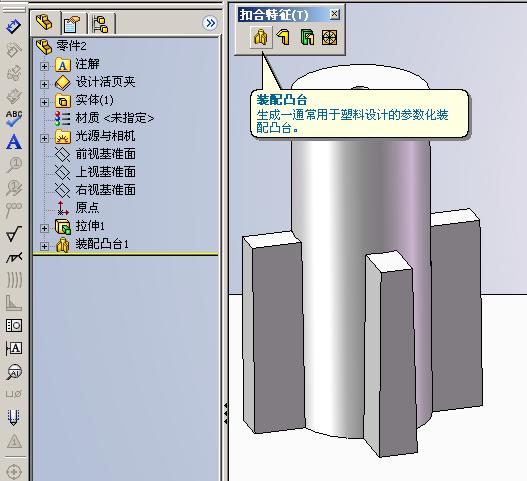

可以用装配体凸台试一下！

shenxian007 · 发表于 2009-7-28 08:18:53

应该挺容易的吧

ujump · 发表于 2009-7-28 08:33:18

呵呵，这个试多几次就知道应该怎么做的了。
