螺纹的困惑，请教

qz33 · 发表于 2009-7-23 11:52:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

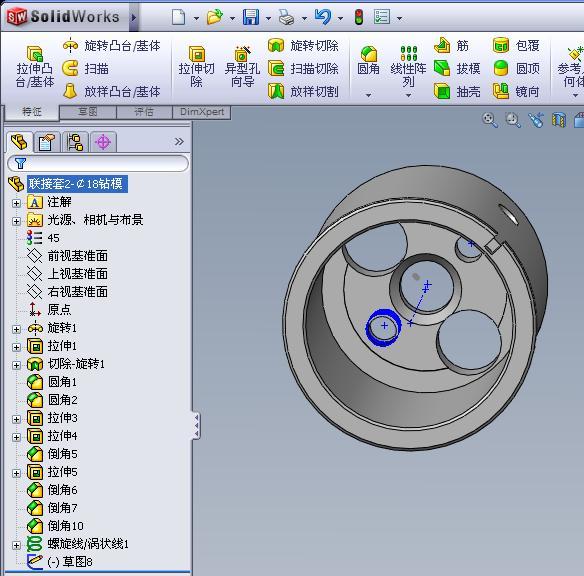

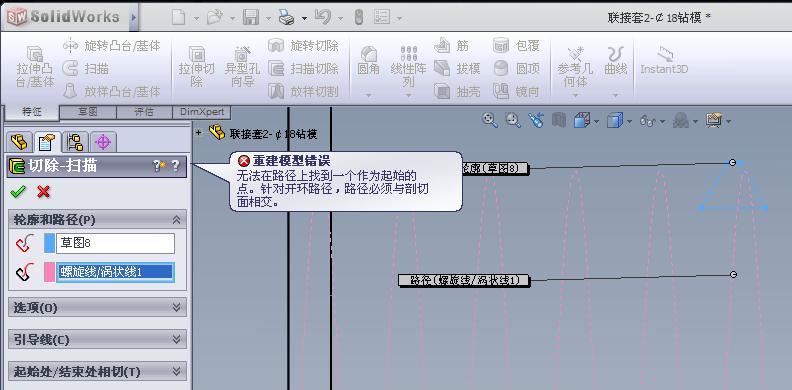

图片中的提示，操作上错在哪里？请教。

[ 本帖最后由 qz33 于 2009-7-23 12:23 编辑 ]

shyso · 发表于 2009-7-23 11:55:36

轮廓草图有问题

qz33 · 发表于 2009-7-23 12:10:16

原帖由 shyso 于 2009-7-23 11:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif- l/ o7 ?. g# i A8 N& \6 O" B
轮廓草图有问题

在其它图上也画过，可以的；就是这个图重复几次都不行。

[ 本帖最后由 qz33 于 2009-7-23 12:11 编辑 ]

waiglinli · 发表于 2009-7-23 12:27:21

那就可以发原文件上来大家看看是怎么回事呀，这样才可以知道是什么样的问题呀，可以重现问题所在嘛

kiddingz · 发表于 2009-7-23 13:22:11

难道不能用装饰性螺纹（异型孔），把螺纹3d出有意义吗？

qz33 · 发表于 2009-7-23 14:55:17

原帖由 kiddingz 于 2009-7-23 13:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" |# q* Q& j2 A$ W! l$ [5 T" ^ X难道不能用装饰性螺纹（异型孔），把螺纹3d出有意义吗？

可以用装饰性螺纹的；谢谢。

19250106 · 发表于 2009-7-23 17:09:05

同意5楼的意见

wwwzzzvvv · 发表于 2009-7-23 21:09:11

把螺距调整小一点就可以解决了。

wwwzzzvvv · 发表于 2009-7-23 21:11:19

原帖由 qz33 于 2009-7-23 11:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif# b" t3 I M' f; ?6 |: ~
图片中的提示，操作上错在哪里？请教。

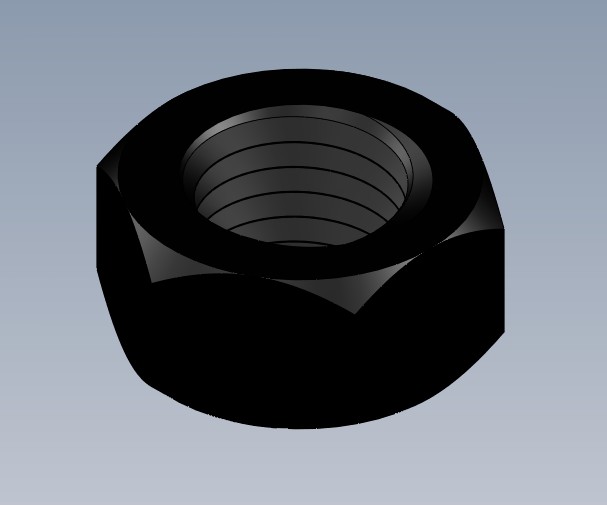

还是来个实物吧，看看能解决你的问题吗。

zjhzlgq594 · 发表于 2009-7-23 22:15:12

可能是草图8 跟螺旋线没加穿透约束吧

qz33 · 发表于 2009-7-29 11:28:28

原帖由 zjhzlgq594 于 2009-7-23 22:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& w2 O! ^5 e) U% D* ]2 R" t可能是草图8 跟螺旋线没加穿透约束吧

穿透约束是指哪个？

sunrays110 · 发表于 2009-7-29 12:05:57

10楼正解

还有一个可能是你的轮廓太大或是螺距太小。

wangsj668 · 发表于 2009-7-29 13:01:13

我也常遇到的问题,1、轮廓草图的尺寸；2、螺线，3、诊断：结束草图，轮廓或螺线看不见，肯定扫描切割不出螺纹，完成草图后，轮廓或螺线看得见，如扫描切割不出螺纹，那就是轮廓草图的尺寸问题；大而复杂的零件，生成文件大，计算机速度慢的，绘螺纹易出错！本版原创与分享看我画得减速箱，会有感悟的。

huoyingmingren · 发表于 2009-7-29 16:02:57

出现这种状况时，一般是你的草图轮廓和路径没有约束关系。可以找一个起始点重和。

xisiniao · 发表于 2009-7-29 16:09:43

没有穿透约束！

DYCHENBO · 发表于 2009-7-29 21:19:09

螺纹按照GB来画，其实还是简单的。比如1.25螺距的螺纹，所花三角形（等边）边长只能画1.2
。三角形边中点必须穿透螺纹线，三角形中点边必须和所画螺纹线轮廓平行。扫描切除就可以

wangsj668 · 发表于 2009-7-31 21:59:10

原帖由 DYCHENBO 于 2009-7-29 21:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 W: E. s4 s+ Q& H螺纹按照GB来画，其实还是简单的。比如1.25螺距的螺纹，所花三角形（等边）边长只能画1.26 B& j- q: {) j* g: t" A) I
。三角形边中点必须穿透螺纹线，三角形中点边必须和所画螺纹线轮廓平行。扫描切除就可以

说的不错,螺纹不难画,关键要掌握几个诀窍!

wangsj668 · 发表于 2009-8-1 07:20:45

这个不难,应是个初级问题目,找本书看看就会了!

xuxinzhi2006 · 发表于 2009-8-1 18:40:05

重建模错误已告诉你，楼上的坛友也告诉你了。再做一下肯定能行！

delgd · 发表于 2009-8-1 20:38:23

我看也应该是没有建立“穿透”的约束，选择你的轮廓草图上一个点，再CTRL选择螺旋线就有穿透了。我一般是用装饰螺纹先的，SW一般用装饰螺纹线来画。

wangsj668 · 发表于 2009-8-2 22:11:47

是用SWToolBOX插件作出了,再渲染的吧!
