[求助] solidworks中的异型孔，怎么在斜面上打竖直孔（孔不垂直于斜面）？

[复制链接]
wshruy
发表于 2009-7-23 20:28:03 | 显示全部楼层 |阅读模式 来自： 中国江苏无锡

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
solidworks中的异型孔，怎么在斜面上打竖直孔（孔不垂直于斜面）？
回复

举报

wwwzzzvvv
发表于 2009-7-23 21:15:07 | 显示全部楼层 来自： 中国安徽蚌埠
新建立一个基准面，在新建的基准面上导入异型孔就可以解决了。
回复 支持 反对

举报

zhaowenzhu
发表于 2009-7-23 21:22:02 | 显示全部楼层 来自： 中国河北唐山

回复 2# wwwzzzvvv 的帖子

楼上正解。。。。。。。。。。。。。
回复 支持 反对

举报

usaiii
发表于 2009-7-23 21:27:02 | 显示全部楼层 来自： 中国浙江杭州
先铣一个平台  这也是工艺   打孔也得联系实际   不然切除 等于铣出一个孔
回复 支持 反对

举报

great829
发表于 2009-7-23 21:45:16 | 显示全部楼层 来自： 中国黑龙江哈尔滨
建立一个所需斜的基准面
回复 支持 反对

举报

wshruy
 楼主| 发表于 2009-7-23 22:32:26 | 显示全部楼层 来自： 中国江苏无锡
看来是没有好方法了，软件本身的问题！
回复 支持 反对

举报

chine.cao
发表于 2009-7-24 07:36:04 | 显示全部楼层 来自： 中国重庆
所有三维建模方法都是相同的，建一个需要角度的基准面就可以了。
回复 支持 反对

举报

hhyjs
发表于 2009-7-24 08:02:38 | 显示全部楼层 来自： 中国四川德阳

回复 1# wshruy 的帖子

不老先生在本坛已有回帖，用旋转切除最好。
回复 支持 反对

举报

ujump
发表于 2009-7-24 20:28:21 | 显示全部楼层 来自： 中国广东广州
呵呵，学习了
回复 支持 反对

举报

qtfan
头像被屏蔽
发表于 2009-7-24 20:36:39 | 显示全部楼层 来自： 中国上海
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

色狼传说
发表于 2009-7-30 08:52:24 | 显示全部楼层 来自： 中国山东潍坊
学习学习 我学的不是机械 不过斜面上打直孔 现实中可以那样做吗 机械要求能达到吗 不现实的话 做出来也是没用的
回复 支持 反对

举报

xisiniao
发表于 2009-7-30 09:44:47 | 显示全部楼层 来自： 中国广东深圳
原帖由 wwwzzzvvv 于 2009-7-23 21:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif# m+ y& l% z5 Q* N# G% S# E
新建立一个基准面，在新建的基准面上导入异型孔就可以解决了。

; k' e; }% z1 N0 l' I9 u9 G, |% `8 d8 V* Y+ J" X

, @: ], C- E8 g6 H" k+ R& }我也是这样做的！
回复 支持 反对

举报

annanzb
发表于 2009-7-30 09:50:39 | 显示全部楼层 来自： 中国浙江宁波

solidworks中的异型孔，怎么在斜面上打竖直孔（孔不垂直于斜面）？

在solidworks2010中就可以自由的通过异型孔向导做斜面上的孔了
回复 支持 反对

举报

delgd
发表于 2009-7-30 16:10:15 | 显示全部楼层 来自： 中国浙江绍兴

回复 11# 色狼传说 的帖子

一般实际应用中应该是在打孔处做个平台，在打直孔吧。
回复 支持 反对

举报

wangsj668
发表于 2009-8-1 21:11:06 | 显示全部楼层 来自： 中国山东青岛
原帖由 wshruy 于 2009-7-23 20:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif% W8 y- I) g& [* H# D- z/ S' W
solidworks中的异型孔，怎么在斜面上打竖直孔（孔不垂直于斜面）？

4 e. B  T. l" n( z+ G* b" P9 k- j5 S  d
这好办,先画一条斜线,然后插入新的基准面,新建的基准面刚好和斜线垂直,之后就可以在插入的基准面上打垂直孔了!
回复 支持 反对

举报

wangsj668
发表于 2009-8-1 21:24:53 | 显示全部楼层 来自： 中国山东青岛
原帖由 wangsj668 于 2009-8-1 21:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif, h" G6 s# N9 E& V/ `
/ F+ B/ [4 g( x/ m/ C1 I% `; I

7 v2 z3 `2 w3 H3 N: Q- h这好办,先画一条斜线,然后插入新的基准面,新建的基准面刚好和斜线垂直,之后就可以在插入的基准面上打垂直孔了!
6 r) h5 n  {& o+ P/ o6 s* m5 o

: n! X( p) n: A9 M. d7 V给你作了图,看看就明白了!

零件1.rar

43.42 KB, 下载次数: 27
回复 支持 反对

举报

wangsj668
发表于 2009-8-2 22:09:36 | 显示全部楼层 来自： 中国山东青岛
原帖由 wshruy 于 2009-7-23 20:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 V7 M- c$ n3 c3 U+ O5 {solidworks中的异型孔: {6 Q% S6 Z8 s; e* x9 E: M, S& d! k
. M0 J/ h" w2 k8 T) F
，怎么在斜面上打竖直孔（孔不垂直于斜面）？
3 U8 J  [/ k7 Y% I( t/ B' |* R0 ~) Y

% _, ]6 T+ B% F% `) q# _! {( [% p* S* k3 k8 d7 ^- d+ ]; z; o! \6 y

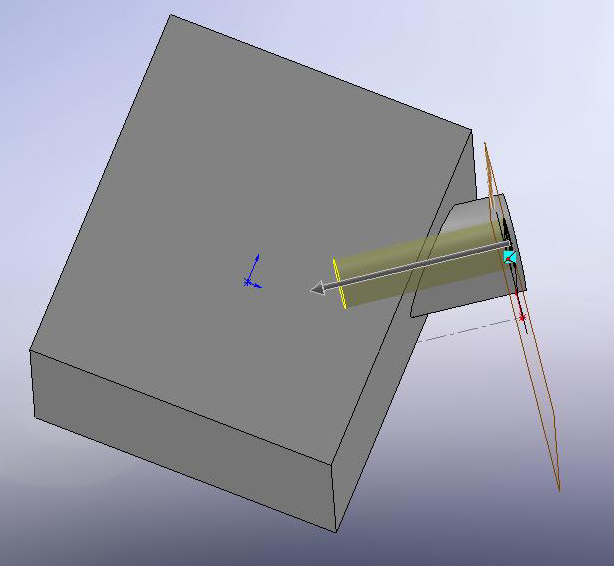

看看这幅图,能否解决你的问题!
回复 支持 反对

举报
