再次求教随形阵列问题

beifanglong

上次的求助学到了很多东东！所传附件是一教程可我按教程的步骤，无法得到完整的阵列特征。望高手指点。（不是数值连结问题！） 零件01.rar (355.88 KB, 下载次数: 45)

2009-7-24 09:12 上传

点击文件名下载附件

chif0360

版本太高，打不开啊，LZ发个截图吧

danilso

這是最基礎的隨形陣列注意幾個重點就好了.

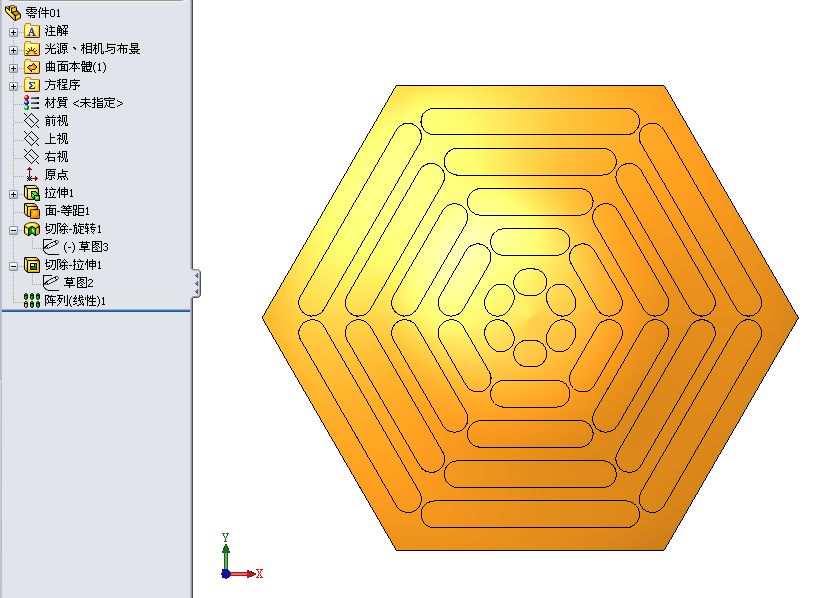

如圖
) R9 w( R$ ?8 H+ B! g$ u# V

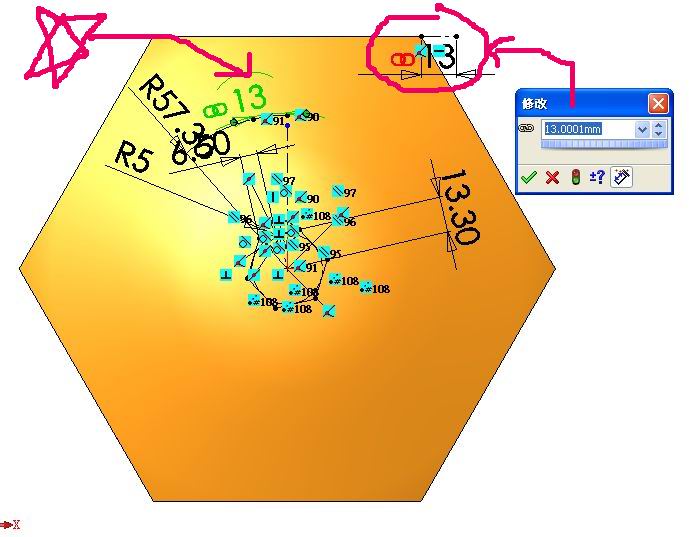

1數值連結使拉伸切除轉角度
; k- v2 m) r* J7 \. C/ e% e" O- W: R 2尺寸標註為向外擴展關鍵
3 U' M% Z2 I: a! H' V8 F0 O 3該尺寸使拉伸切除變長
; Z1 O( s! x; \, ]7 I- k

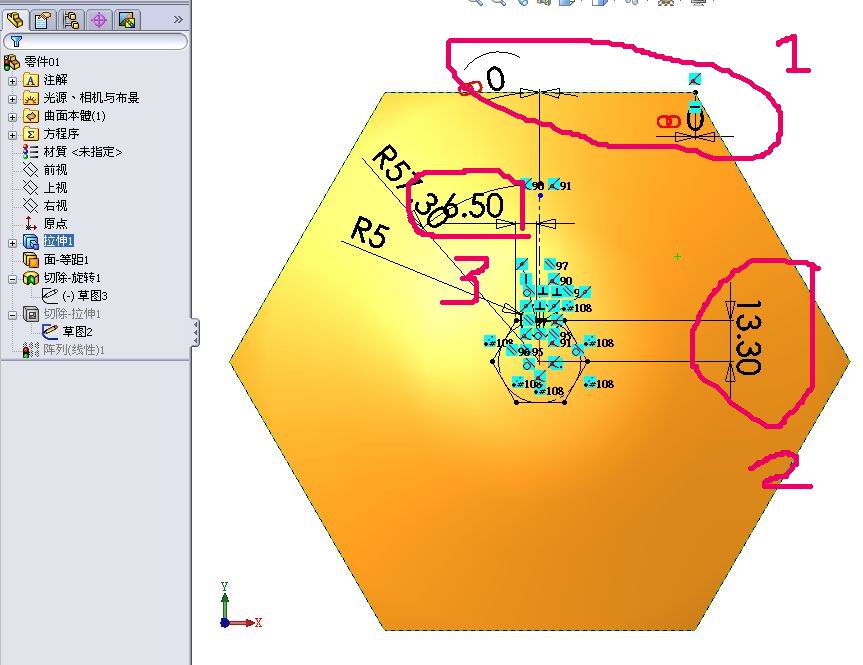

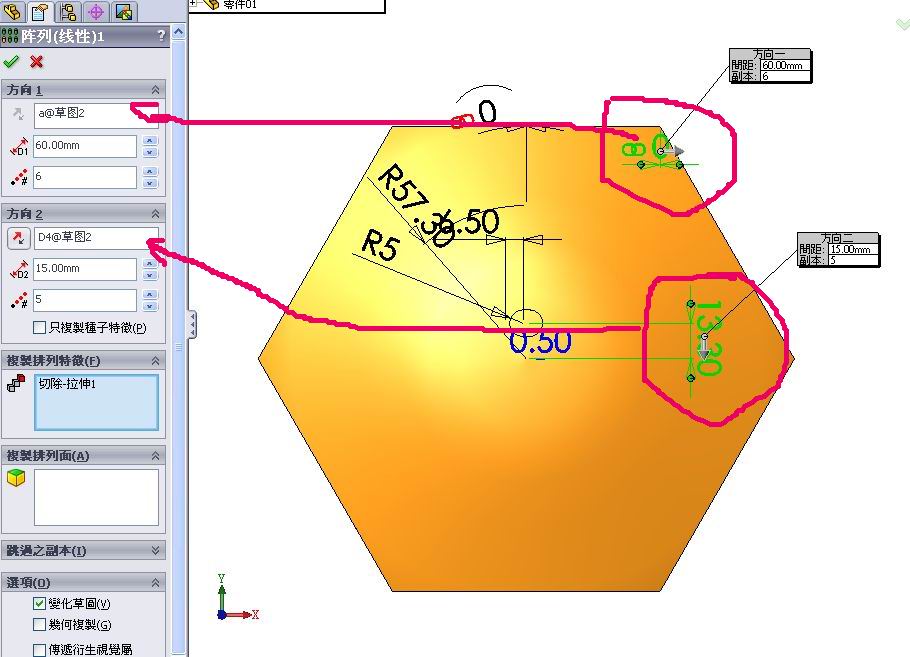

陣列時注意選對尺寸標註

注意上圖圈起處有段中心線一端要與六角形角落重合水平
2 z3 Y) y0 ?; `- K$ @打星處為弧度標駐不是角度
5 Q- U7 u  ~8 _+ N  s! E6 _% p. ?
不知你是那處沒做對
