SE工程图的圆弧剖面怎么生成？

alex.wei · 发表于 2009-7-25 20:59:14

您需要登录才可以下载或查看，没有帐号？注册

x

有一个圆柱板，上面有不同位置的孔，端面上有不同的螺纹孔（生成孔的半径相同）
我想做一个圆弧剖面显示所有的孔形状，
请问SE的工程图可以生成圆弧剖面吗？
给个做法！

[ 本帖最后由 msyanzi 于 2009-11-11 09:28 编辑 ]

alex.wei · 发表于 2009-7-25 21:28:01

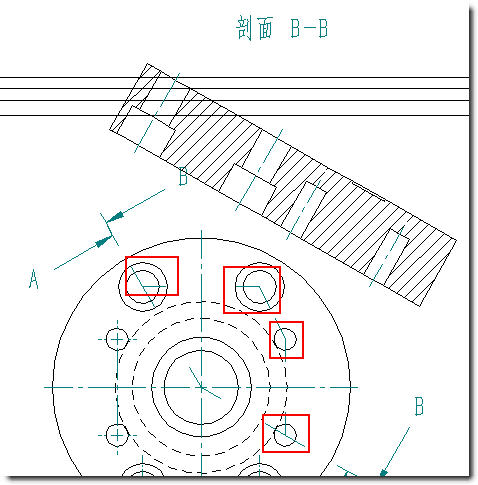

看着说乱了第一句话，就是圆柱端面有螺纹孔，在半径为80的圆上生成几种螺纹孔。
有公制，英制和PG德制和ISO G的。
做一个旋转剖面一起表示。
请教大家怎么做？？？

huangjiuy · 发表于 2009-7-25 21:28:43

不太明白你的要求，我知道SE可实现旋转剖，圆弧剖面不知是怎样的

alex.wei · 发表于 2009-7-25 21:43:09

就是旋转剖
想把剖面线弄成半圆的

alex.wei · 发表于 2009-7-25 21:44:27

不是成一定角度的两根直线剖面线剖！

alex.wei · 发表于 2009-7-25 21:48:51

做soliedge工程图时想做一个旋转剖，也就是沿曲线剖开，可是怎么也做不出来，请哪位高人指教一下到底solidedge工程图能否实现沿曲线剖开。

alex.wei · 发表于 2009-7-25 22:28:05

不要回教程上有啊？
教程上是一个阶梯剖

msyanzi · 发表于 2009-7-26 11:04:58

如果剖切平面是圆弧的话，做不了。其他软件也不行。可以试一试其他表达方法吧？

huangjiuy · 发表于 2009-7-26 16:43:40

原帖由 alex.wei 于 2009-7-25 21:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif( t9 b, ~6 ~% L! _1 l
不是成一定角度的两根直线剖面线剖！

不一定要用圆弧，用多段折线也可以表示吧。

msyanzi · 发表于 2009-7-27 13:38:11

多段折线可以实现，可是不符合国标。

侠之生 · 发表于 2009-7-28 11:45:30

原帖由 alex.wei 于 2009-7-25 21:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif: y3 R% g: j- V7 V
不是成一定角度的两根直线剖面线剖！

依我看，还就是这个办法比较现实，容易实现，也容易懂

LCHL-740613 · 发表于 2009-11-8 19:13:18

国标制图中像你这种图不一定剖也可以表达清楚
