我的天，SW难道真没有此功能吗？

afeng2008 · 发表于 2009-7-29 14:37:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我想将装配体工程图中某些件弄成参考文件（用虚线或点划线表示）实际明细表中并没有该项，

使其在工程图中显示为虚线或点划线，上午发了一个求助帖，却没有一个

人帮忙，是不是SW真的没有此功能？太可怕了。求助！

[ 本帖最后由 afeng2008 于 2009-7-29 14:40 编辑 ]

w_hs1 · 发表于 2009-7-29 14:56:30

进入工程图
如果没有线型工具栏的话调出线型工具栏
选中要更改的模型边线（可以用Ctrl键同时选多根线），在线型工具栏中更改线型和线的粗细。

afeng2008 · 发表于 2009-7-29 15:04:36

我那样试了，改了以后不应该挡住后面的零件，可是挡住了。

w_hs1 · 发表于 2009-7-29 15:41:26

原帖由 afeng2008 于 2009-7-29 15:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 y1 C9 p1 ]1 T/ _' D3 c) I我那样试了，改了以后不应该挡住后面的零件，可是挡住了。

你这种情况可能SW公司还没有考虑到，如果确有被遮住的零件不能显示，可以做以下特殊处理。
1、先做一个视图，隐藏要虚化的的零件
2、作一个同样的视图，隐藏全部非虚化的零件，并将线型改成双点划线
3、将两个视图重叠

当然这是没有办法的办法。

xisiniao · 发表于 2009-7-29 15:45:48

原帖由 w_hs1 于 2009-7-29 15:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ q8 O. o: z; s1 q1 {4 T8 L( j3 l0 N" f3 X9 j9 Y& ^; B" K6 O5 u0 L

4 |4 p: z* e& c2 j% O$ w) `0 z3 H你这种情况可能SW公司还没有考虑到，如果确有被遮住的零件不能显示，可以做以下特殊处理。
3 ~5 ]/ k3 H) q1 n- b8 w1、先做一个视图，隐藏要虚化的的零件
! H7 M @! q! r# r2、作一个同样的视图，隐藏全部非虚化的零件，并将线型改成双点划线* W2 N) i3 y( ?
3、将两个视图重叠
; t% n% R; N7 G1 u+ k% L- h( x2 f- z; v/ o' f/ f" O
当然这是没有办法的办法。

不老的这个办法确实是没有办法的好办法，哈哈。。

jaychou315 · 发表于 2009-7-29 15:51:31

i不老叔的办法也太BT了吧

afeng2008 · 发表于 2009-7-29 16:09:17

原来真没有，可我们盗版用户无法向SW反映此问题。好的，谢谢各位，谢谢不老！

再想其他办法表示！

shyso · 发表于 2009-7-29 16:37:36

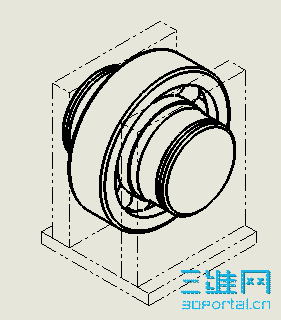

不知道lz想要什么样的结果，如果是这样，
http://2 http://2
只需添加一个交替位置视图，很简单。

扫街 · 发表于 2009-7-29 17:20:56

提示: 作者被禁止或删除内容自动屏蔽

mubaibyby · 发表于 2009-7-29 17:26:03

9楼的方法不错，谢谢分享

lssxll · 发表于 2009-7-29 17:27:26

"我想将装配体工程图中某些件弄成参考文件（用虚线或点划线表示）实际明细表中并没有该项."
sw有此功能完全可以满足:
装配中封套命令工具可以根据装配体零部件相对于封套的位置来指定隐藏或显示装配体零部件.在工程图中隐藏的零部件在明细表中就没有这项.
在工程图中要把隐藏的零部件(封套)显示为虚线或点划线可用交替位置视图命令工具(具体可参考帮助文件)
如有疑问和困难再交流吧

woody6266 · 发表于 2009-7-29 17:50:21

学习了.呵呵/

huoyingmingren · 发表于 2009-7-29 17:58:17

首先需在层里选择FORMAT,然后再将该件边线影藏，就OK!

afeng2008 · 发表于 2009-7-29 18:12:31

初步看了一下帮助里的封套解释，可能符合我的意思，需要研究一下，感谢各位的积极回复，谢谢！

afeng2008 · 发表于 2009-7-29 18:26:55

原帖由 shyso 于 2009-7-29 16:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 ?3 U, ]: m- \: j, D/ Y( z( ^
不知道lz想要什么样的结果，如果是这样，; i! I# }/ }" p m# t$ J, f
22) k3 Y: q" x2 X0 ^* r: h( _6 _
只需添加一个交替位置视图，很简单。

可能差不多，明天试试！我的无法发图片，说是无效的文件格式。谢谢！

w_hs1 · 发表于 2009-7-29 19:02:23

刚才用了一下楼上几位介绍的“交替位置视图”，效果很好。

方法很简单，不用封套，直接做一个同位置的“交替位置视图”，然后将原视图中的需虚化零件隐藏就可以了，虚化零件的双点划线紫自动出现。

谢谢楼上几位的“交替位置视图”法。

gongxingdong · 发表于 2009-7-29 19:53:56

还没有遇到这样的问题，不过看了以后又学到新东西了

lssxll · 发表于 2009-7-29 19:57:36

原帖由 w_hs1 于 2009-7-29 19:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- T5 W( _: q! P1 \8 ^刚才用了一下楼上几位介绍的“交替位置视图”，效果很好。
4 @! U% C) T1 P. P4 J7 }6 e, Z( g% ~; h* D/ Z+ L& w
方法很简单，不用封套，直接做一个同位置的“交替位置视图”，然后将原视图中的需虚化零件隐藏就可以了，虚化零件的双点划线紫自动出现。' T, h' O# W' R$ M4 q

: u: H4 E9 I3 F s) x5 `谢谢楼上几 ...

根据楼主的要求，封套还是需用的。封套的目的是在工程图和明细表中去除要虚化的零部件。

DYCHENBO · 发表于 2009-7-29 21:11:45

不错，谢谢了

三维猪猪 · 发表于 2009-7-31 09:35:28

我遇到过这种前情况，可以更改线型，但还是会挡住其他零件，还没有好的办法。。。。。

bird9077 · 发表于 2009-7-31 12:16:49

都是高手.学习了

zhouhongshun · 发表于 2009-7-31 12:27:49

我也没有碰到，看了楼上的方法，有学习到新的东西了。

zhict8866 · 发表于 2009-7-31 12:38:47

还没有遇到这样的问题，不过看了以后又学到新东西了
