钢厂出的45#不保强度？

linjq526

刚从市场上买了一批莱钢的、材质为45#、直径150mm的圆钢，但听说钢厂出的45#一般是以不热处理的状态交货，只保证合金成分，不保证机械性能强度。我看，供货商给我的莱钢的产品质量证明书上的交货状态确实是空的，但屈服强度、抗拉强度、延伸率、收缩率都有啊，分别是375MPa、630MPa、25%和45%。那我现在就有疑问了，如果真的不保证机械性能强度，那钢厂质保书上的数值都是假的？或者我这次运气好，刚好买到的保证机械性能的？先行谢过了。

wwjxgz

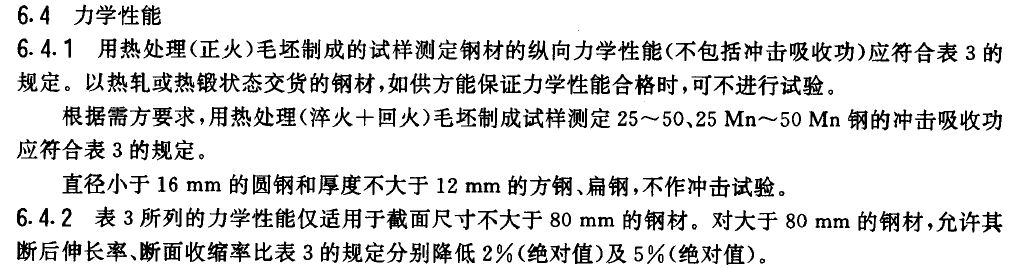

按照GB/T699标准的规定，45＃应该在正火状态下检验力学性能，如果需方有要求，还应该在调质状态下检测冲击功。规范的质保书必须标明交货状态，可问一下莱钢，还有质保书上的性能是指热处理性能还是指热轧状态性能。
+ ^* O( y' |$ Q8 f$ G. r

Mrjianhuili

这是一个很搞笑东西，国家标准是强制标准！没有理由不保。。。。。。。。

hottee2009

GB/T699不是强制标准

wasl1104

一般45#都得调一下才好

fan__zou

你说的厂家给45钢机械性能是钢厂交货状态的机械性能（可从手册查到的），不是假的

xyz0419

强度肯定是要保的，仔细看一下2楼发的标准内容。

gaoyns

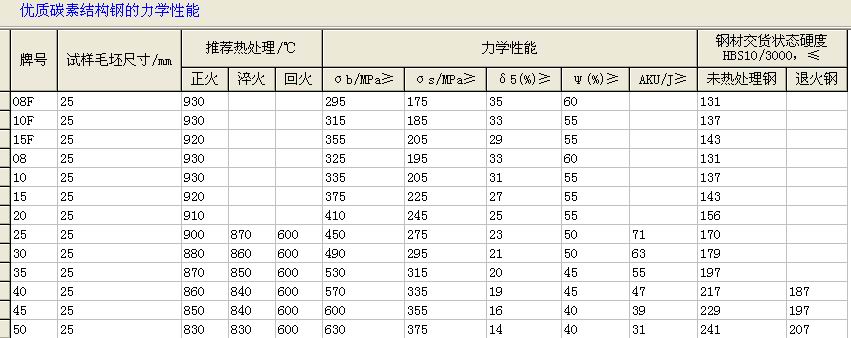

45钢的屈服强度、抗拉强度、延伸率、收缩率等机械性能是要保证的。所说的交货状态是热处理及硬度状态，因为要加工没有专门要求的不热处理，加工后进行热处理。由于钢材尺寸大小不同，与下表中的的各项性能指标可能有所不同。

zhaobing7411

得看你与厂家签的什么样的技术要求吧，通常是保证的，太大规格就不保了

linjq526

昨天做了拉伸和光谱，成分没太大问题，但屈服强度、抗拉强度与网上说的未调质的45#的差不多——290和560。应该是正火、回火但没经调质就出厂的。
在钢材市场上买的，问了钢材市场上的人，说大家都是这样的，真搞不清楚了。也不能为了试验再买几根回来，而且工期紧，时间不允许。算了，就当给自己长点经验，也给大家做个参考吧
1 \. V8 \, i5 o6 d
3 \1 l. I0 k/ v( |% n[ 本帖最后由 linjq526 于 2009-8-27 16:40 编辑 ]

笔芯

45钢的出厂状态就是这样的，调质处理一般是在粗加工之后进行。小直径的圆钢也可以先调质。

wuql2006

这个问题是这样的，确实出厂有二种状态。一般保证化学成份，力学性能只能在调质后达到。

1 u3 q, u2 x7 w如果不是调质后的供货状态，也就合同中没有要求调质的，是不保证的。
& ^, T8 F: y' g6 A% g- |  B
如果是求是调质后供货的，必须在合同中谈清楚，当然价格————翻一番了。

这就是国内合金钢的供货状态。

[ 本帖最后由 wuql2006 于 2009-9-1 11:01 编辑 ]
