两种螺旋轴，高手出招怎么做实体图？？？

jiangxiaojun · 发表于 2009-8-27 08:01:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

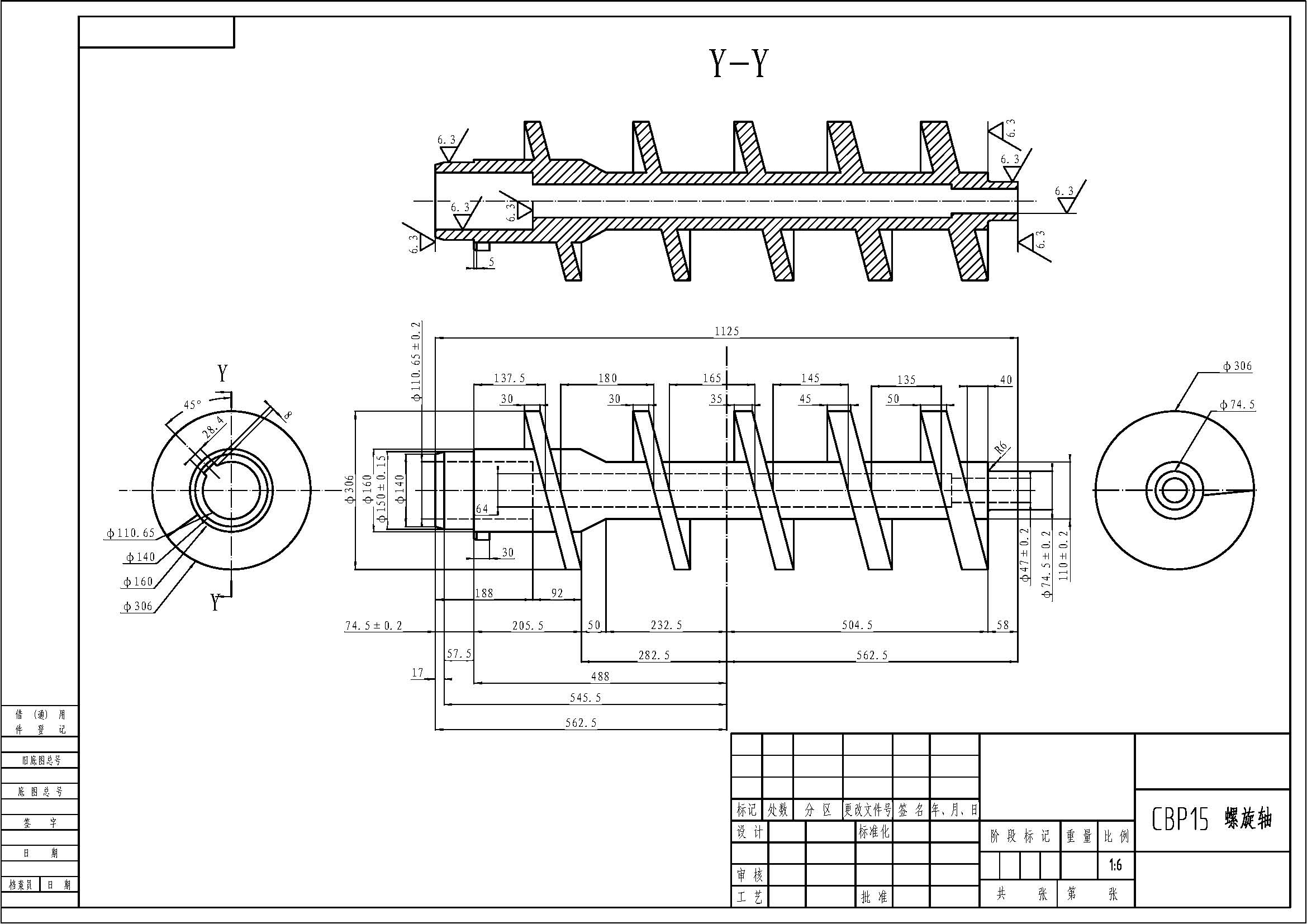

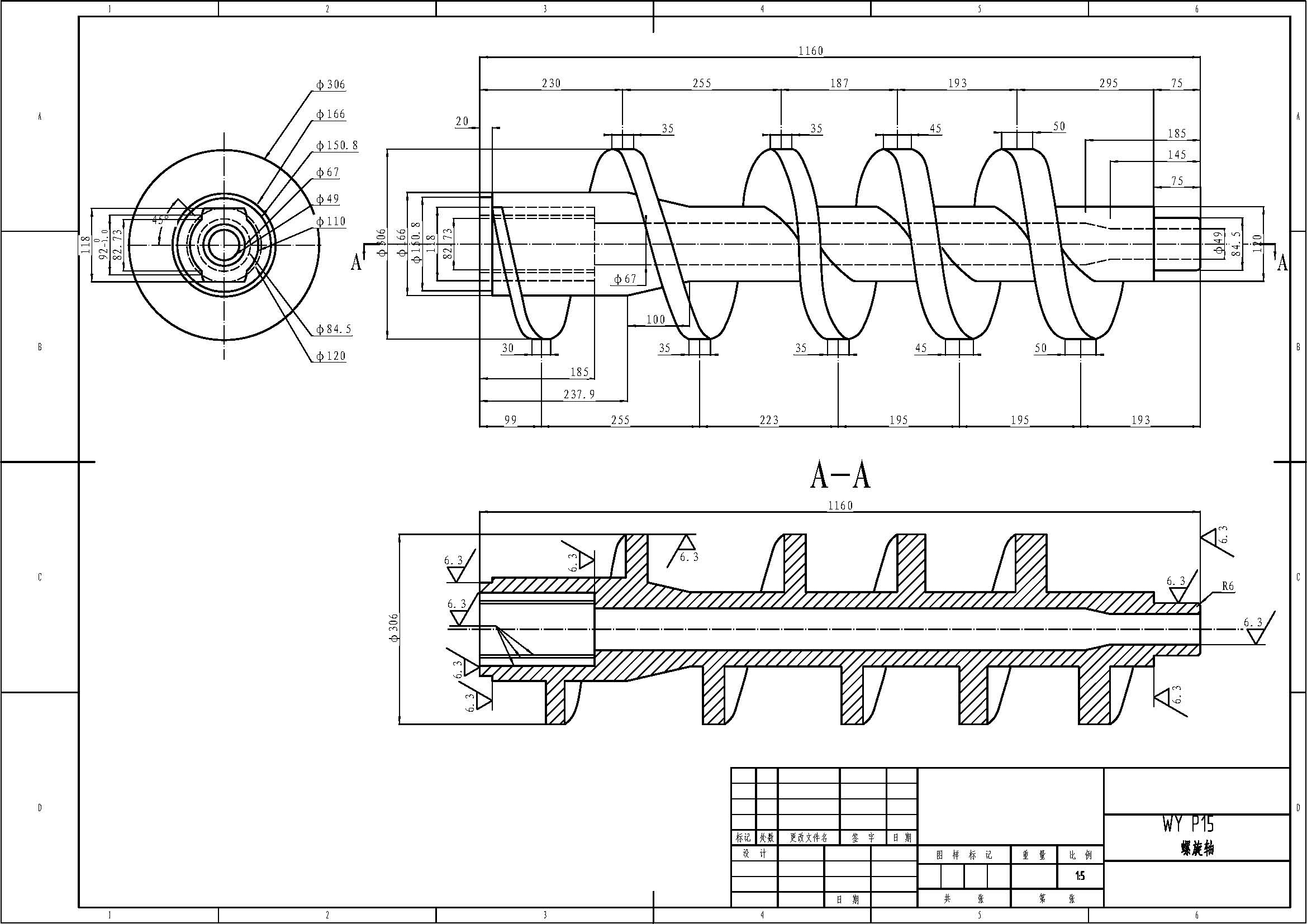

我这有两份螺旋轴图纸，现在要求做成实体图，图纸中的螺旋不同于螺纹螺旋那么有规律，节距和牙宽都在变化，请问这个要怎么作图，高手出招吧！！！（两份做好实体上传的，奖励三维币20元）

[ 本帖最后由 jiangxiaojun 于 2009-8-27 08:04 编辑 ]

听雨轩 · 发表于 2009-8-27 08:10:28

这个不难吧
用变化的螺旋扫描行吗？？
待我有空的时候看看
相信不难
但是20SWB是不是从你那里扣呢？？呵

jiangxiaojun · 发表于 2009-8-27 10:49:17

原帖由 听雨轩 于 2009-8-27 08:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- i* T* k3 }+ @+ M4 n: Y这个不难吧
! @: q$ z# D1 C0 W4 @7 g7 C. E2 m用变化的螺旋扫描行吗？？
2 C: G& G8 z. h# F1 z; p5 o待我有空的时候看看: j. j1 T3 ?/ m5 h& v
相信不难
* X- ^' \: n5 {0 \ {( v! o但是20SWB是不是从你那里扣呢？？呵

你做出来上传PRT，我付20三维币给你！！

SONGBIN2466 · 发表于 2009-8-27 11:29:42

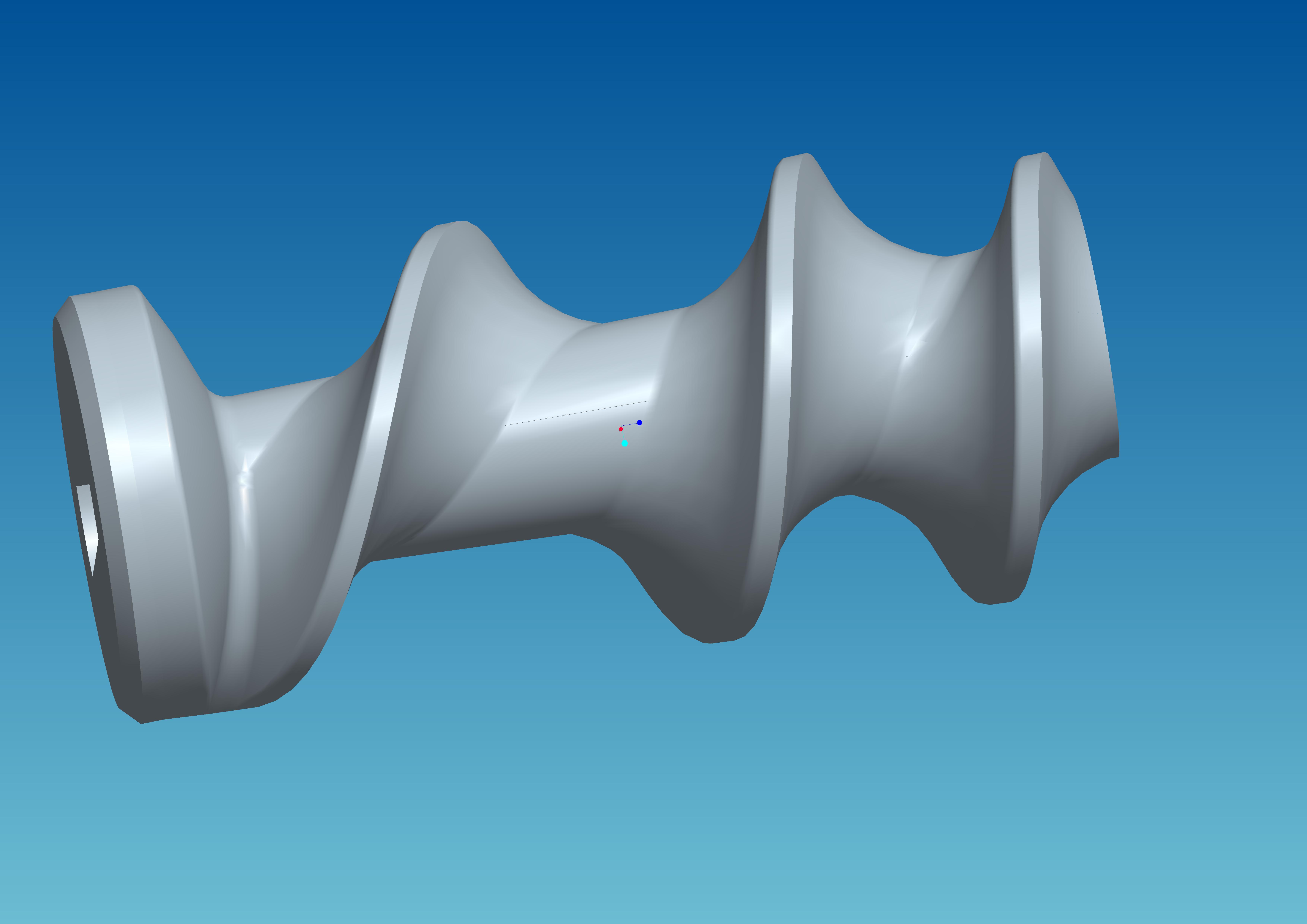

发一份类似的东西给你看看，可有维币？

wboke · 发表于 2009-8-27 11:30:45

有空试试。。

SONGBIN2466 · 发表于 2009-8-27 11:32:02

图片太大，管理员帮忙缩小吧。

ksap787523 · 发表于 2009-8-27 11:42:19

我画画看能不能弄出来新手啊

gwangdibing · 发表于 2009-8-27 12:13:04

还是有点难度的,期待做个教程

jiangxiaojun · 发表于 2009-8-27 13:32:55

原帖由 gwangdibing 于 2009-8-27 12:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" i+ C8 W4 s& P: l5 n9 ?& g, | x还是有点难度的,期待做个教程

这个需要用变截面变节距螺旋扫面，难度很大的，希望有高手能做个教程，就最好了。

hour6689 · 发表于 2009-8-27 15:46:23

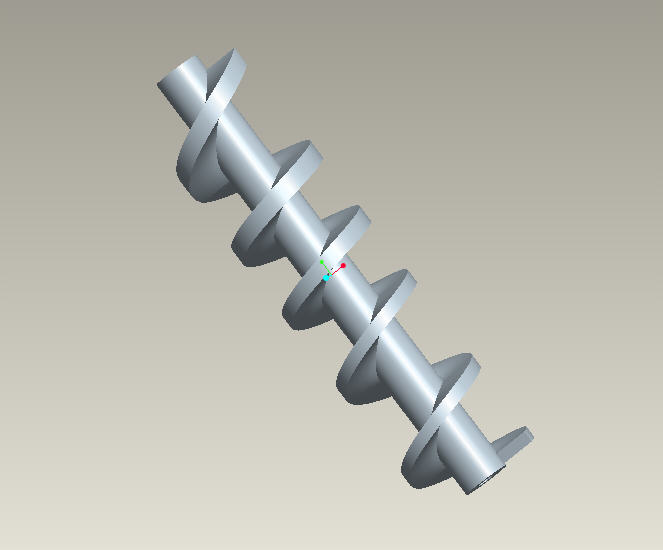

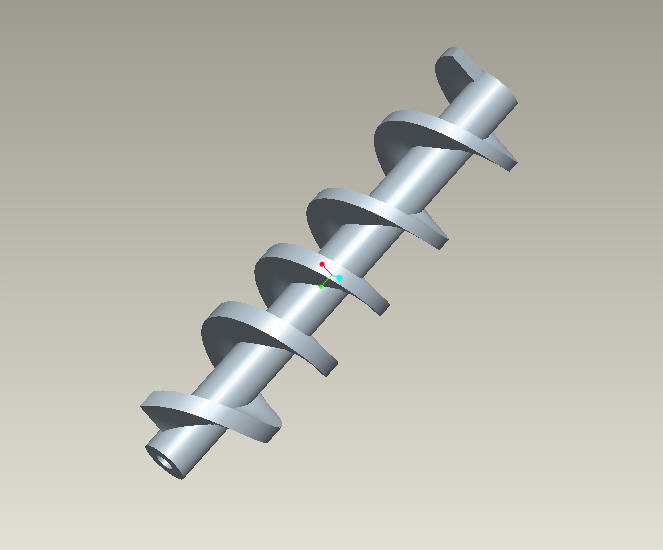

没怎么算尺寸随便画的螺旋+VSS

yls1018 · 发表于 2009-8-28 00:25:39

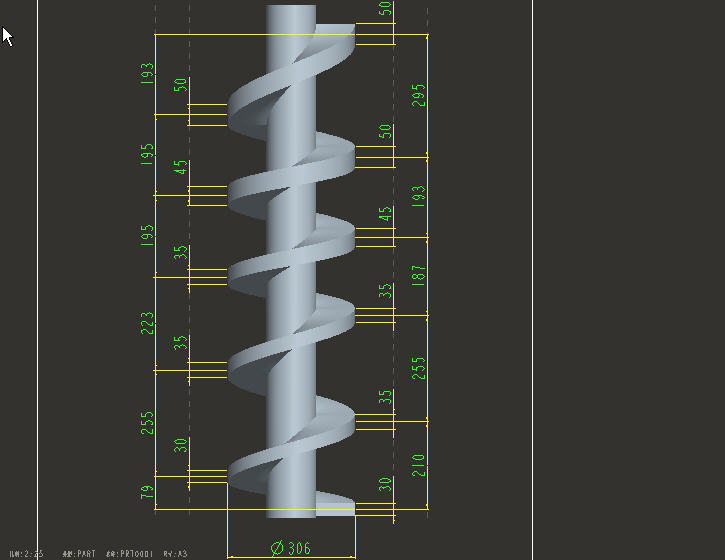

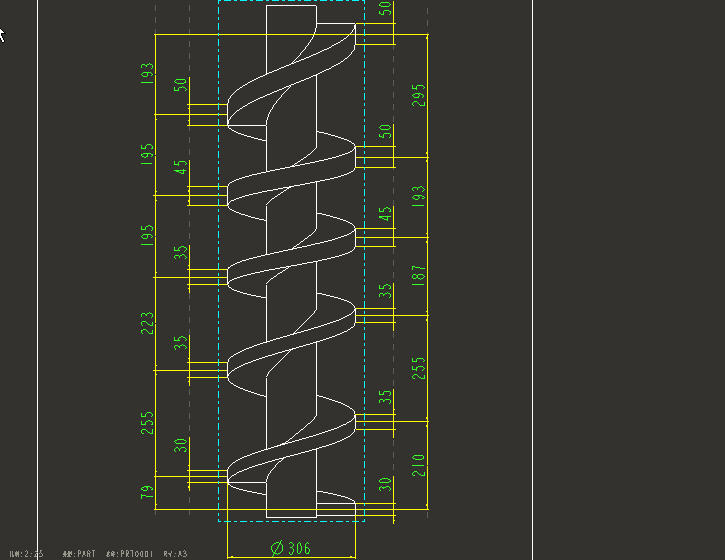

笨办法，做的头晕。

[ 本帖最后由 yls1018 于 2009-8-28 00:26 编辑 ]

jiangxiaojun · 发表于 2009-8-28 08:26:23

楼上的朋友，你做了其中一个，基本上做到了我想要的效果，非常感谢。我会付给你10个三维币，请联系我。

jiangxiaojun · 发表于 2009-8-28 08:27:28

不知道还有更好的造型办法没有？11楼朋友用的是扫面和扫描混合做起来的

yls1018 · 发表于 2009-8-29 17:05:58

原帖由 jiangxiaojun 于 2009-8-28 08:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ \1 _. C \+ m! o2 f
楼上的朋友，你做了其中一个，基本上做到了我想要的效果，非常感谢。我会付给你10个三维币，请联系我。

本人不会转账，请斑竹代扣吧！

:lol: :lol:

ahblag2009 · 发表于 2009-8-29 18:19:43

感觉不会，期待高人出教程。

gwangdibing · 发表于 2009-8-29 19:13:52

不错了,学习一下

alinzql · 发表于 2009-8-29 20:12:34

怎么赚三维币

hruantwo · 发表于 2009-8-30 08:43:21

感觉不错。。。。。

jiangxiaojun · 发表于 2009-9-1 14:25:34

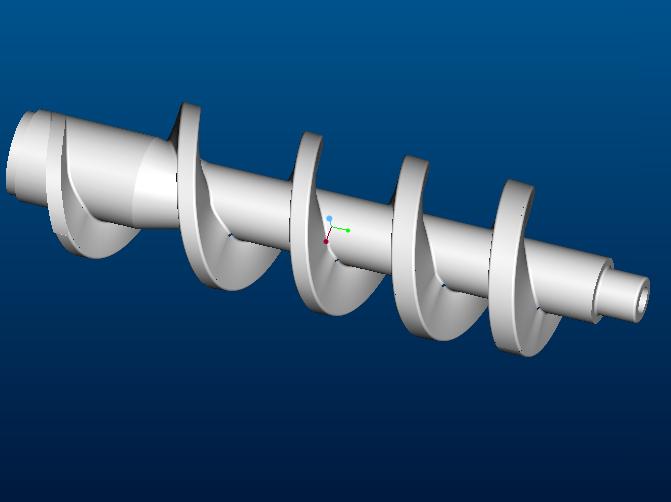

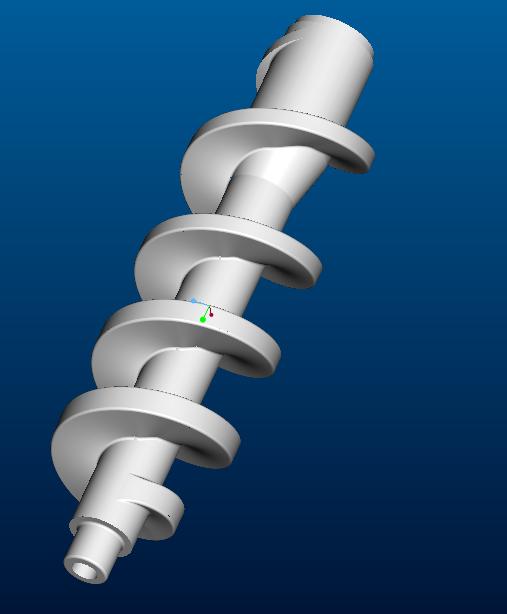

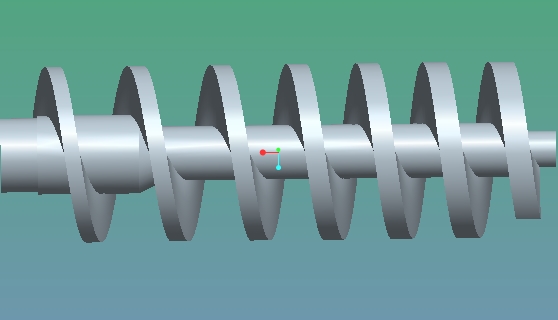

大家看看是不是很漂亮！！！！！！！！

hjszz · 发表于 2010-8-1 20:30:03

发一份类似的东西给你看看，可有维币？, [9 u$ U3 W& X# P* t8 s7 P5 n. _
SONGBIN2466 发表于 2009-8-27 11:29 http://www.3dportal.cn/discuz/images/common/back.gif

有此零件的绘制方法吗?急求谢谢!!!

TC024 · 发表于 2010-8-12 22:20:13

螺距好变，但是牙形怎么从30变到50啊，等待高手指点啦

hccgod · 发表于 2010-8-13 14:59:12

螺旋扫描,变螺距弹簧那样

浊世清莲 · 发表于 2019-12-23 10:04:52

厉害
