由立体图生成三视 透视 图

SB@3dportal

在做一个混凝土构件，本来想画出立体图，用 截面平面（sectionplane） 命令截个平面，然后直接生成立体图，谁知道截出来的二维图里只有 实体 的横截面图，钢筋我是用直线画的，在截面图里没体现。而且我要的并不是单纯的三视截面图，而是透视图。一眼看过去，混凝土的轮廓，里面不同截面上的钢筋，都要看到，这些用截面平面做不到吧？
! @3 w4 c5 q1 ?- |我现在的做法是：在立体图里隐藏那些不需要的图层，然后复制有用的到另一个文件，另一个文件里的图形也是立体图，只不过从正面看上去可以看成平面透视图，然后再标注。这样干的工作量很大，除了根据立体图可以把钢筋类型看得挺清楚外，没什么可取之处了。
& {) ]- S  H6 b0 }- K0 @" B各位大侠有没有简便的方法啊，谢谢了。
, l9 z0 @/ A. o; h) Q/ c8 G. p

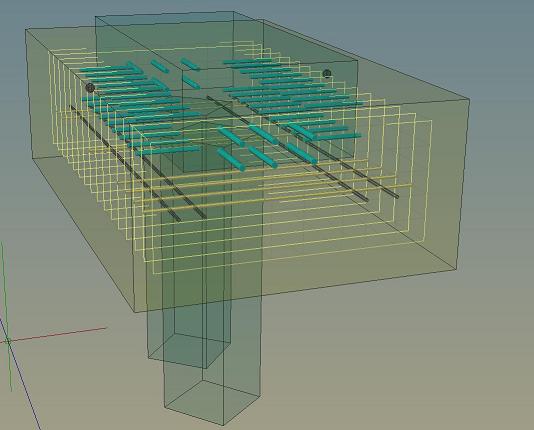

2 n& s8 p0 L# a% L* J/ ~附件1是立体图

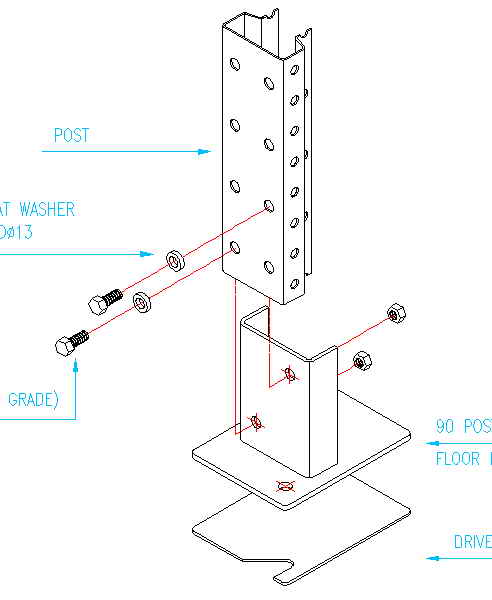

附件2是要出的三视透视图

SB@3dportal

怎么没人理，还没上班么？

SB@3dportal

有会的没？不会也吱个声让我死心啊

13250

我认为你可能是需要这样的东西。。

你可以使用solprof命令。

$ u; t0 _1 M& s+ V7 `. `' B+ }: y1、在活动模型空间中，先调整好视图方向，使用solprof命令可以得到三维模型的可见和隐藏边。
2、在图层中调整三维模型是否可见。
' Y1 e6 I$ [7 N! A/ M9 t3、在图层中调整隐藏线是否可见。
4、如需三视图，用mv命令在图纸空间开多窗口，调整每个窗口的显示比例一致（z-s-**xp），重复1、2、3的步骤，标注尺寸，最后对齐各个视图。
# K# b. v0 b4 ^% s; }& @* |% E
这个命令我已经很久没用了，不太记得清楚了，现在很少有人用cad来做三维，因此，这个方法仅供参考。。

balanca

你是不是要像下面的圖片一樣呢?
6 A, `" o& R$ g4 U3 ]7 J7 q' I& Ehttp://1
8 t3 a$ p2 i5 q9 M3 `& ?0 |http://1http://1

nxpnxy

使用proe软件，本身就具备相互转换
同时他是单一数据库

gongwen0519

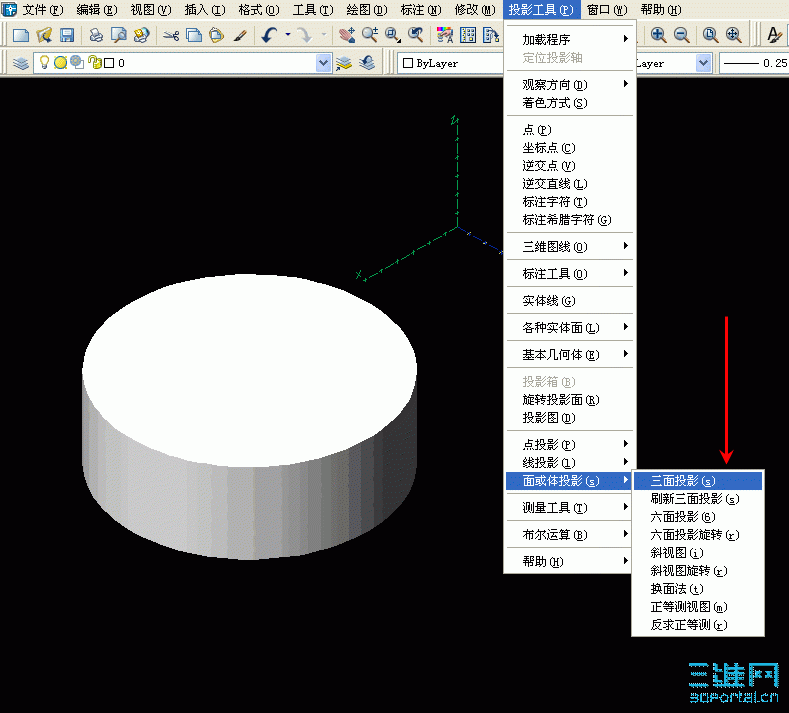

试试用张云飞教授开发的“捷图”外挂如何（网络上可以搜索到）？下图为其投影工具界面截图：

moonguy

打开楼主的文件看了一下，是三维实体和二维图元的混合图，实体相关的命令处理不了。
建议用布局来处理，应该比楼主的方法快一些。

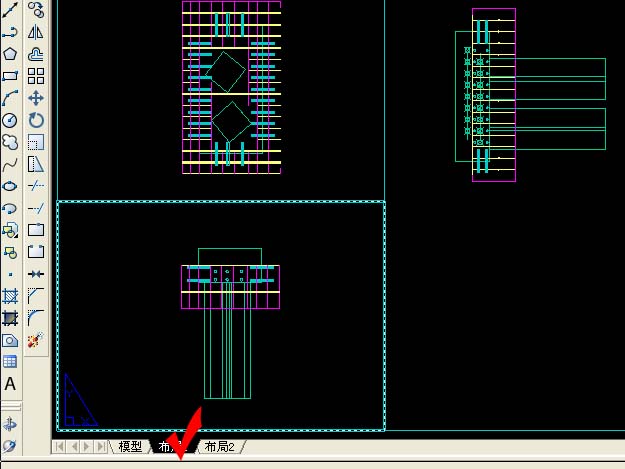

' t, @: F$ [! u! p  r- y# b* f2 i/ z为了和楼主想要的模型空间的图作比较，我把默认的图纸空间白背景调黑了。
% ~3 L2 k: W5 e- W% v# A) {; ?

grenfa

先下载学习一下呵呵

cwt12260898

学习啦，长知识
