谁能分享舍弗勒图

qilupzh · 发表于 2009-9-11 15:53:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

舍弗勒图是异种钢焊接经常用到的一个判断焊接接头组织性能的图

qilupzh · 发表于 2009-9-11 16:08:54

http://img.newmaker.com/nmsc/u/2007/20076/art_img/20076920591355917.jpg图片太小

bj2008 · 发表于 2009-9-11 21:16:17

不锈钢的组织因化学元素含量和热处理状态的差异面不同，在室温时，马氏体钢并不一定是马氏体组织。化学元素含量是决定不锈钢的组织的根本因素，从各元素对不锈钢组织的影响和作用程度来看，基本上有两类：一类是形成稳定奥氏体的元素，如镍、锰、碳和氮等；另一类是形成铁素体的元素，如铬、钼、硅、铌和钛等。为了说明各元素对不锈钢组织影响的定量关系，提出了铬当量和镍当量的概念及其经验计算公式，其中最有名的组织图是Schaeffler图和Delong图。
室温下铁素体的测定有四种形式。它们是：（1）金相测定；（2）成分曲线图；（3）磁测量仪；（4）X-射线。
其中，成分曲线图，允许从沉淀物的组成估计焊缝金属的铁素体。
Schaeffer曲线图规范焊丝的供货规格；DeLong曲线图不仅应用于以上领域，曾作为ASME标准的一部分。在ASME1994-1995年冬季修订中。1992版WRC曲线图取代了DeLong曲线图。

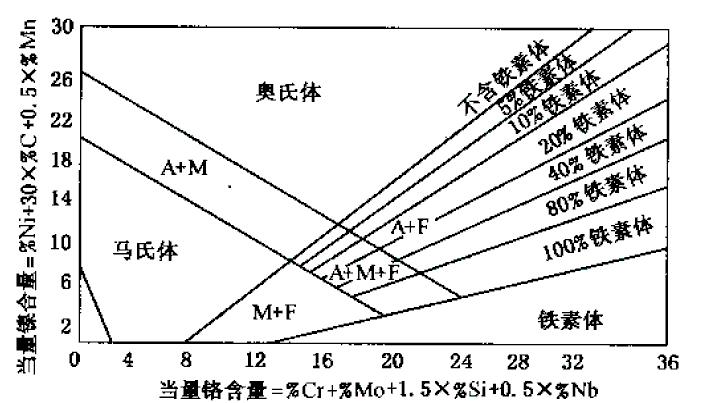

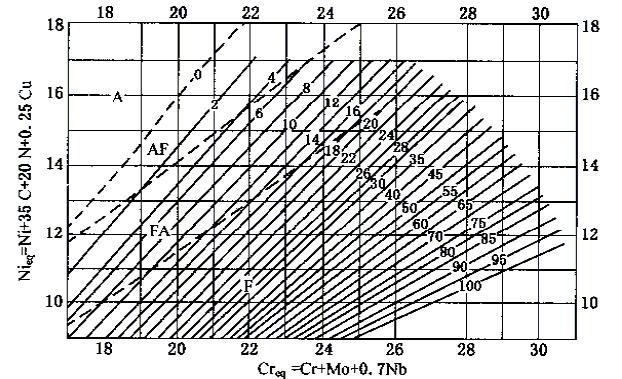

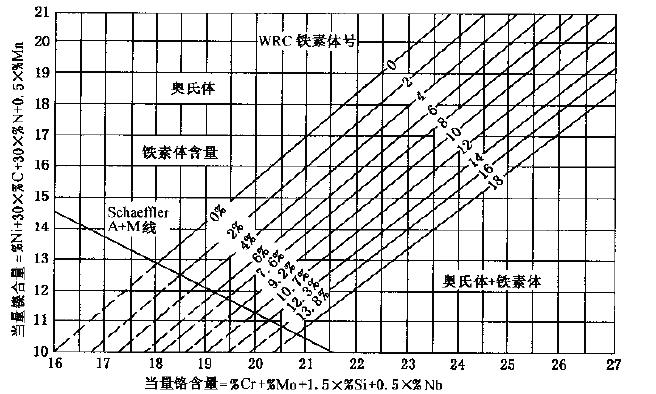

Schaeffer曲线图、DeLong曲线图、1992版WRC曲线图分别如下所示，X轴表示镍当量，除非特别声明含碳量最小值均为0.03%。耗材和母材的Cr-Ni当量由一组铁素体含量经验线绘出，虚线表示轧制合金的奥氏体带的近似边界。测定铁素体含量时，先根据合金成分计算单位铬当量和单位镍当量，然后把两个数值分别标到曲线图的X轴和Y轴上，确定铁素体含量点在曲线图的位置，从而确定铁素体含量。
使用这此曲线图时的注意事项：
（1）这此曲线图不一定精确反映焊接工序、技术、稀释或者冷却率对铁素体含量的影响，只有当焊接条件和研究人员制表时的焊接条件相近时，才可以应用这此曲线图。
（2）Schaeffer曲线图和DeLong曲线图都没有很好地考虑Mn元素的影响。当Mn元素在焊材中的含量超过2.5%时，从两种曲线图得到的铁素体含量都会比实际数值严重偏低。
因此由上述成分曲线图得到的结果，只应用作焊接耗材选择时的参考或作为铁素体含量的近似值。绝对不允许作为焊材铁素体含量的最终结论。当需要精确测量铁素体时应该使用测磁仪器，并遵从耗材和生产商的指引。

bj2008 · 发表于 2009-9-11 21:16:59

不锈钢的组织因化学元素含量和热处理状态的差异面不同，在室温时，马氏体钢并不一定是马氏体组织。化学元素含量是决定不锈钢的组织的根本因素，从各元素对不锈钢组织的影响和作用程度来看，基本上有两类：一类是形成稳定奥氏体的元素，如镍、锰、碳和氮等；另一类是形成铁素体的元素，如铬、钼、硅、铌和钛等。为了说明各元素对不锈钢组织影响的定量关系，提出了铬当量和镍当量的概念及其经验计算公式，其中最有名的组织图是Schaeffler图和Delong图。
室温下铁素体的测定有四种形式。它们是：（1）金相测定；（2）成分曲线图；（3）磁测量仪；（4）X-射线。
其中，成分曲线图，允许从沉淀物的组成估计焊缝金属的铁素体。
Schaeffer曲线图规范焊丝的供货规格；DeLong曲线图不仅应用于以上领域，曾作为ASME标准的一部分。在ASME1994-1995年冬季修订中。1992版WRC曲线图取代了DeLong曲线图。
Schaeffer曲线图、DeLong曲线图、1992版WRC曲线图分别如下所示，X轴表示镍当量，除非特别声明含碳量最小值均为0.03%。耗材和母材的Cr-Ni当量由一组铁素体含量经验线绘出，虚线表示轧制合金的奥氏体带的近似边界。测定铁素体含量时，先根据合金成分计算单位铬当量和单位镍当量，然后把两个数值分别标到曲线图的X轴和Y轴上，确定铁素体含量点在曲线图的位置，从而确定铁素体含量。
使用这此曲线图时的注意事项：
（1）这此曲线图不一定精确反映焊接工序、技术、稀释或者冷却率对铁素体含量的影响，只有当焊接条件和研究人员制表时的焊接条件相近时，才可以应用这此曲线图。
（2）Schaeffer曲线图和DeLong曲线图都没有很好地考虑Mn元素的影响。当Mn元素在焊材中的含量超过2.5%时，从两种曲线图得到的铁素体含量都会比实际数值严重偏低。
因此由上述成分曲线图得到的结果，只应用作焊接耗材选择时的参考或作为铁素体含量的近似值。绝对不允许作为焊材铁素体含量的最终结论。当需要精确测量铁素体时应该使用测磁仪器，并遵从耗材和生产商的指引。

[ 本帖最后由 bj2008 于 2009-9-11 21:25 编辑 ]

hjl6025 · 发表于 2009-9-12 08:52:55

呵呵很早德国一名作家就写过一本叫焊接冶金的书我觉得是迄今为止写的最好的焊接书籍有深度但又能看的懂很直观实际作用蛮大

system36 · 发表于 2010-9-27 16:22:40

5# hjl6025 能告诉我是那本书么？

bj2008 · 发表于 2010-9-28 20:20:09

不锈钢焊接冶金/(德)埃里希·福克哈德/栗卓新，朱学军译/化学工业出版社/2004年4月
本书是Erich Folkhard在总结德国和其他国家冶金工作者对不锈钢和焊缝金属冶金研究成果的基础上，结合自己的研究工作进行的系统阐述，内容包括不锈钢焊接时焊缝的凝固、相的析出、结晶的形态等基本理论以及成分、一次结晶组织、固态转变后的组织和焊缝性能之间的影响规律，并且推荐了最佳的焊接工艺。书中将理论与实际相结合，内容全面，同时又易于不同水平读者理解。
http://www.3dportal.cn/discuz/viewthread.php?tid=286933

qilupzh · 发表于 2015-3-11 14:55:05

hjl6025 发表于 2009-9-12 08:52 static/image/common/back.gif" }, Q) b8 Z7 T( @4 {
呵呵很早德国一名作家就写过一本叫焊接冶金的书我觉得是迄今为止写的最好的焊接书籍有深度但又能看的懂 ...

下载了，拜读中。。。

qilupzh · 发表于 2015-3-11 14:55:20

bj2008 发表于 2010-9-28 20:20 static/image/common/back.gif4 D/ P% _* @ p( p: E' C
不锈钢焊接冶金/(德)埃里希·福克哈德/栗卓新，朱学军译/化学工业出版社/2004年4月( j4 ~6 c4 o! x s! ]
本书是Erich Folkhard在 ...

下载了，拜读中。。。
