求联轴器图纸，dwg格式的，谢谢

沉重的翅膀

求联轴器图纸，dwg格式的，谢谢

Gloria.Wu

我有电机轴联轴器dwg的图纸，不能直接传CAD图，只能传PDF，不知对你是否有帮助，见附件。

hhq426

型号	公称扭矩 N.m	d	D	L2		L3		L4	L		f	w	转动惯量kg.m2
				Y	J1	Y	J1		Y	J1			WSD型		WS型
													Y型	J1型	Y型	J1型
WS1 WSD1	11.2	8	16	60	-	80	-	20	20		8	8	0.06	-	0.08	-
		9		60	-	80	-					10
		10		66	60	86	80		25	22	10			0.05		0.07

[ 本帖最后由 hhq426 于 2009-9-22 13:05 编辑 ]

hhq426

WS2 WSD2	22.4	10	20	70	64	96	90	26	25	22	10	10	0.10	0.09	0.15	0.15
		11		70	64	96	90					10
		12		84	74	110	100		32	27	12	12
WS3 WSD3	45	12	25	90	80	122	112	32	32	27	12	12	0.17	0.15	0.24	0.22
		14		90	80	112	112				14	14

hhq426

WS4 WSD4	71	16	32	116	82	154	130	38	42	30	16	16	0.39	0.32	0.56	0.49
		18		116	82	154	130				18	18

hhq426

WS5 WSD5	140	10	40	144	116	192	164	48	42	30	18	18	0.72	0.59	1.04	0.91
		20		144	116	192	164		52	38	20	20
		22		144	116	192	164				22	22
WS6 WSD6	280	24	50	152	124	210	182	58	52	38	8	24	1.28	1.03	1.89	1.64
		25		172	136	330	194		62	44		25
		28		172	136	330	194		62	44		25

hhq426

WS7 WSD7	560	30	60	226	182	296	252	70	82	60	30	30	2.82	2.31	3.90	3.36
		32		226	182	296	252					30
		35		226	182	296	252				35	--
WS8 WSD8	1120	38	75	240	196	332	288	92	82	60	40	--	5.03	4.41	7.25	6.63
		40		300	244	392	336		112	84
		42		300	244	392	336

WSD/WS精密轻型万向联轴器

hhq426

万向节简图

110110asd

我传几个DWG的，有五种联轴器的装配图，cad格式的

沉重的翅膀

谢谢各位了热心帮助，尤其10楼的为标准dwg格式图纸，对我非常有用，谢谢

wlqfa

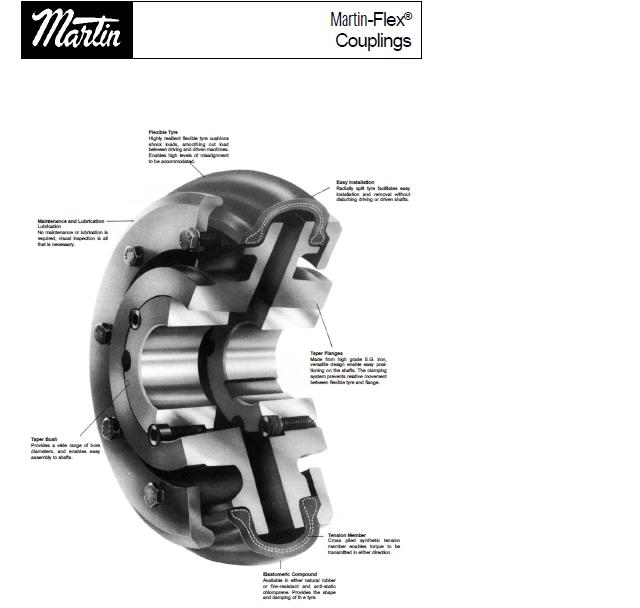

给你介绍一种新的---轮胎联轴器

lianq.wu@yahoo.com.cn

" ^: r* ~# ^; ^4 `. V" n

WANGF

我有，邮箱JS.WF@163.COM

beenet

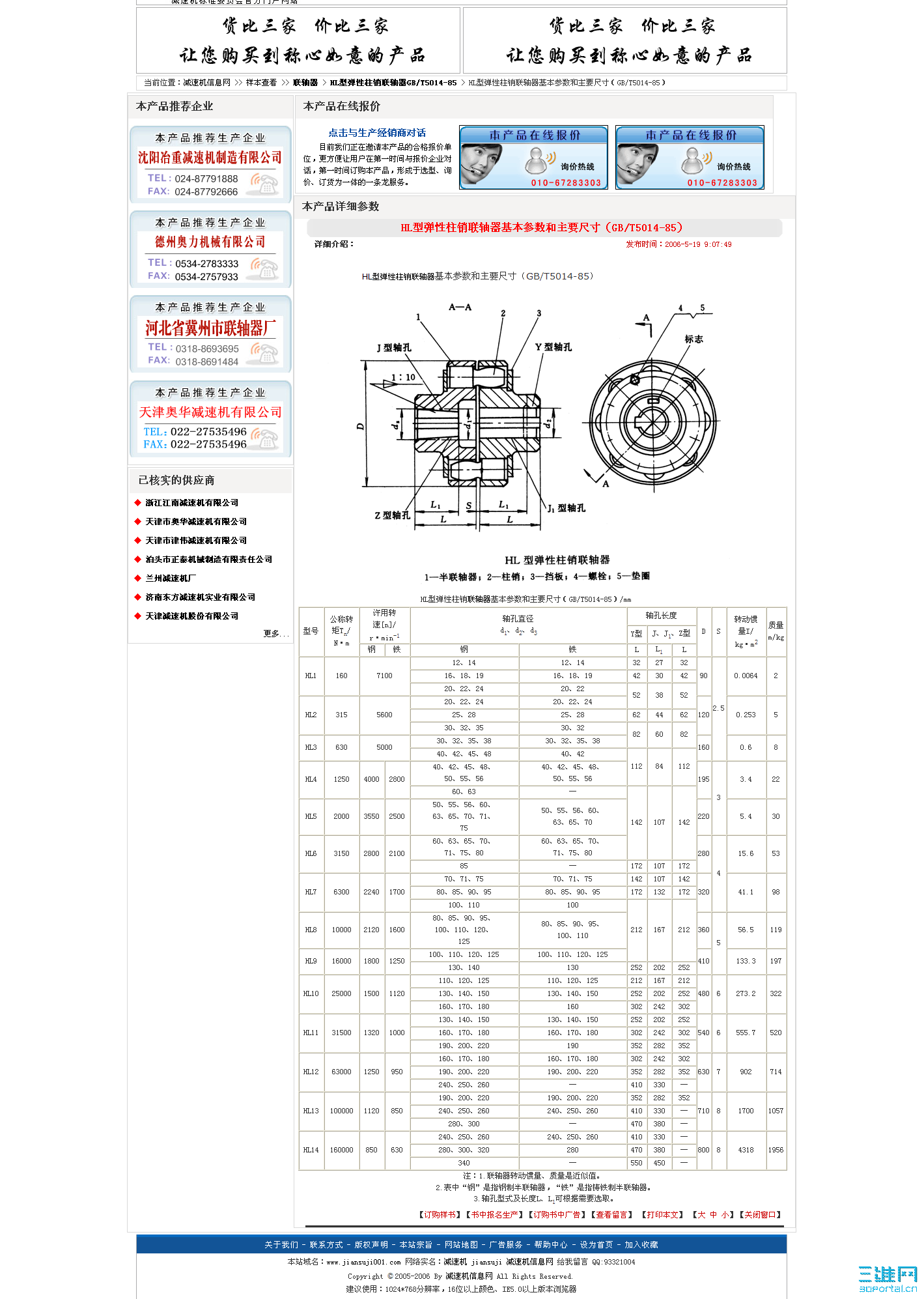

HL型联轴器  上的尺寸给你参考一下

ac_mp5

ding!dingding

lzy19871213

资料很好，谢谢楼上各位

guxingshan

共同学习，提高。谢谢楼上各位。
