[已解决] CAD绘图区域问题

[复制链接]
发表于 2009-10-20 14:50:39 | 显示全部楼层 |阅读模式 来自: 中国浙江湖州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

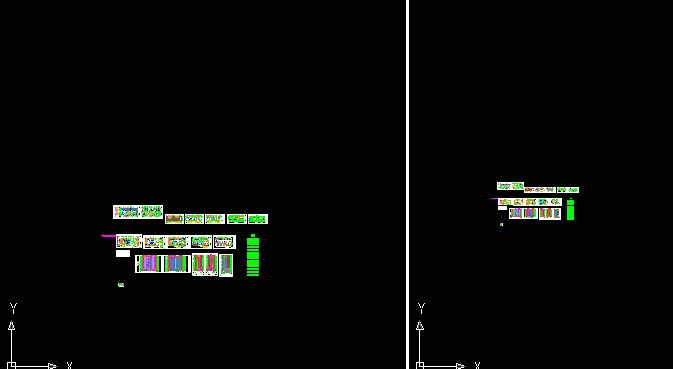

CAD绘图区域怎么分成两部分,如下图。这是怎么回事,请高手们帮个忙。
( V6 f. g& E4 z5 n2 S  }
  ]" {0 w/ U+ Z: ^2 W[ 本帖最后由 624617205 于 2009-10-20 14:54 编辑 ]
发表于 2009-10-20 15:11:17 | 显示全部楼层 来自: 中国上海
点视图(菜单)→视口→两个视口,再右击选垂直(或命令行输入V),就是楼主要的效果。

评分

参与人数 1三维币 +3 收起 理由
woaishuijia + 3 应助

查看全部评分

发表于 2009-10-20 16:09:55 | 显示全部楼层 来自: 中国北京

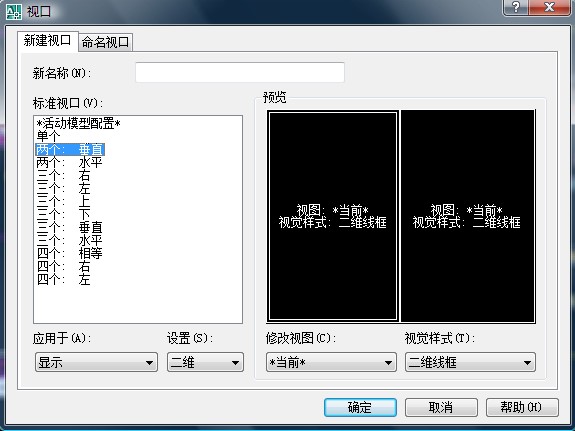

2#说的是对的,再帮2#贴个图说明一下!

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 应助

查看全部评分

发表于 2009-10-20 17:30:39 | 显示全部楼层 来自: 中国河南洛阳
哎,常年不用这个命令都忘了,巩固学习了!
发表于 2009-10-20 20:19:48 | 显示全部楼层 来自: 中国湖北潜江

回复 1# 624617205 的帖子

2#说的对!我以前也遇到这样的问题!
