建立了属性连接的工程图

ONL7834337 · 发表于 2009-11-2 13:37:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

怎么表达了~~~~？？？？？如何建立了属性关联的工程图，关于材料明细表，零件图模板，工程图模板的关联属性，能方便出图`~！

ONL7834337 · 发表于 2009-11-2 13:38:44

忘记说了~！我用的是SW07

dyzsc · 发表于 2009-11-2 14:02:21

支持楼主，由于初学，自己搞得容易错，恳请高手分享下。

ONL7834337 · 发表于 2009-11-2 17:04:52

谢谢`~~！有你支持我更有信心了`~！

ONL7834337 · 发表于 2009-11-3 08:22:56

有没有人要告诉我`~~！

ONL7834337 · 发表于 2009-11-3 10:59:00

再顶一下~~！

chif0360 · 发表于 2009-11-3 12:45:51

原帖由 ONL7834337 于 2009-11-2 13:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& d7 I! J9 c( K( G x u& {怎么表达了~~~~？？？？？如何建立了属性关联的工程图，关于材料明细表，零件图模板，工程图模板的关联属性，能方便出图`~！

你说的什么啊，都不知道你到底想干嘛，想要模板，明细表，论坛里多的是

lishuguang1 · 发表于 2009-11-3 12:54:35

就是在论坛上下载了，仍要进行一定的属性项目填写方能在工程图中自动显示！

ONL7834337 · 发表于 2009-11-4 08:12:12

我想学着做，你能和我说说方法么~！还有就是这些模块怎么属性关联~！

ONL7834337 · 发表于 2009-11-4 08:14:30

我自己有做过几个模版，不过出图时，却不一样，不知道是模版错了~！还是关联属性没填好~！

素木 · 发表于 2009-11-4 09:54:06

我自己用的模板
使用时把模板拷到目录下: ?:\?\SolidWorks\data\templates ? 表示自己装sw的文件夹路径

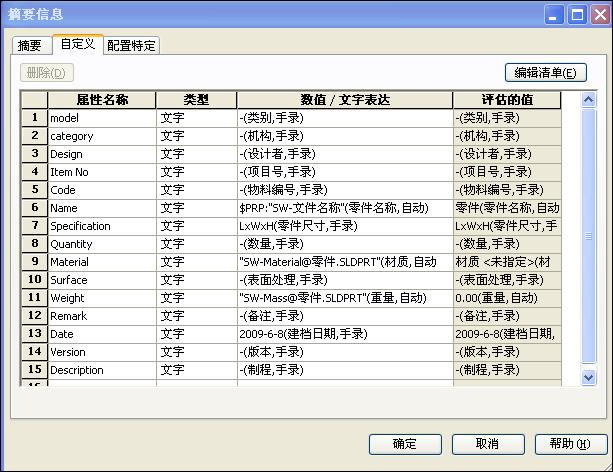

打开sw软件--菜单"打开"--文件类型选Template--选择"零件.patdot"--菜单"文件"--属性
然后就进入了修改界面,把需要输入的参数输入就可以了.

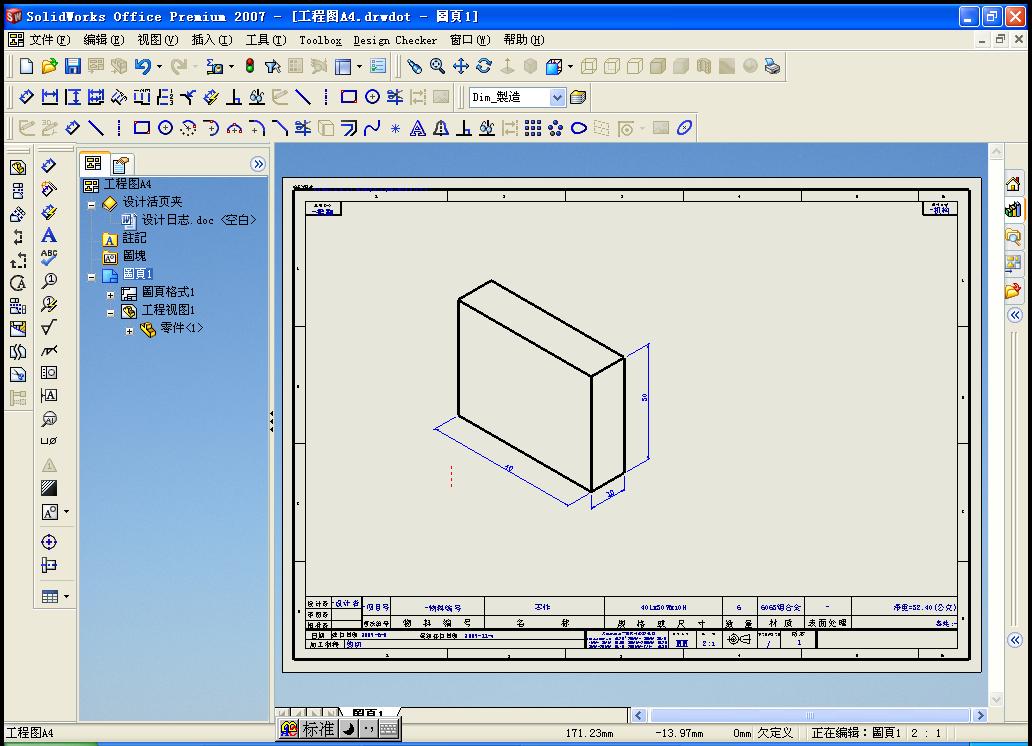

画工程图时选工程图模板然后插入零件,所有的属性就会自动显示了.

素木 · 发表于 2009-11-4 09:57:50

我想知道的是
比如钣金展开后sw会不会自动计算钣金的长宽,且怎么能显示出来,或者使用什么参数及计算方法,我不想手动输入.

素木 · 发表于 2009-11-4 10:07:16

放在同一目录下

ONL7834337 · 发表于 2009-11-6 09:39:25

谢谢`~~！
不过我想学点做模块的方法~~~！和模块间的关联属性的填写

素木 · 发表于 2009-11-6 15:23:54

打开上面工程图的模板
绘图区域右键点击选编辑图纸格式就进入编辑模式了,你可以选中那些参数右键选属性就可以看到它写的是什么了.重要的一点是所调用的参数必须是在零件里已经设好了的或者是sw本身带有的.

ONL7834337 · 发表于 2009-11-7 11:36:53

qiyuezhuifeng · 发表于 2009-11-17 18:49:51

感谢素木提供的资料，正在学习中
