求助 solidworks 椭圆锥展开

liaolingfei · 发表于 2009-11-18 22:01:34

您需要登录才可以下载或查看，没有帐号？注册

x

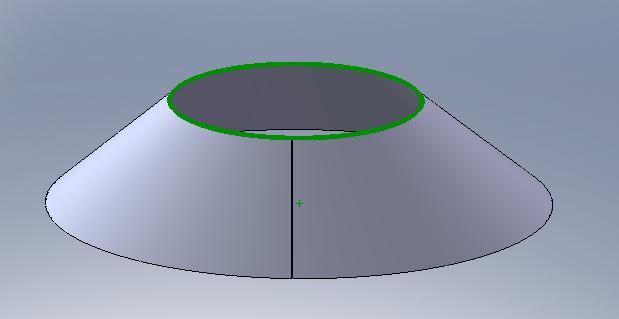

求助，请教哪位高手，能告诉我，solidworks 椭圆锥展开的方法，附图

fgshrl · 发表于 2009-11-20 10:21:16

在做好的圆锥上切一条尽可能小的缝，你图中黑线，再用插入折弯处理，折弯半径选为0，释放槽选为撕裂型，选切口线为固定边（面），确定，再用展开命令，OK.。

liaolingfei · 发表于 2009-11-20 19:51:05

我试过了，用你上面的方法，对椭圆锥形是不行的，

fgshrl · 发表于 2009-11-23 09:15:30

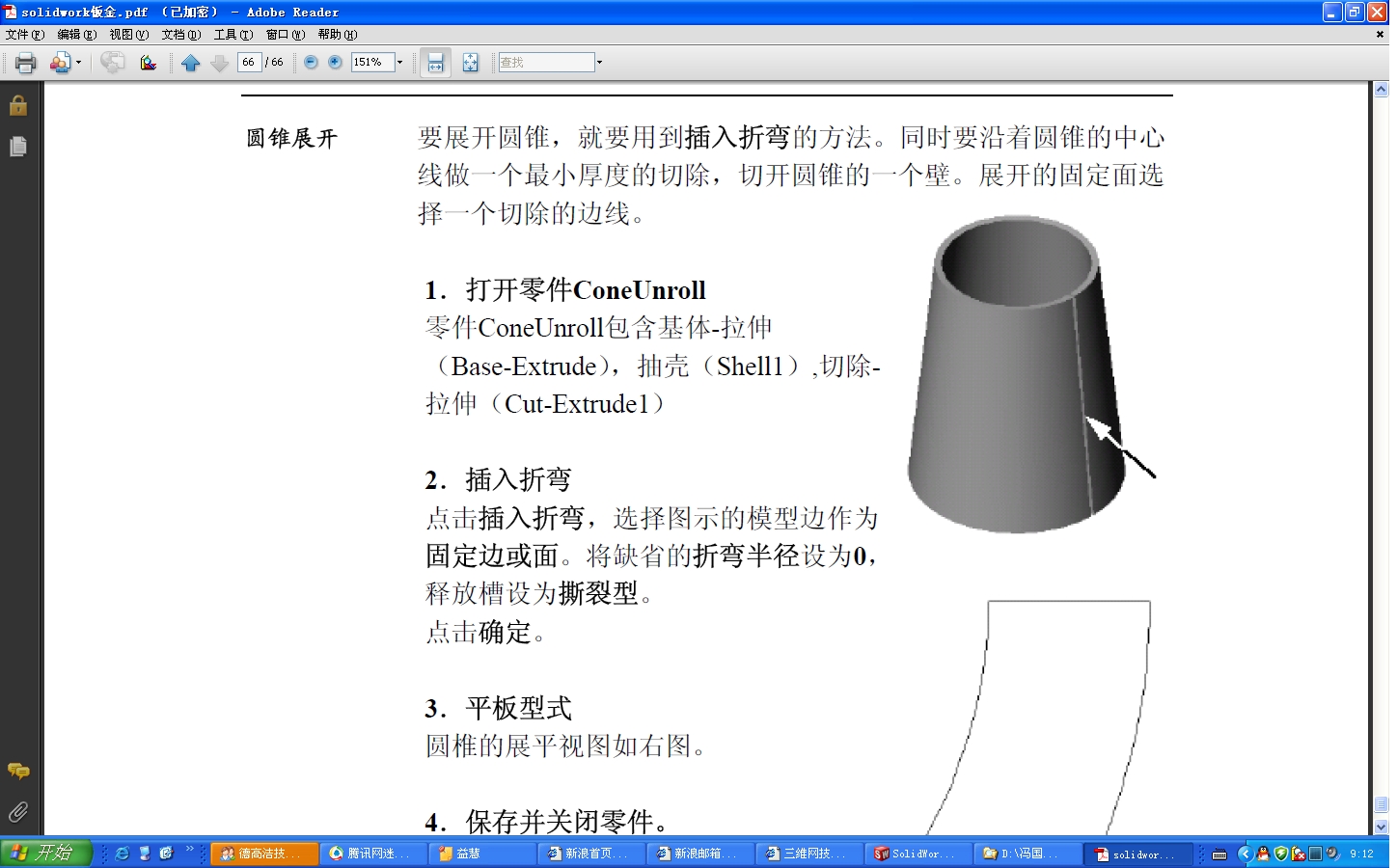

看看这个，我试过了，没问题的。

hnxydclz · 发表于 2009-11-23 15:26:53

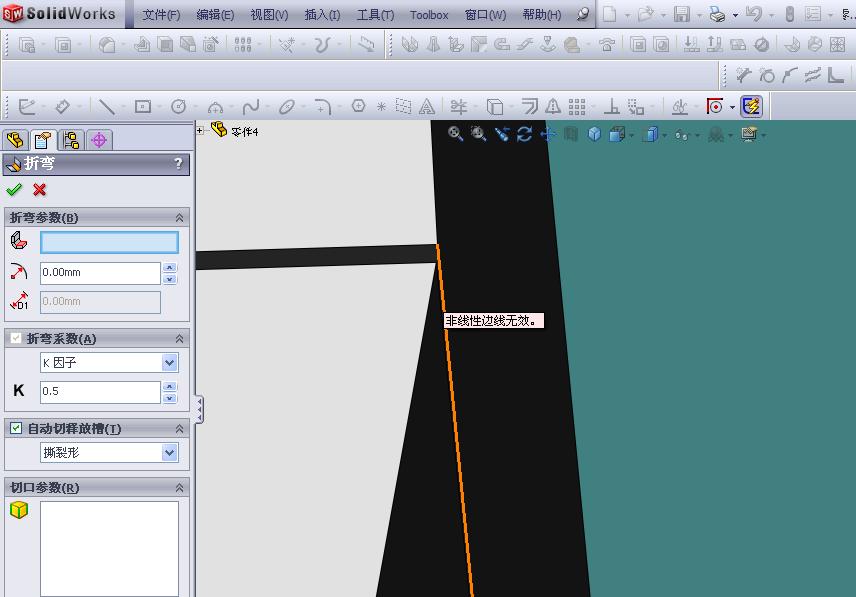

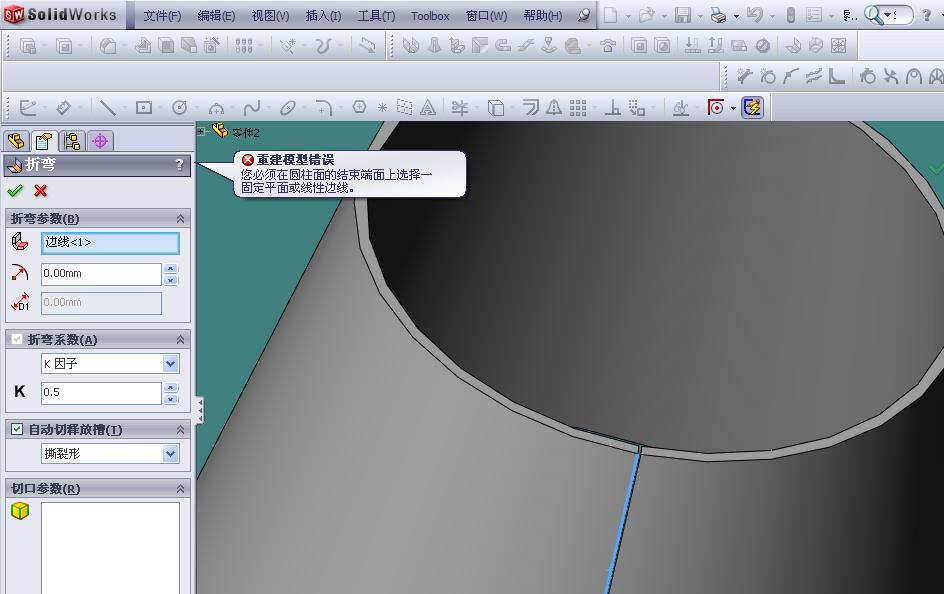

我的拉伸的也不行，说是非线性边线？？怎样才能生成线性边线？

带缺口的草图直接钣金-放样折弯可以。怎么跟教程上讲的不一样？？？

liaolingfei · 发表于 2009-11-23 22:01:28

我想他还是没有明白我的求助，我要的是椭圆加锥形的图例，他给我的只是经对锥形的钣金，我希望他能看清楚我的图片，。

xhy88 · 发表于 2009-11-26 10:39:31

学习了

:) :) :) :)

mm123nn456 · 发表于 2009-11-28 16:18:57

:lol: :lol: :lol: :lol:

exiuku · 发表于 2009-12-2 22:26:29

那就让我来帮助一下楼主吧…………

zhaoweiping121 · 发表于 2009-12-8 21:31:54

楼主的这个问题我在很早的时候就已经碰见过了，并且涉及到得是三位椭圆曲面展开，一直没有解答，希望管理员或者其他高手能帮忙解答下，谢谢！

sundavid · 发表于 2009-12-9 09:28:20

只能在钣金里画两个缺口圆或缺口椭圆，然后放样折弯。只有这样才能展开。
