关于工程图的 视图方向！！

jiba35

以前我是用SE制图的，因为换可工作，所以不得不重新学SW。但是，在用SW做工程图的时候，发现SW在做工程图的时候没有SE方便。

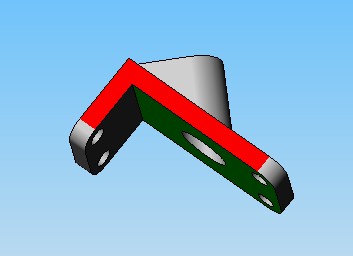

. a3 K' e  z5 x* k$ F; k: `SW没办法自定义视图的方向！ 比如 以下图一为例子
  w$ E3 k; x) k2 z, t

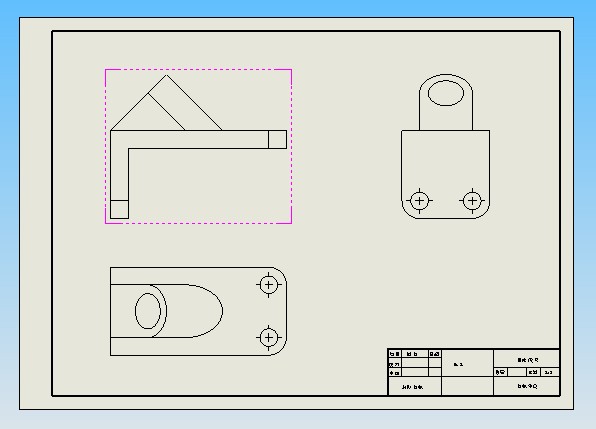

! p& v# z; `$ Z! I1 v# A8 q我们在做工程图时 要用红色的那个面作为主视图的面，如图二

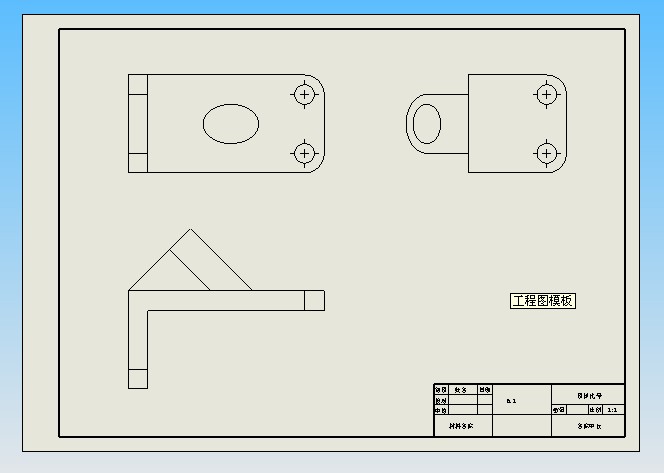

可是  SW默认为 绿色的那个面作为主视图的面  如图三

当然  图三 也是可以通过 删除其他视图并重新“投影视图” 获得和图二一样的效果


5 [% N. L: t6 S& t3 `, A0 x. p- z3 N还有在工程图中插入“模型图”的时候，方向也不是很好把握， 没办法往右下角放下 投射  轴射图

不知道是因为我是新手 还是原本就这样

只是说出我个人的体会 ！！！

[ 本帖最后由 jiba35 于 2009-11-24 17:10 编辑 ]

GAOLIZHONG1974

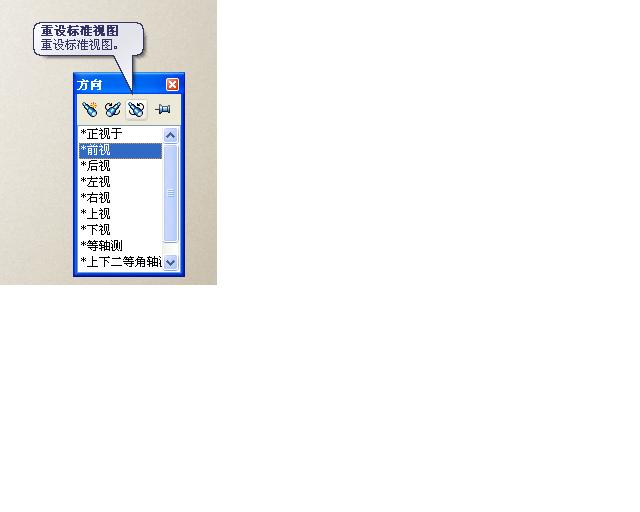

你可以选中红色的面，然后正视，再按空格键，调出视图菜单，选择前视，再选择重设标准视图，就可以把红色面正对的图改为主视图了。

[ 本帖最后由 GAOLIZHONG1974 于 2009-11-24 17:15 编辑 ]

cygoodcn

楼上讲的好，还真没注意到这个功能，受教了，谢谢

loveelva0

补充一下2楼
1、在模型视图中可以右击模型的某个面——正视于
2、在工程图中是可以直接投影轴测图的

jiba35

多谢指教 谢谢 这个方法很有用谢谢

) i0 \! r! }0 r5 {  |  U2 s但是必须注意的是  这个方法只能用在刚开始做工程图的之前 就要指定出正视面
* H( O! ^% e: W
不然等工程图建议完成后 在设置这个正视面 然后再重新建模就不能得到这个效果

jiba35

原帖由 loveelva0 于 2009-11-24 21:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
补充一下2楼
1、在模型视图中可以右击模型的某个面——正视于
& C& [: i! _! g: l+ k- W2、在工程图中是可以直接投影轴测图的

1、在模型视图中可以右击模型的某个面: 最近的命令--- 正视于

jiba35

根据 2# 4# 的两位大哥  我找到一种做轴射图的方法 不知道是不是最简便的
. t4 p" K  @( B/ T  Q
$ Q% U) [0 V# w& n4 w( `8 ^  g先在模型图里调好模型的视角
+ N/ h  H3 C" a
. Z4 t# Z6 W, d: r0 W然后在做轴射图的时候  左边属性管理器  的方向选栏里 选择“当前模型视图”  如下图

mkey

按二楼的方法，我怎么做不成功呢，在工程里还是体现不出来

jiba35

原帖由 dongjiekey 于 2009-11-25 08:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. K$ l* B) N7 O+ x1 O按二楼的方法，我怎么做不成功呢，在工程里还是体现不出来

! f& M/ s, A) J0 Q# M% ]我可以做出来！！！

915546391

用起来挺方便的。
