如何标注工程图的线架图和隐藏线图？

ntyanlei · 发表于 2009-11-25 21:56:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题(如何标注工程图的线架图和隐藏线图？)，在画工程图时出现如题的麻烦，请问各位师傅，是我软件不对还是本身就这样啊，有没有办法解决？

[ 本帖最后由 ntyanlei 于 2009-11-27 19:31 编辑 ]

gnosgnahz · 发表于 2009-11-26 07:56:42

上张图吧！不是太明白！

阿牛2005 · 发表于 2009-11-26 08:10:25

在系统选项，显示/选择中右边的隐藏边线选择，允许就可以了。我想这个就是你要的吧。

ntyanlei · 发表于 2009-11-26 21:28:20

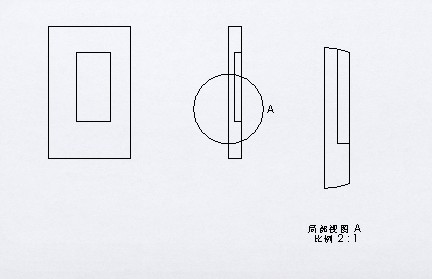

如截图所示零件，我在工程图模式下选择线架图，想标注拉伸切除的尺寸。

lai236994 · 发表于 2009-11-27 08:14:04

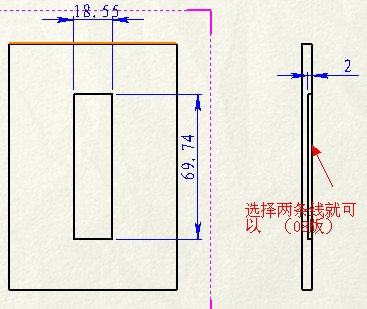

楼主看下这个图

helloyf · 发表于 2009-11-27 09:06:22

搞不懂，来个剖视不是更直观与好标注吗？

272163637 · 发表于 2009-11-27 10:11:56

楼主自己都不明白想怎么搞！

ntyanlei · 发表于 2009-11-27 19:21:19

原帖由 lai236994 于 2009-11-27 08:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) j/ r q1 y- u p' L; `楼主看下这个图. ?1 m. M- J* d) x) K; n- b4 X- B
1507648

这位师傅，我知道正常情况下是这样标注的，我的版本怎么不好标注啊？（我问的是“是我软件不对还是本身就这样”），呵呵，各位见笑了！

[ 本帖最后由 ntyanlei 于 2009-11-27 19:29 编辑 ]

ntyanlei · 发表于 2009-11-27 19:27:29

原帖由 272163637 于 2009-11-27 10:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif& i" L7 e( N9 c1 J4 t/ V
楼主自己都不明白想怎么搞！

是啊，不懂就要问，你2009好标注吗？

扫街 · 发表于 2009-11-30 12:19:17

提示: 作者被禁止或删除内容自动屏蔽

ntyanlei · 发表于 2009-11-30 19:28:37

谢谢大师，以后就算草图我也会做到规范的！
