此中心线在UG制图如何标出？？？

仙中壶

在实体建模中画一条直线
或者草绘中画一条直线，
然后把它改成中心线
3 F7 u4 u# M5 G+ l# ^4 C0 ^我只会这一种，呵呵。

opportunirt

制图里面入草图画线再改中心线就可以了，

leftwall

没有这么标的吧？直接标注孔与边的距离不就完了

yeyangnuaa

那些孔不是整体对称，LZ搞这样一根对称线没有实际意义
* r) X4 u3 f$ N/ d8 a# I  ?. w
) K9 T5 a0 ^1 s* S3 [% @+ Z从制图角度来说也是不合理的

xiaolong6540789

简单呀  呵呵

leftwall

原帖由 opportunirt 于 2009-11-27 11:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 p- j: ]# O. {" i6 M" t6 e" f: r制图里面入草图画线再改中心线就可以了，

刚才试了一下，在建模环境下，如果草图和拉伸（或其他特征）是独立的【相当于右击特征选择“使草图为外部”】，那么在制图环境中草图就可以显示出来（比如楼主要的“中心线”）

qhywyq

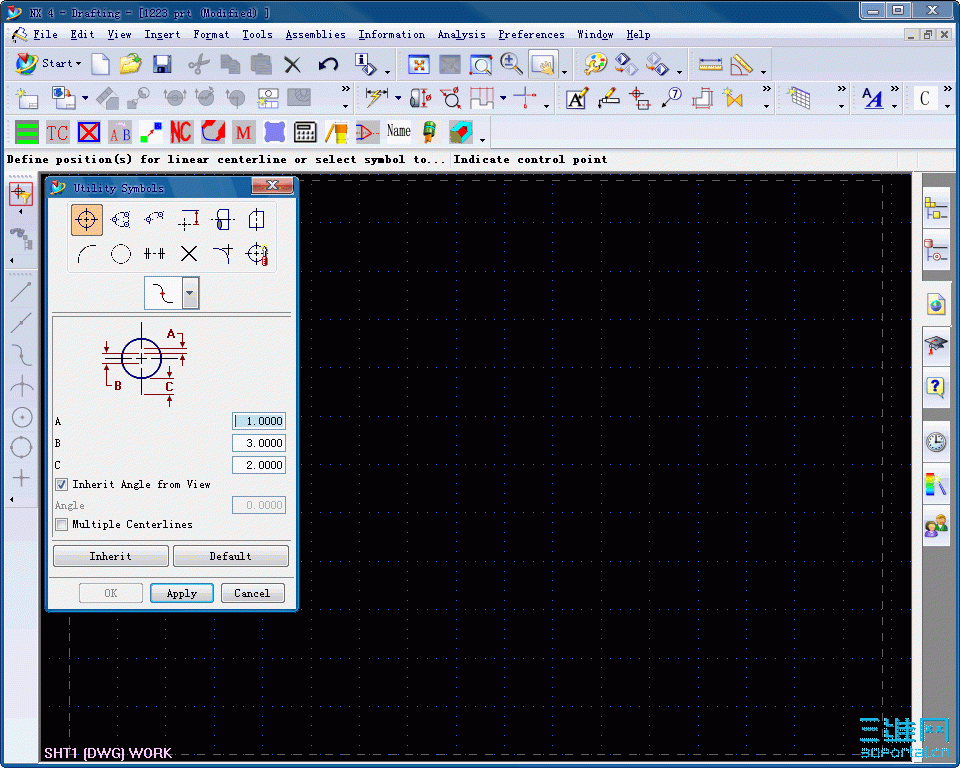

插入-符号-实用符号
8 \  Z& `7 H: A1 ~! o* p- k' b
有很多添加中心线的方法。楼主可以根据情况灵活应用

仙中壶

这样

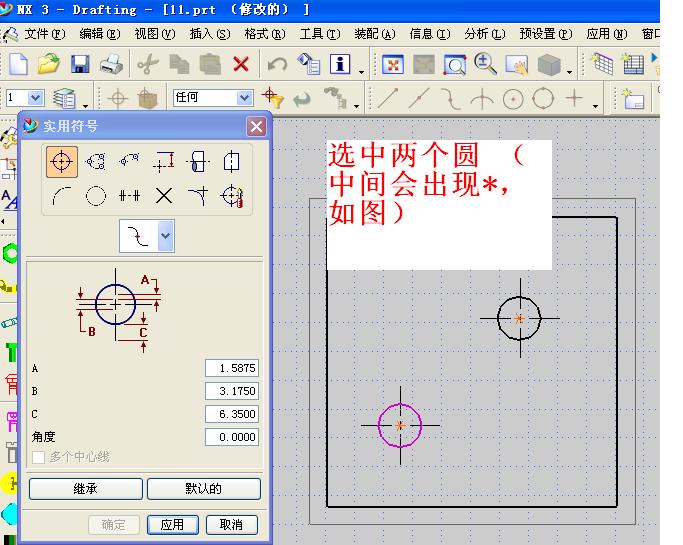

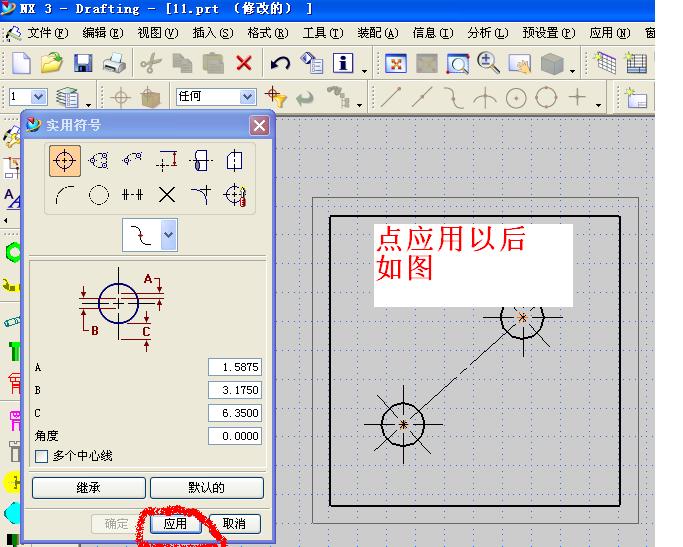

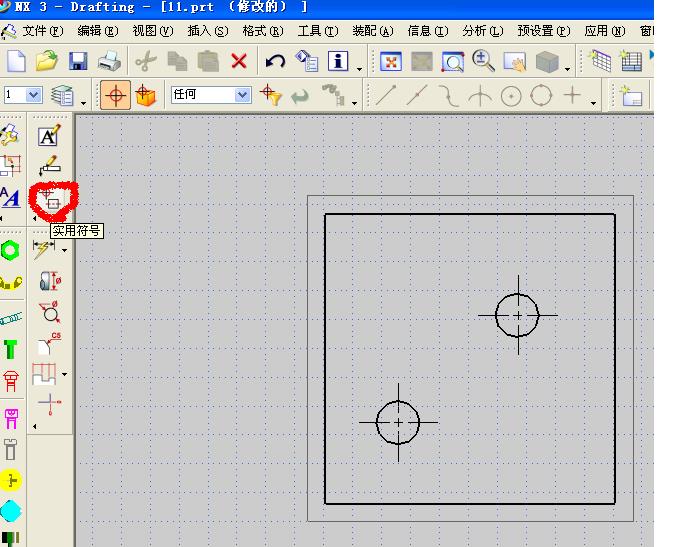

压缩包里面是录像

skyhawk789

个人感觉这个用  实用符号  命令无法实现 不知是否有高人做的到?

只能在扩展下面绘制线条 然后编辑线形!!!

leftwall

原帖由 lg64987572 于 2009-11-27 17:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 p1 ?" L; O6 t1 h/ D! u% W) ^6 O; Q4 g4 }
但是没有两孔中的中心线？？路过的大虾是否可以出个小小教程

1 L! |3 ~* b) a4 E5 A2 B6#说的已经很明白了
还有就是我的回复8#不清楚？那我再说一下：
6 H4 M7 D7 i- A* a/ F7 C* ?比如你先画草图【此时生成的是独立草图】，完成之后再选择拉伸（或其他命令），这种情况下草图是能显示在制图环境中的。
' N% W& N5 G& e9 }$ p如果你是直接选择拉伸（或其他命令），然后在拉伸环境下画草图【此时生成的是依附于拉伸（或其他命令）的草图】，这种情况下草图不会显示在制图环境中。

andy1414

要劃這線也要有基本圖學的要求，否則就是多此一舉，
不知道你劃這線有何意義。
不如直接標示圓孔中心既可

陈传兵

不好意思，我对标注中心线不懂，请问楼上各位朋友怎样把已知线改为中心线？

l2689

确实是个难题
$ I% B" F: J7 d) n: X% r
! @9 X  K6 O6 a! P/ T+ r[ 本帖最后由 l2689 于 2009-12-27 22:41 编辑 ]
