关于图形高度问题

xyf0809

请问：当我拿到客户的一张平面图时，在主视下看里面很多的图形高度都不一样，有什么办法把他们弄到同一个高度下，成一个真正的平面图，若是一个一个去移动那 就算了，因为有很多线，而且高度偏差不一，跟本看不准移动的位置
7 x: e) `( m+ \& T. o' u请高手指教！

ftgww123

好像不是太明白，楼主贴个图，再说清楚一点。

qiyang0925

平面图是不存在高度差别的，除非是立面图或剖面图。
如果是一块一块的图形，而只是图形摆布的高度位置不同，那只能一个个的去移动了。

ssunrise

图纸肯能是经过3dmax之类的软件吧，如果真的高度不同，可以在cad里面打开3维窗口看看。

sealive_leafage

楼主说的应该是用户坐标系不同，绘图在不同的层面；
) [  y6 R  x% M: y& K( F, Q/ |! C9 J如果UCS的XY平面是平行于世界坐标系的XY平面的解决办法简单；首先将坐标系统切换的世界坐标系（CAD默认的），就是把每一个层面上的对象都移到世界坐标系XY平面上，手工方法是任意选择对象上一个点，然后移动到世界坐标系的(0,0,0)点即可，原理就是将Z归零（好像有个工具可以归零Z坐标值）；如果UCS的XY平面是存在夹角关系，就要先使用ROTATE3D命令转到平行，在重复上面的步骤；
% L$ e3 E* _+ H/ M# h! j在世界坐标系下选择UCS内的所有对象，在“特性”内把标高归零也可以解决，或者直接修改Z值为零；

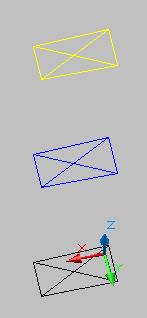

! I5 L/ p7 [/ |) }# Z世界坐标系下楼主的图是否类似下图：
' Y9 c1 b3 _( o0 S! T% y  N! r( n
[ 本帖最后由 sealive_leafage 于 2009-11-30 20:14 编辑 ]

caslee

原帖由 sealive_leafage 于 2009-11-30 20:03 发表 http://3dportal.cn/discuz/images/common/back.gif
* N' q1 t% L0 Z  A4 Z楼主说的应该是用户坐标系不同，绘图在不同的层面；
# q: d0 A8 ]  d如果UCS的XY平面是平行于世界坐标系的XY平面的解决办法简单；首先将坐标系统切换的世界坐标系（CAD默认的），就是把每一个层面上的对象都移到世界坐标系XY平面上 ...

贱人工具箱里边有个Z轴归0
对于有些图形它好像会失效

" W  @4 |, x5 Q+ {/ Q可以全部选择图形 然后在特性里边把z坐标通通设置为0最简单实用
造成这样的原因是本身图纸是三维的 后来的人在上面xy平面上画线

maoyangmy

使用对象特性工具面板，将其中的Z值都改为0即可

ssunrise

原来坐标系有这么难。

SMALLGHOST

原图是不是采用了"透视"的方式呀?
; u2 U9 p0 c2 s1 P楼主拿到了是计算机文件还是实际图纸呀?

xyf0809

找人做了一个二次开发的文件，导入进去就全在一个平面了，谢谢各位！
