能否开发一个镜像工程图的功能

haiertao88 · 发表于 2009-12-2 10:19:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我们单位所有的对称件不给在图纸上注明此件对称的字样，一律要重出图纸。在autocad里面一个镜像就可以完成。但是在solidworks里面却要重新出图和标注尺寸。实在麻烦。请问有没有好的方法、或者功能。

扫街 · 发表于 2009-12-2 11:37:03

提示: 作者被禁止或删除内容自动屏蔽

zimo · 发表于 2009-12-2 15:31:10

在part中把做好的零件镜像（实体）出来，然后隐藏原来的实体，再导入工程图即可。
另外，用配置是不是也能解决呢？我这方面不太熟悉，高手可以说一下。

zimo · 发表于 2009-12-2 16:03:24

亲自试过了，用配置没问题，也更有说服力，哈哈。

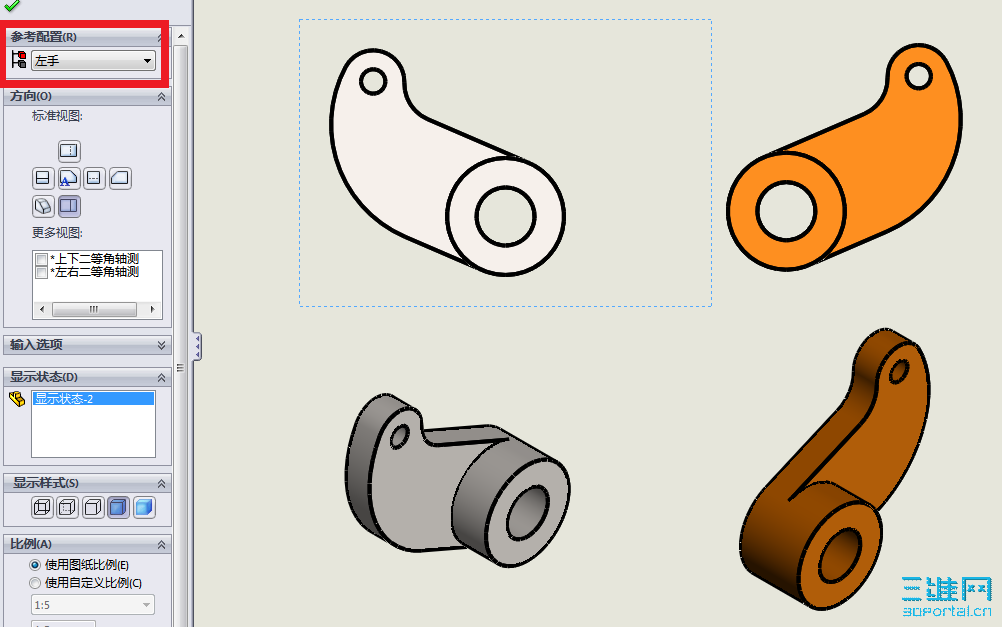

图中右侧黄色为原始零件，左侧灰色是同一个零件的另一个配置。

[ 本帖最后由 zimo 于 2009-12-2 16:05 编辑 ]

xianshuai · 发表于 2009-12-3 18:57:39

以前我们公司出图的时候如果有对称件时就在技术要求里标明对称加工就完了，现在到了新公司对称件也要出图纸，确实挺烦的。目前我也没好办法解决，只是把对称件在新的工程图里重新标注一次！

haiertao88 · 发表于 2009-12-4 08:46:54

2楼你脑子有毛病吗，我说了我没有建模型吗？？后面的朋友都可以看的明白。3楼和4楼的朋友虽然可以把图搞到工程图里，但是尺寸依然要重新标注。我的意思是。在原有建模和出好工程图的基础上整体镜像一个完整的工程图。你明白了吗，还是5楼的朋友看的明白点，但是他也和我一样没有办法。

wuuuuu · 发表于 2009-12-4 09:56:11

三维+二维呗。三维出来一个工程图后，另存为dwg格式后，到AutoCAD中，镜像一下。
虽然麻烦点儿，但是比较实用。

haiertao88 · 发表于 2009-12-4 14:42:10

如果用7楼的方法可以是可以，但是这样solidworks就永远没有提高。

xianshuai · 发表于 2009-12-4 19:01:44

原帖由 haiertao88 于 2009-12-4 14:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif" h- d" m7 T. E
如果用7楼的方法可以是可以，但是这样solidworks就永远没有提高。

不管怎样，一台设备对称件也不会很多，多花点时间出个图就搞定了，没必要去折腾！

FZH628 · 发表于 2009-12-4 22:23:05

如果能把装配体镜像一下更好。。

dlj1215 · 发表于 2009-12-5 08:01:35

原帖由 zimo 于 2009-12-2 16:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif; m( @1 K8 @/ z9 @
亲自试过了，用配置没问题，也更有说服力，哈哈。4 ?$ ^( h' E$ t3 L
图中右侧黄色为原始零件，左侧灰色是同一个零件的另一个配置。

4楼的你的配置方法能不能给我们共享下啊

lyh020209 · 发表于 2009-12-5 08:30:32

赞同7楼做法，三维+二维。sw转二维其实很方便快捷，很好的变通方法。当然这样做的唯一缺点是图纸和模型断了关联，模型一旦修改，转换出图得重新来过

FZH628 · 发表于 2009-12-5 12:47:06

镜像的件，尺寸不知道怎么标上。。。。。。。。。

linux1234 · 发表于 2009-12-6 00:25:58

solidworks如此强大，这个问题应该是可以解决的！

[ 本帖最后由 linux1234 于 2009-12-6 00:27 编辑 ]

扫街 · 发表于 2009-12-6 12:14:46

提示: 作者被禁止或删除内容自动屏蔽

haiertao88 · 发表于 2009-12-14 14:25:07

从帖子的开始我就没有问零件如何镜像，再说零件镜像功能2010里面就有，这个我还要问你吗，我问的就是在工程图里如何把镜像后零件的尺寸也镜像过来。你所答非所问。如果你要镜像的零件孔多的话，那就要时间去标注了。

[ 本帖最后由 haiertao88 于 2009-12-14 16:55 编辑 ]
