不老波簡易画可樂瓶

[复制链接]
danilso
发表于 2009-12-8 09:25:11 | 显示全部楼层 |阅读模式 来自： 中国广东惠州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
這画法是由不老叔教程學來加以應用可快速掃出可樂瓶' N& \; P2 t  ?, Z! W
画一條螺紋線
) O% a: m9 k$ a: T cock6.jpg ; [4 `/ t5 W) [/ P
把螺紋線引用為正玄曲線,画上可樂瓶線條8 f( p4 D% y7 Y3 |8 K! u+ j
4 W! F6 K* P5 V" a画一條渦捲線轉一圈7 e1 e) p6 n8 g& C3 t7 J: A
cock3.jpg , n1 E1 ?- H& c  q  t
畫一圓當掃出路徑
4 z' y/ b5 t% q4 d& C: [6 ^ cock5.jpg
& Z( t6 M8 P5 H' \% ?  H8 U% g; C掃出的選擇如下圖
' R2 v0 t" T" @9 ]: [0 T% \ cock7.jpg

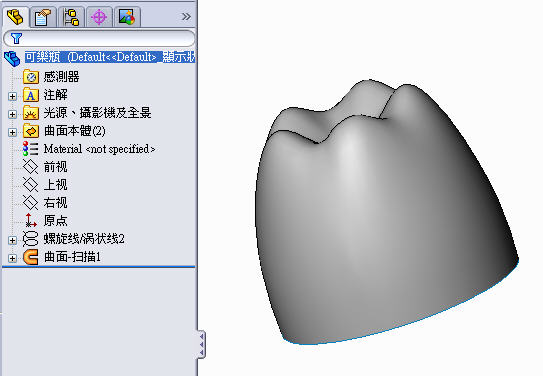

+ ^- O3 ^8 C8 y6 M5 N, _掃出完成
* z! Y+ y' y$ R+ Y; Q cock1.jpg
回复

举报

vkpvkp
发表于 2009-12-8 09:32:33 | 显示全部楼层 来自： 中国河南郑州
他老人家不知现在是否好，好久不见了！
回复 支持 反对

举报

gld123
发表于 2009-12-8 09:37:55 | 显示全部楼层 来自： 中国河北廊坊
谢谢教程，能否传源文件
回复 支持 反对

举报

loveelva0
发表于 2009-12-8 09:51:56 | 显示全部楼层 来自： 中国江苏常州
谢谢分享" ^( z+ ?. G/ ]8 j0 B' W7 p; ^
正弦曲线是否可以用函数驱动曲线代替？
回复 支持 反对

举报

zzp1995
发表于 2009-12-8 10:04:24 | 显示全部楼层 来自： 中国山东淄博
多谢danilso大师
回复 支持 反对

举报

xuxinzhi2006
发表于 2009-12-8 10:08:12 | 显示全部楼层 来自： 中国湖北武汉
谢谢楼主的《简易画可乐瓶教程》与我们分享！
回复 支持 反对

举报

w_hs1
发表于 2009-12-8 10:19:14 | 显示全部楼层 来自： 中国上海
原帖由 danilso 于 2009-12-8 09:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 _- U1 }7 E" \3 b+ b
這画法是由不老叔教程學來加以應用可快速掃出可樂瓶

3 j9 W' |- p" r! E3 o$ h
7 J- p. s( Z( t& ~2 o  \大师好，作品做得很好。) g5 Q; M* D  i" N# ?' F
不过，此法是基于SW2005的条件下做的，在SW2006以上版本我一般都用环状螺旋波面来做，虽然多了一个曲面，但少了两个螺旋线，更主要的是容易理解。
/ g9 M) t7 b8 B4 E1 e2 F( `
$ w0 ~6 |5 Z: G- X
% Y" s9 F' C  r9 @9 L% T  `9 _
1 a2 n3 H0 U( \& X4 P% P6 f4 N9 `& @. O; I
原帖由 vkpvkp 于 2009-12-8 09:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 b- C: T7 {0 y. s% B! U, p5 p9 b他老人家不知现在是否好，好久不见了！

$ n  X& v8 O; Y3 g& c: C7 G) L$ F5 J. h; K1 u6 m
谢谢关心，我现在很好，只是年事已高，较少来论坛。% A7 o% M# Q* R& M1 z3 Z4 }

" x3 a8 S/ q) ]9 h9 p: G2 P7 x1 x" H4 X
8 e% b( Y, v6 G

1 g% Z8 j  N( K% F0 M* F
原帖由 loveelva0 于 2009-12-8 09:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 |' Q' K; u( y; T! c谢谢分享
7 D+ T/ W* e1 I) ]! N  r正弦曲线是否可以用函数驱动曲线代替？

% Q- M9 i& ]* M- y+ a  }+ k6 T# H0 x* p& C1 v  u3 Y0 W
用SW2009以上版本的当然可以用，随着SW版本的不断更新，以前比较麻烦的东西，现在肯定是简便多了。不过目前SW的“函数驱动曲线”精度还不是很高，对要求精度高的场合，使用时要注意一下。
回复 支持 反对

举报

dlj1215
发表于 2009-12-8 10:55:48 | 显示全部楼层 来自： 中国浙江金华
都无法形容不老叔了/ i; s4 ^# \' y! k, m6 ]
不老叔总是处于让人易于理解的角度给我们解答问题，谢谢不老叔
回复 支持 反对

举报

ty007
发表于 2009-12-8 11:41:41 | 显示全部楼层 来自： 中国江苏南京
大师把文件发出来看看呢，学习一下
回复 支持 反对

举报

t5910344
发表于 2009-12-8 13:12:58 | 显示全部楼层 来自： 中国黑龙江齐齐哈尔
学习了 :good
回复 支持 反对

举报

dls130
头像被屏蔽
发表于 2009-12-8 13:49:31 | 显示全部楼层 来自： 中国湖北黄冈
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

石朗林
发表于 2009-12-8 14:18:12 | 显示全部楼层 来自： 中国江苏南通

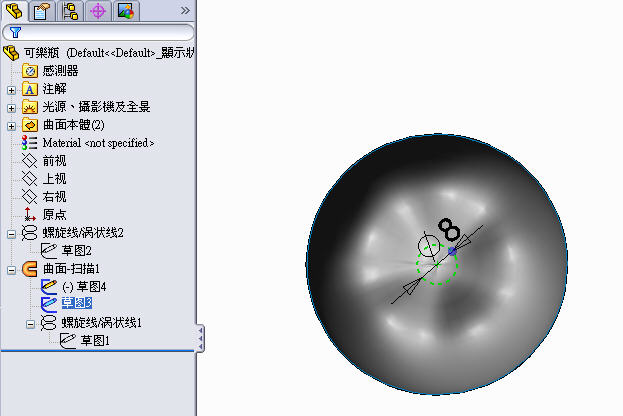

好东西，不过有个问题，请问几位大师，大师的穿透关系在哪里体现的？5 K7 {- t+ u# {. L8 y0 h
我没看出来，还请赐教，看到了大事的穿透约束符号，但是不清楚大师的穿透约束在哪里
回复 支持 反对

举报

danilso
 楼主| 发表于 2009-12-8 14:30:00 | 显示全部楼层 来自： 中国广东惠州
做為參數化的solidwors約束相當重要,從不老叔許多教程中學到不少約束的靈活運用,也讓我建模思路啟發了新的思考 .4 F' h  O7 I  @, @: l' o
這個可樂瓶是個不老叔的經典實例,許多人也許都弄不懂這作法,我在此斗胆的上個原文件,让有兴趣的人參悟一下不老叔的精髓所在.
+ g5 A1 _0 V4 {9 e# k! z5 D1 e " U$ ^& Z5 a3 R" e* \
在此感謝不老叔對我們後進的教誨,祝您老當益壯!
" |% h* g$ @- a& Z! w8 { 可樂瓶.rar (99.41 KB, 下载次数: 133)
回复 支持 反对

举报

jsb002
发表于 2009-12-8 14:34:31 | 显示全部楼层 来自： 中国浙江舟山
大师啊。2010版的叫我如何打开啊
回复 支持 反对

举报

石朗林
发表于 2009-12-8 14:35:24 | 显示全部楼层 来自： 中国江苏南通
原帖由 danilso 于 2009-12-8 14:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif  @" O3 |4 `1 b: ?
做為參數化的solidwors約束相當重要,從不老叔許多教程中學到不少約束的靈活運用,也讓我建模思路啟發了新的思考 .
6 [5 I% C# _! M" Z& z& d# {1 p這個可樂瓶是個不老叔的經典實例,許多人也許都弄不懂這作法,我在此斗胆的上個原文件,让有兴趣的人參 ...
/ s! w* z4 }; @" I1 n
9 P4 P! \& |6 h0 v! a% J
谢谢大师，我下载看看
回复 支持 反对

举报

danilso
 楼主| 发表于 2009-12-8 14:41:09 | 显示全部楼层 来自： 中国广东惠州
原帖由 jsb002 于 2009-12-8 14:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( u1 }* X* C% P% r大师啊。2010版的叫我如何打开啊

8 {/ v2 }. w, S/ o
3 D% c3 v% o/ `* S* R# ]; S日新月異,該昇級了!,照圖解練練就也行.
回复 支持 反对

举报

272163637
发表于 2009-12-8 16:25:44 | 显示全部楼层 来自： 中国浙江杭州
向不老致敬，想大师学习！！！
回复 支持 反对

举报

xisiniao
发表于 2009-12-8 17:08:24 | 显示全部楼层 来自： 中国广东深圳
向两位大师学习取经。。
回复 支持 反对

举报

w_hs1
发表于 2009-12-8 20:14:49 | 显示全部楼层 来自： 中国上海

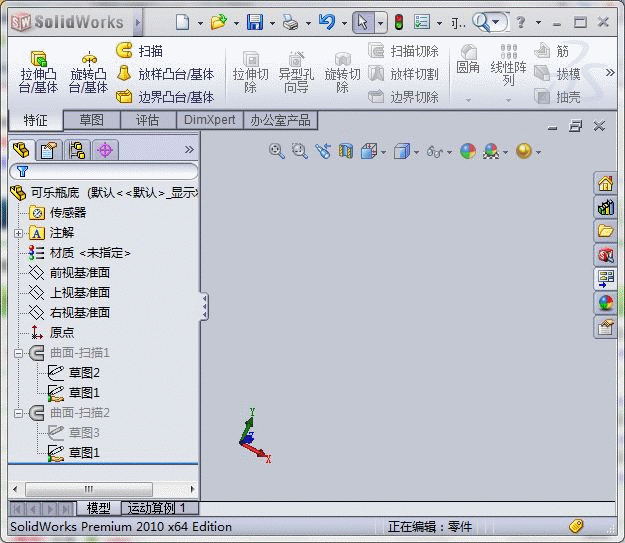

另一种做法; U2 M" t  F0 N. R7 f
- G3 C; F8 ^# |& d$ Q: \. w9 C& I
http://www.3dportal.cn/discuz/1
回复 支持 反对

举报

danilso
 楼主| 发表于 2009-12-8 22:37:22 | 显示全部楼层 来自： 中国广东惠州
不老叔這招真是乾淨利落,學習了,謝謝不吝指教!!
回复 支持 反对

举报

ahlek1971
发表于 2009-12-9 07:07:07 | 显示全部楼层 来自： 马来西亚
谢谢两位，學習了
回复 支持 反对

举报

gld123
发表于 2009-12-9 07:48:59 | 显示全部楼层 来自： 中国河北廊坊
不老叔新招，真叫高。受益匪浅
回复 支持 反对

举报

gld123
发表于 2009-12-9 08:42:17 | 显示全部楼层 来自： 中国河北廊坊
哪位高人照不老的作法作一下，发个源文件
回复 支持 反对

举报

wuzhidao
发表于 2009-12-9 13:18:16 | 显示全部楼层 来自： 中国广东广州

回复 23# gld123 的帖子

我做了一个，不怎么好，发上来大家指点下

零件1.rar

414.55 KB, 下载次数: 57
回复 支持 反对

举报

eingstein
发表于 2010-10-5 22:00:05 | 显示全部楼层 来自： 中国辽宁鞍山
毛头小子  不知深浅 不知道两位大侠是谁
