系列零件出工程图

maroll · 发表于 2009-12-12 13:36:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

假如已经有一个零件和工程图了。现在增加零件的配置（修改几个数据，成为系列零件了），那么新配置的零件怎样出工程图？大家说说看。
我是又重新转化一遍工程图并重新标注尺寸。感觉自己的这个办法很笨、很不智能、很费时间。大家有什么好办法吗？

uuiioo1233 · 发表于 2009-12-12 13:51:25

换配置啊，不用重新出图的

maroll · 发表于 2009-12-12 14:01:56

原帖由 uuiioo1233 于 2009-12-12 13:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 F: S$ c. B' x, K' a
换配置啊，不用重新出图的

换配置后，打开的工程图还是原来的（默认配置）。我可能在什么地方设置不对？给提个醒帮我分析一下，谢谢。

lizuoshan · 发表于 2009-12-12 20:55:15

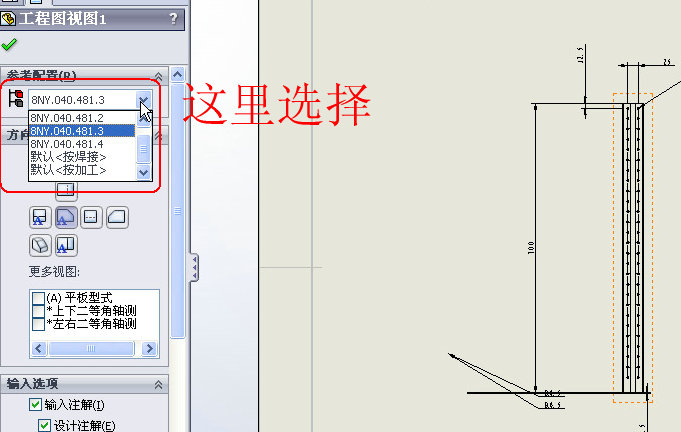

点击一个视图，如图选择。

czx1008 · 发表于 2009-12-13 06:49:11

原来如此，学习了。

maroll · 发表于 2009-12-14 14:22:40

原帖由 lizuoshan 于 2009-12-12 20:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) H( `8 Y1 a6 \. t3 w& R) M点击一个视图，如图选择。

非常感谢！
你使用的是2008或更高的版本吧？

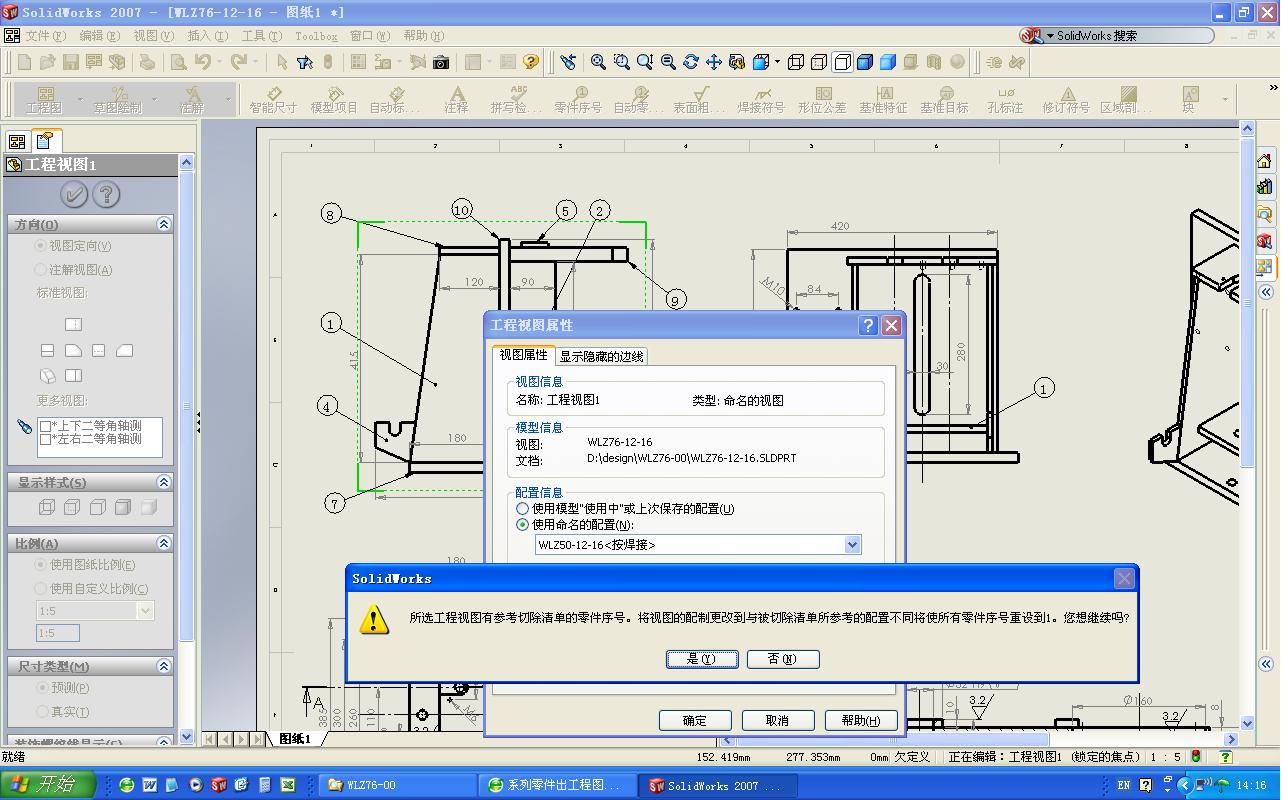

我使用的是2007，根据这个思路，终于得到基本解决。可能略有不同：在工程视图1上右键→属性里更改配置。但是需要把全部的视图都这样处理一下才可以。
对于焊接件，序号全部变成1了。还不知如何处理，是个遗憾。你使用的版本是否更好些呢？

[ 本帖最后由 maroll 于 2009-12-15 08:30 编辑 ]

maroll · 发表于 2009-12-15 09:17:31

帮我试一下焊接零件，其它的高版本是否更改零件序号呢？（sw2007把焊接件的序号全部改成1了，如果修改配置的话；如果还改回默认配置，各个焊接件的序号就又恢复出来了）

loveelva0 · 发表于 2009-12-15 09:25:54

不同的尺寸用代号表示，在零件图上做个表格就行了

maroll · 发表于 2009-12-21 08:58:25

原帖由 loveelva0 于 2009-12-15 09:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 q0 i# X, T# r9 s* |+ u! {# Z% W不同的尺寸用代号表示，在零件图上做个表格就行了

这个焊接零件比较复杂，使用表格标注工人可能容易出错吧。不过这也是个办法。
如果让工人易懂、不出错，还是使用专用的图纸资料比较好。
大家如有焊接件这方面的经验请介绍介绍吧，谢谢！
