图纸

lemongirls · 发表于 2009-12-17 15:58:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

当我用soildworks转换成工程图纸时，它提示让我选择图纸是纵向还是横向，然后在图纸里面还有很多我不想要的英文。我现在不想用那里的图框也不要文档和图纸上有的格式，我只要空白的图纸，什么也没有的，然后把我所要的模型拖到我要的空白图纸上来，怎么可以做到？

lemongirls · 发表于 2009-12-17 16:00:00

我要空白的图纸，

Francis · 发表于 2009-12-17 16:01:51

按下 Esc 即可

lemongirls · 发表于 2009-12-17 16:02:39

0000000000

Francis · 发表于 2009-12-17 16:13:11

原帖由 lemongirls 于 2009-12-17 16:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 A4 g- y& E+ t4 ?# W0000000000

这个论坛人气虽旺，但比较奇怪（无意识的事件较多）

。

到底楼上得到解答没？

aliceliu · 发表于 2009-12-17 16:14:22

在图纸上点击鼠标右键，选择编辑图纸格式选项，然后把那些你不想要的东东全部Delete掉就可以了

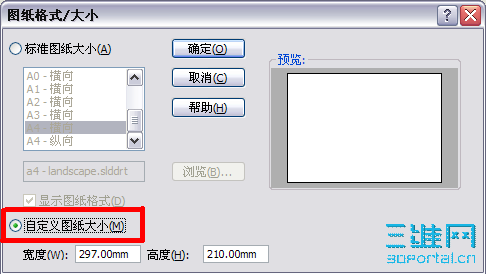

gracef · 发表于 2009-12-17 16:55:59

wwwzzzvvv · 发表于 2009-12-17 17:41:05

论坛内有GB图纸模板啊，搜搜看。。。。。。

wwwzzzvvv · 发表于 2009-12-17 17:44:32

原帖由 lemongirls 于 2009-12-17 15:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 v6 z: M X% j0 I7 P9 d0 X
当我用soildworks转换成工程图纸时，它提示让我选择图纸是纵向还是横向，然后在图纸里面还有很多我不想要的英文。我现在不想用那里的图框也不要文档和图纸上有的格式，我只要空白的图纸，什么也没有的，然后把我所要 ...

咱给你一套标准图框GB。

wwwzzzvvv · 发表于 2009-12-17 17:48:12

原帖由 lemongirls 于 2009-12-17 15:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif' v: _- ^" }7 s4 F
当我用soildworks转换成工程图纸时，它提示让我选择图纸是纵向还是横向，然后在图纸里面还有很多我不想要的英文。我现在不想用那里的图框也不要文档和图纸上有的格式，我只要空白的图纸，什么也没有的，然后把我所要 ...

在给你一套GB图框机械版的。

fhd121 · 发表于 2009-12-17 17:50:22

7楼正解

zhu41 · 发表于 2009-12-17 19:24:02

感谢各位大大

lemongirls · 发表于 2009-12-18 15:20:10

原帖由 gracef 于 2009-12-17 16:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ c, {7 Z0 ~) \! Z- v8 C
1524111

我要的就是预览中空白的，谢谢。再次感谢提供给我答案的朋友。

，受益匪浅

qingzi2006 · 发表于 2009-12-18 15:40:09

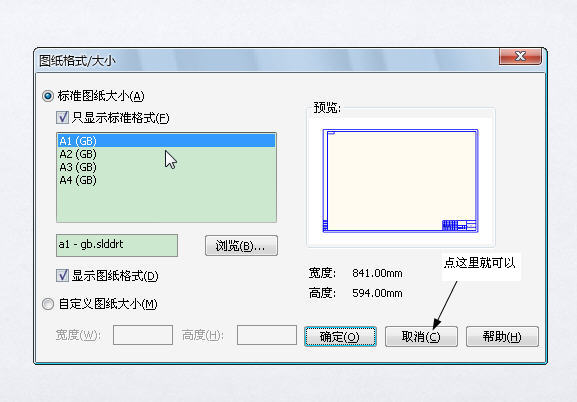

看我的图就明白了

feng2288888 · 发表于 2009-12-18 19:22:05

当我用soildworks转换成工程图纸时，它提示让我选择图纸是纵向还是横向，然后在图纸里面还有很多我不想要的英文。我现在不想用那里的图框也不要文档和图纸上有的格式，我只要空白的图纸，什么也没有的，然后把我所要的模型拖到我要的空白图纸上来，怎么可以做到？

大地勇士 · 发表于 2009-12-18 20:46:06

在论坛下一个GB图模板就行了。
