删除CAD中的重线？

lijingyan423 · 发表于 2010-1-17 21:38:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lijingyan423 于 2010-1-17 21:43 编辑

工程图从PROE转到CAD后，有时会存在大量复线，如何方便快速删除？

以下是本人知道最好的方法，直接便用CAD扩展插件的OVERKILL命令。

OVERKILL命令是CAD提供的EXPRESS TOOLS插件的命令（注：在ET菜单中没有对应项），

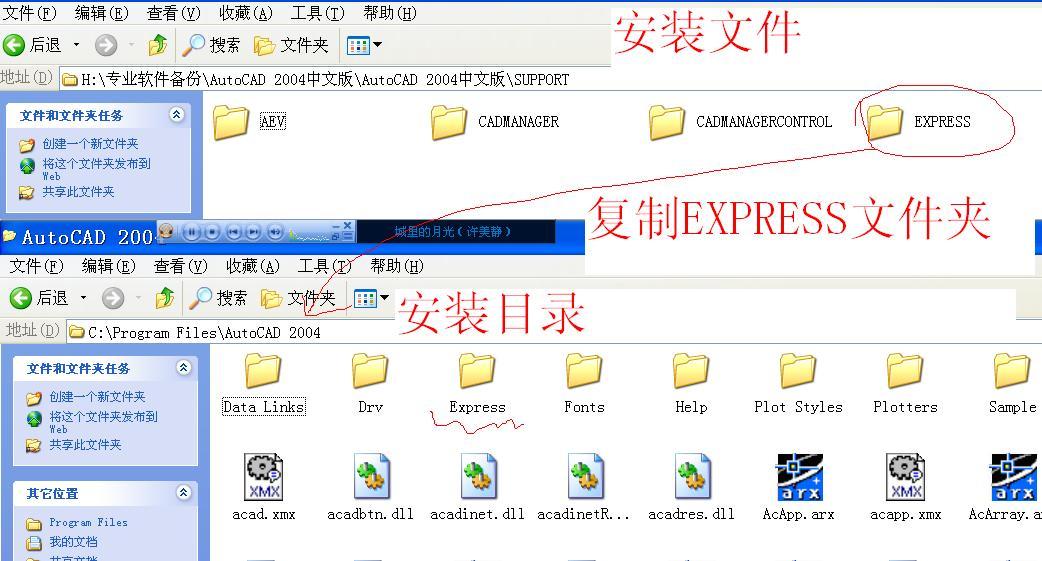

但EXPRESS TOOLS在中文版的CAD中是无法自动安装，需手动将安装文件中的EXPRESS文件夹复制到

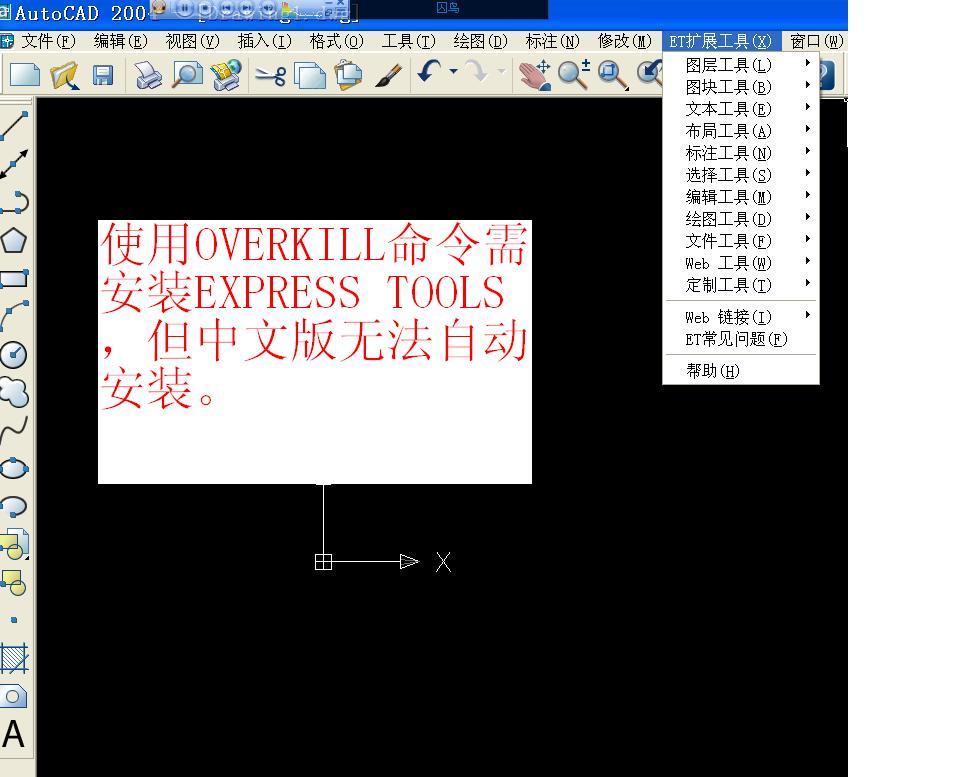

CAD安装目录下。然后在CAD里使用EXPRESSTOOLS 命令激活EXPRESS TOOLS插件，和用EXPRESSMENU
加载ET菜单。

注：1、CAD自带的EXPRESS TOOLS是英文版的，若要安装中文版的需上网下载。

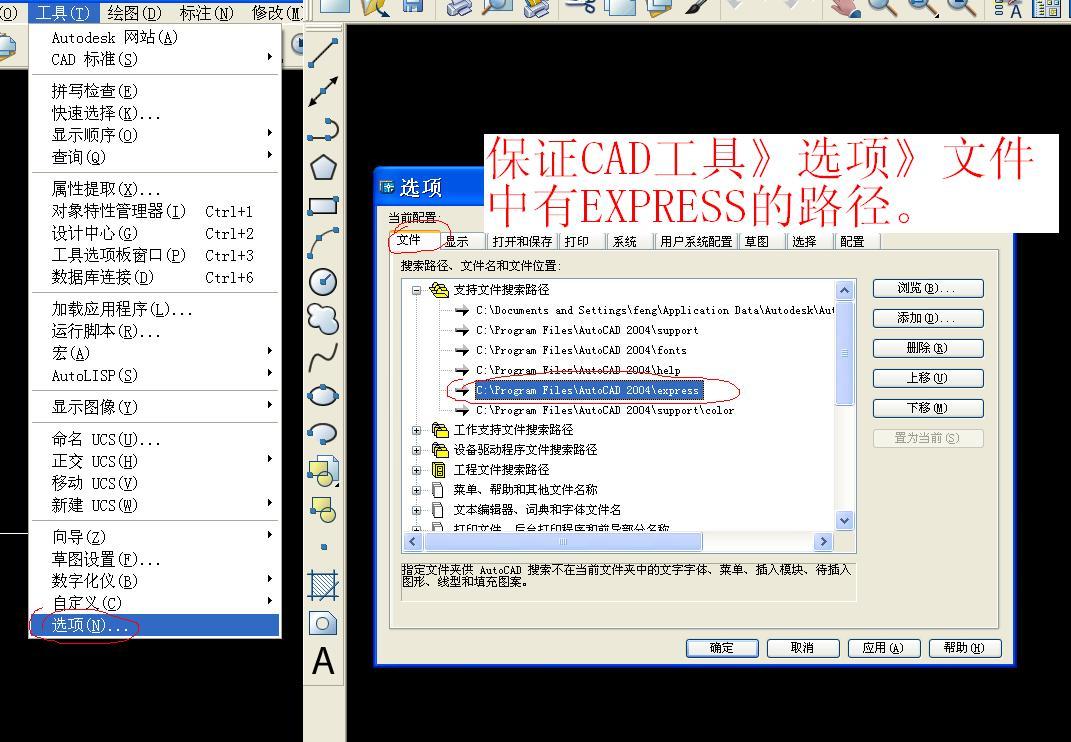

2、若安装后激活不了，请确保工具》选项》文件里有EXPRESS的路径（图3）。

2

哥哥很善良 · 发表于 2010-1-17 22:20:34

楼主你说的很详细谢谢楼主了。

ask888 · 发表于 2010-1-18 14:37:55

很好的技巧，学习了，支持。

gary3043 · 发表于 2010-1-18 15:14:57

我常碰到这样的问题，一直不知如何解决呢。谢谢楼主

zhangbingk7 · 发表于 2010-1-19 18:08:39

学到手都是活儿！！！

cumtjizi05-1 · 发表于 2010-1-20 11:41:16

很对，学到手就是自己的，我发现PROE转dwg转的线也是怪怪

pcyong · 发表于 2010-1-20 15:15:21

其实在秀燕也有这个工具，，删除重复线和从复的圆

zyyjzgzzsn · 发表于 2010-1-20 15:38:47

ｃａｄ２０１０的这个功能好用

zhangbao78 · 发表于 2010-1-20 16:50:06

终于找到解决办法了！谢谢了

3dpxf · 发表于 2010-1-20 23:56:53

试试EXPRESS TOOLS这个插件

ahlek1971 · 发表于 2010-1-21 07:34:22

我用CAD 已十多年了，谢谢楼主。

今天才知道这个命令。。。。。

)19*()19*(

霸王龙929 · 发表于 2010-1-21 08:09:00

又学了一招呵

keya · 发表于 2010-1-21 09:49:11

很少用ET工具，还是学的不精呀！

dcf13345191358 · 发表于 2010-1-21 20:30:23

好办法，跟着楼主学了，谢谢了

b-keke · 发表于 2010-7-9 17:47:16

又学了一招..谢谢楼主!!

未济 · 发表于 2010-7-9 18:19:19

谢谢，找了很久了

ghfj888 · 发表于 2010-7-9 22:47:20

其实安装CAD过程中，如果你用“自定义安装”选项，将EXPRESS TOOLS 选上，以后启动CAD自然会加载EXPRESS TOOLS工具栏，只不过是英文版的。

zhubinxun · 发表于 2010-7-12 13:31:20

已下载，工作中用得到，谢谢楼主提供。

gxp1014 · 发表于 2010-7-12 16:58:16

从三维到平面的图都有重线问题，多谢指教！！

zhaozhihui · 发表于 2010-7-12 17:09:25

师者，所以传道受业解惑也。
谢谢楼主的好方法！
学习了！

lxk3721 · 发表于 2010-7-12 18:28:17

谢谢楼主的分享，又学到了很多东西！

zyyjzgzzsn · 发表于 2010-7-12 23:49:28

是不是只有在扩展工具里才有这个功能

sicky111 · 发表于 2010-9-6 17:15:03

LIFECAD里面有个功能，可以删除任何重复的物体（线、圆、块、文字）。

mysycd · 发表于 2010-9-9 17:32:28

1# lijingyan423
我装的是inventor2010,里面带有AUTOCAD Mechanical 2010,及AUTOCAD 2010，这个扩展还好用吗？

david1922 · 发表于 2010-9-9 17:37:49

多谢楼主了.
