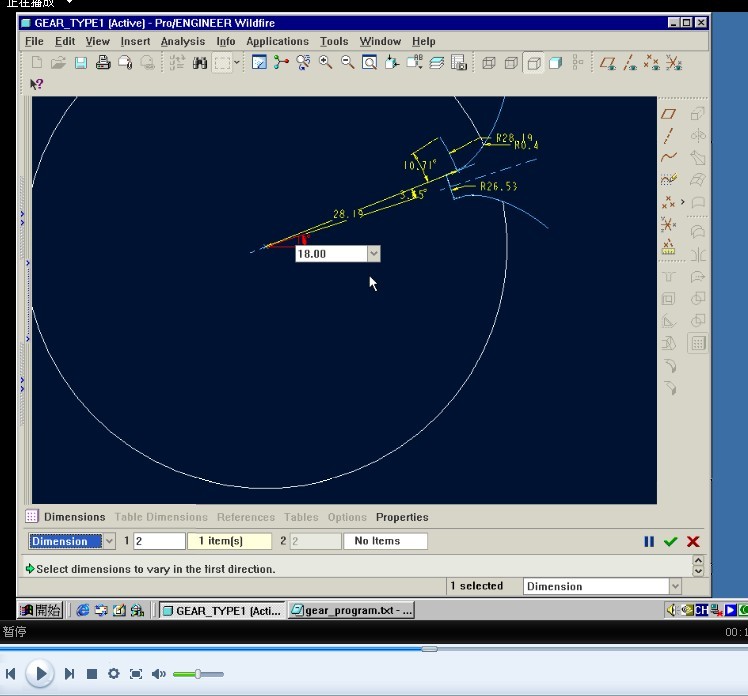

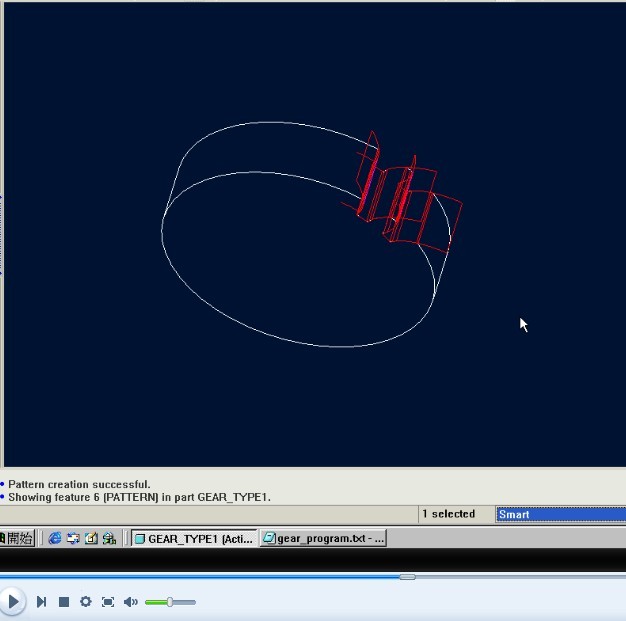

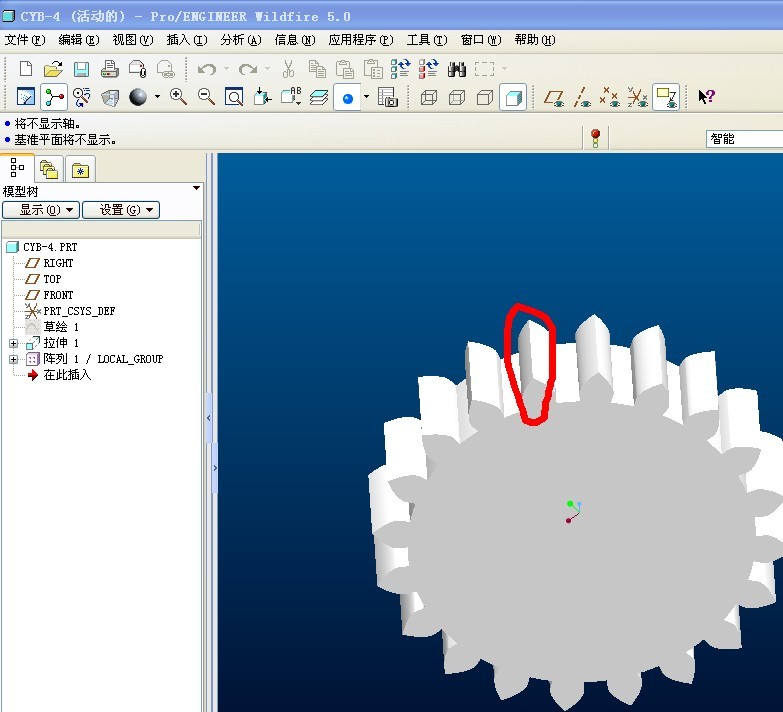

8 Q! @+ Z+ L2 u, [9 R1)很久很久以前,ProE没有环形阵列,需要如楼上所说的,先拷贝一个齿、再将这个齿进行“参照阵列”(参考拷贝时创建的角度),这样间接实现环形阵列;还有一点需要注意,就是在草绘时标注尺寸的时候,要按照极坐标的方式标注(即标注角度、长度,以便后续使用“参照阵列”实现环形阵列时可以获得有效的角度参照);
8 s6 p& f# F O/ O8 e$ a8 Q0 O9 I' t1 X: \
2)但ProE进行升级后,已经不需要使用“参照阵列”完成环形阵列了,阵列选项中就有“轴阵列”的选项,可以选择“基准轴”(阵列中心)及“基准面”(阵列角度)完成环形阵列,楼主的软件已经是5.0了,为什么还要按照林清安的旧书操作呢?
) {) W, `/ W& m2 g* u5 \7 B& K3 v9 p* H- p/ O/ ~3 G

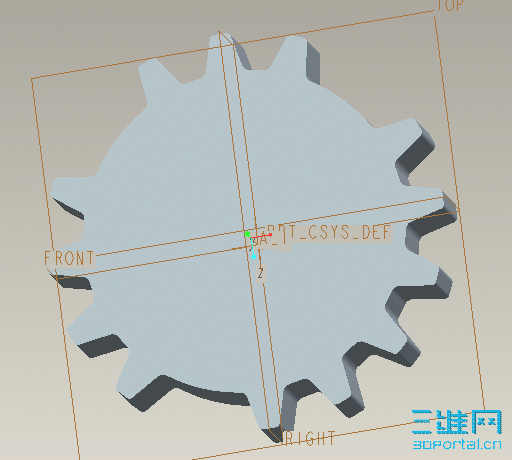

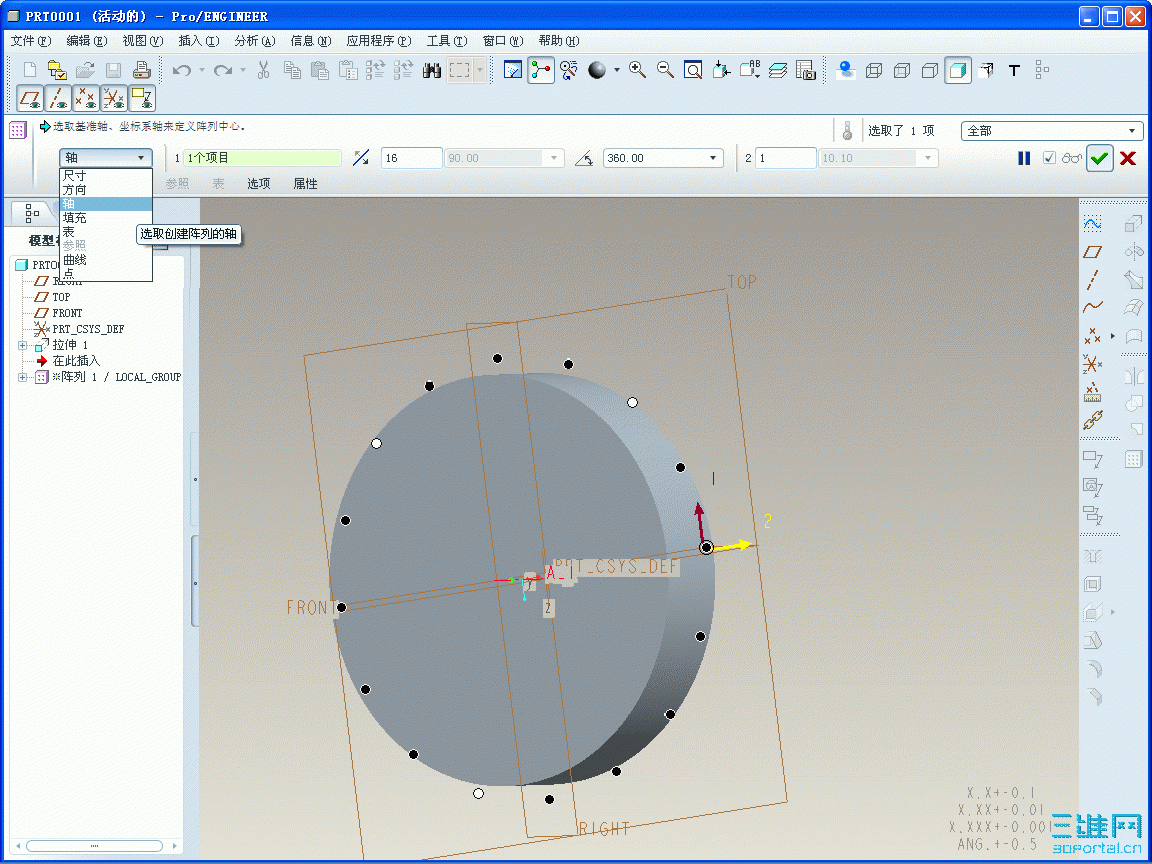

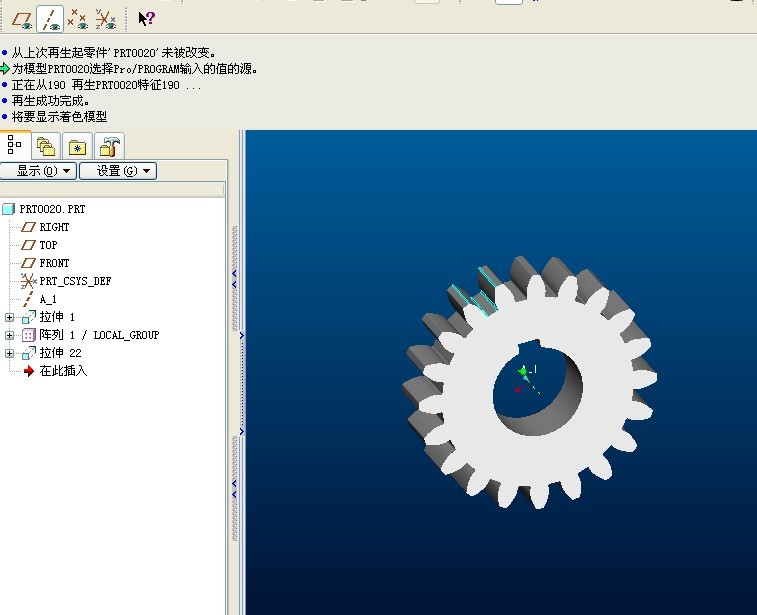

3)附件中有刚刚做的一个实例(5.0),请参考,使用轴阵列,操作方式见附图1(图中白点表示的阵列实例被删除、可与附图2的缺齿比较)、操作结果见附图2。 |
