花键失效

cjstgm

: @& Q$ U& r- H. m近来有个问题比较困惑：齿轮轴外花键与花键套配合后，正常驱动后发现只有预计寿命的1/3就失效了。失效形式为内外花键都磨损，图片附下。
) I9 ?. g; Z- A' d: {/ M7 Y! e外花键
5 g) S4 Z5 t$ k* t

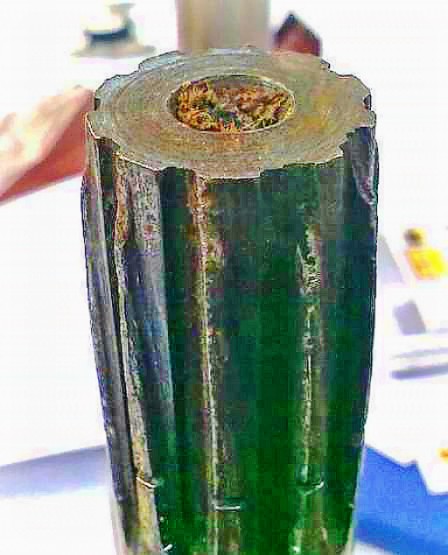

齿轮轴外花键


4 M. \5 ?& w- C2 i- O0 a
9 y$ T5 M: W3 e" R" l花键套
/ J# c" b4 x/ `% g) V

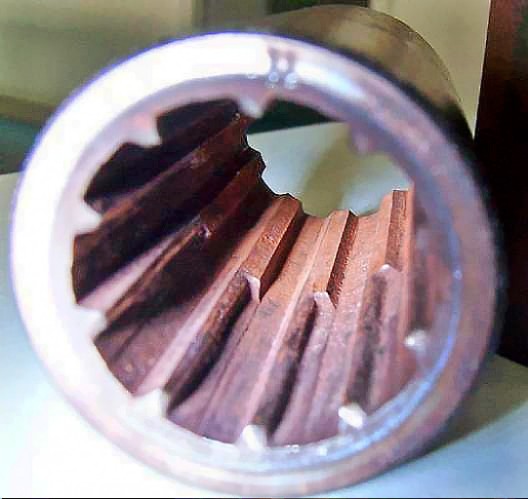

花键套

外花键材料：20CrMoH
热处理：渗碳淬火+回火
表面硬度：58-59HRC    硬化层深度：0.8mm550HV1
金像组织：表层马氏体+残余奥氏体（18%）
: I) q# y8 n1 E: Z+ z* o$ x  T( {
花键套材料：20MnCr5
热处理：渗碳淬火+回火
表面硬度：61-62HRC    硬化层深度：0.9mm550HV1
5 S7 a) S  z' p
5 M' N6 b( T/ u9 w5 q请各位指点指点，从失效图片看应该从哪方面入手分析？

cjstgm

各位朋友，在你们工作中是否有类似的案例可供参考？

专业渗碳淬火

看上去好像都在花键角上，金像检查一下是否有严重碳化物，电镜看一下是穿晶断裂还是沿晶断裂（可以断定是否原材料问题），渗碳淬火后是否齿形齿相、M值发生变化引起接触区啮合不良，热处理后变形是否轴涨孔缩造成过盈配合，工作时是否有异物混入，润滑是否到位等等
