高手看看怎么画感觉挺抽象的

800315 · 发表于 2010-2-13 18:19:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

高手看看怎么画感觉挺抽象的这是以前看到的今天找资料又翻出来了看了看还是不会希望有高手能做个教程跟源文件一起上传来看看也好让大家学习学习
更能解除我这一直以来的困扰 http://bbs.21mould.net/images/default/attachimg.gif http://bbs.21mould.net/attachments/month_1002/1002122351c87575d0fb98863b.jpg.thumb.jpg 下载 (20.59 KB)
昨天 23:51

http://bbs.21mould.net/images/default/attachimg.gif http://bbs.21mould.net/attachments/month_1002/100212235107b28f550fa74672.jpg.thumb.jpg 下载 (21 KB)
昨天 23:51

http://bbs.21mould.net/images/default/attachimg.gif http://bbs.21mould.net/attachments/month_1002/1002122351d4182ee0b40810e8.jpg.thumb.jpg 下载 (22.45 KB)
昨天 23:51

这个图当时下的时候记得就是用proe画的但是没有源文件所以一直都搞不明白希望高手不用管什么尺寸只要把思路报答出来就可以了先谢谢了

林文轩 · 发表于 2010-2-14 23:20:26

我也是初学者....

yian100 · 发表于 2010-3-4 14:44:37

这个有一个公式的。 sin(trajpar*360*3) sin 是表示正弦公式 trajpar 表示在0-1变化的一个内参 *3 是表示变化3次，就是3圈

josephy1 · 发表于 2010-3-5 00:21:56

本帖最后由 josephy1 于 2010-3-5 00:26 编辑

高手看看怎么画感觉挺抽象的这是以前看到的今天找资料又翻出来了看了看还是不会希望有高手能做个教程跟源文件一起上传来看看也好让大家学习学习
) ^( M: ]' h/ Y( m1 c0 k更能解除我这一直以来的困扰 http://bbs.21mould.net/images/d ...: l2 f. O P* z1 b7 p
800315 发表于 2010-2-13 18:19 http://www.3dportal.cn/discuz/images/common/back.gif

這個結果有點類似林清安的教學,見下圖...

[wmv]http://josephy.miroko.tw/blog/VAR-SWP.swf[/wmv]

gxj528 · 发表于 2010-3-5 14:34:27

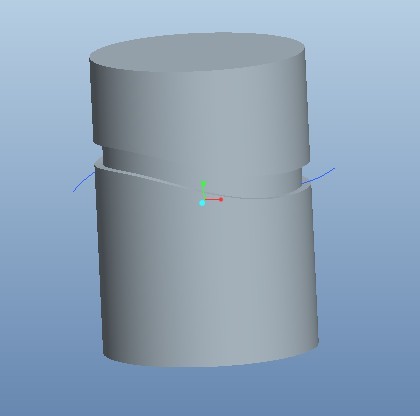

先确立一个圆柱曲面，在圆柱曲面上画曲面，这条曲面就是扫描轨迹，扫描截面就是一长方形面，扫描即可了吧

shoutie · 发表于 2010-3-5 16:15:56

而只读命令正是符合"特征仍然存在但不会更新"这个特点.
某种意义上说,PROE的"只读"相当于UG的"去参"!
而且它比UG的去参要好,因为PROE"去参"之后仍然可以恢复"有参"!
而UG则做不到!

feelingok · 发表于 2010-3-5 16:24:24

楼上的理解应该是不对的

zdkr · 发表于 2010-3-5 16:34:45

真的不错啊高手入元啊

jrdqlyj · 发表于 2010-3-5 17:07:28

我也学习一下。
