[求助] solidworks2009 求教高手解决一个扫描的问题

[复制链接]
coperionkeya
发表于 2010-2-17 14:53:06 | 显示全部楼层 |阅读模式 来自： 中国广东汕头

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
高人；1 K  }# f2 l, L
我想做一个双头螺纹的扫描体，这个双头螺纹部件的剖面图我已经画好了，（我是准备用来作为扫描的轮廓用的），路径我也画好了，可惜我没法扫描出一个立体图来。
& ~" J$ R1 q0 P8 I' t; `' m8 G0 n) ]6 r8 O4 S% e
因为这个轮廓线是由多个线段组合成的，它不是一个闭合的轮廓线，我也不知该如何闭合这几个线段将它变成一个整体轮廓。
; m0 D1 n8 o: O1 c0 K: R, L
  B1 k! @% S8 f4 S$ \" [, s想请高人来解决。我将会上传原始图上来。3 f  a+ c; c! E5 K6 ^; ^9 Z1 g
  f6 P! J, U' U. ?
感谢万分 screw element.rar (21.07 KB, 下载次数: 23)
回复

举报

xuxinzhi2006
发表于 2010-2-17 15:00:59 | 显示全部楼层 来自： 中国湖北黄石
我下载看看，希望能帮帮楼主！
回复 支持 反对

举报

Flying99
发表于 2010-2-17 15:26:59 | 显示全部楼层 来自： 中国河南洛阳
采用组合曲线，将不连续的线段组合成一条。
回复 支持 反对

举报

zhaowenzhu
发表于 2010-2-17 15:54:12 | 显示全部楼层 来自： 中国河北唐山
1# coperionkeya & p( y& N4 y) I4 q
贴个图吧，不然别人下载也很麻烦
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-2-17 17:33:35 | 显示全部楼层 来自： 中国广东汕头
http://file:///C:/Documents 组合曲线 命令不能用，程序提示建模错误，“此草图具有不连续的草图片段，不适用于组合曲线的生成”
回复 支持 反对

举报

xuxinzhi2006
发表于 2010-2-17 19:26:32 | 显示全部楼层 来自： 中国湖北黄石

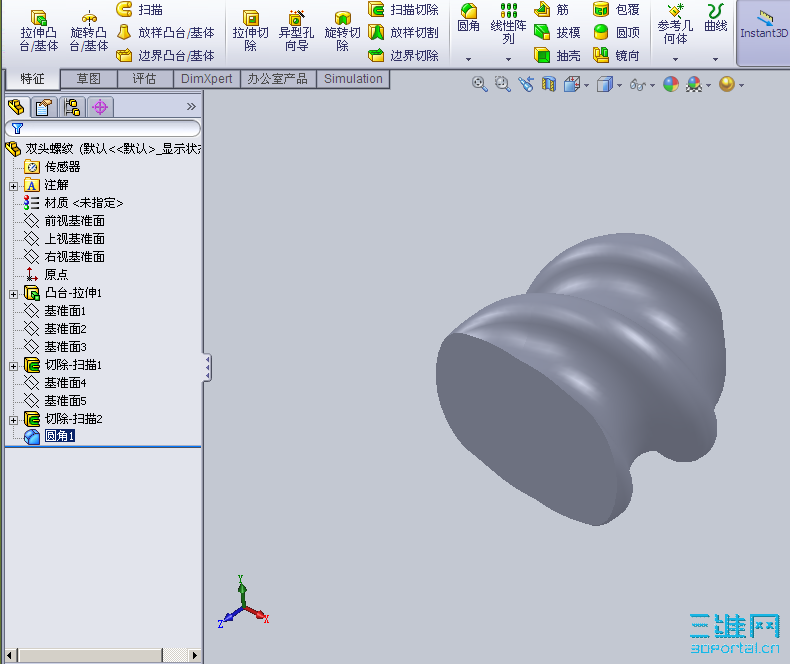

看了一下楼主的草图，猜着画了一个先给你看看 双头螺纹.png 。也不知对否？
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-2-18 12:32:09 | 显示全部楼层 来自： 中国广东汕头
感谢这位朋友的贴图，但这个不是我想要的效果，我传上来一个示意图，但可惜这个图只能示意，它并不精确。

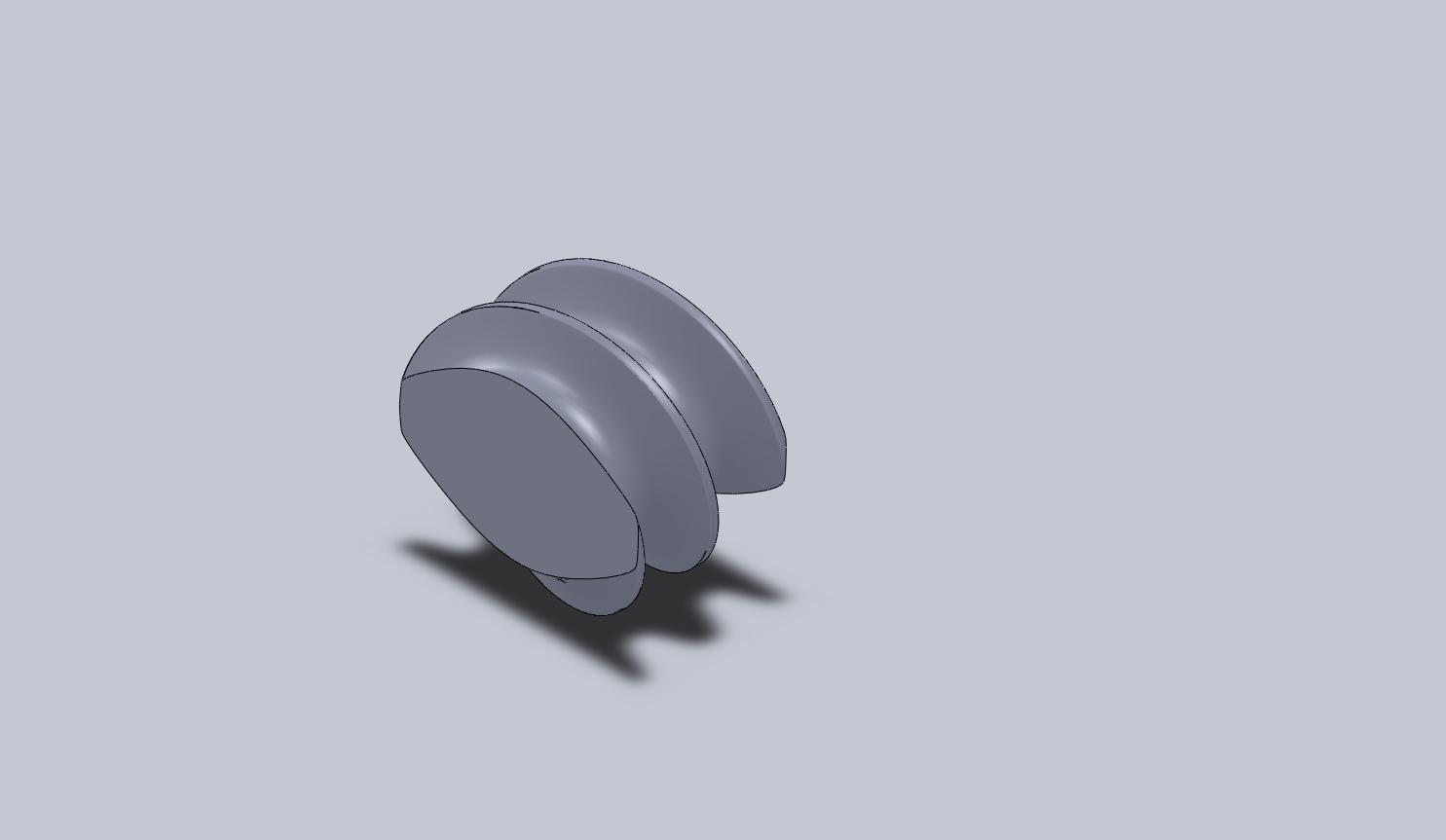

screw element-修改.JPG
回复 支持 反对

举报

xuxinzhi2006
发表于 2010-2-18 19:13:33 | 显示全部楼层 来自： 中国湖北武汉

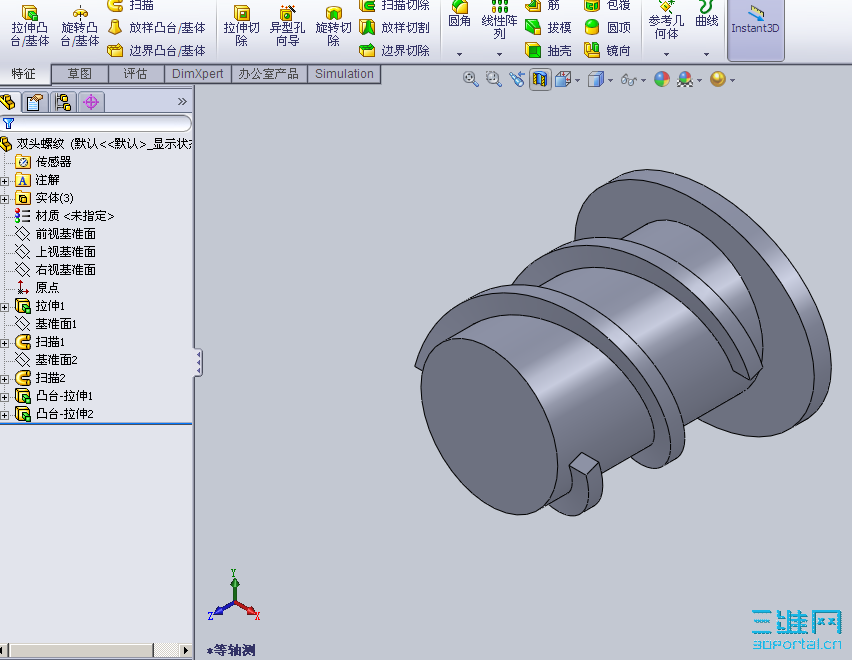

我再传一个楼主看看，这也只能说大慨如果要精确的话楼主一定得有参数。 双头螺纹.png
回复 支持 反对

举报

zhaowenzhu
发表于 2010-2-18 20:11:11 | 显示全部楼层 来自： 中国河北唐山
...........................................
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-2-18 20:24:47 | 显示全部楼层 来自： 中国广东汕头
其实这个问题更精确的说是如何将要扫描的轮廓线（多线段）变成一条连贯的线段，我的示意的图是我用曲线在草图上描出来的一条连贯的轮廓线，再扫描成的。所以我说描出来的轮廓不精确，但它的确是没有螺旋曲线参数的。' g4 U( [0 s. b, o* b5 G6 M

, P6 c# j: A5 M9 _因为扫描的轮廓线如果是多线段（或叫 多义线：复合线）是无法扫描成一个立体图的
回复 支持 反对

举报

lystar
发表于 2010-2-18 21:08:11 | 显示全部楼层 来自： 中国河南洛阳
没太看明白楼主的那个图是怎么回事，是横截面吗？外面的线是轮廓吗？
回复 支持 反对

举报

lystar
发表于 2010-2-18 21:25:22 | 显示全部楼层 来自： 中国河南洛阳

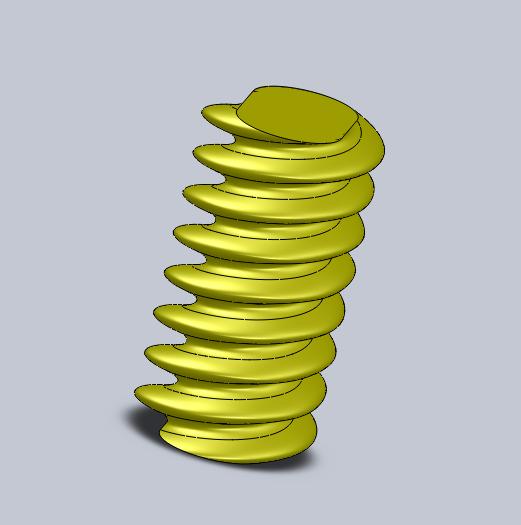

猜测了一下楼主的意图，画了个，不知道是不是这样子的，好像比较怪
回复 支持 反对

举报

800315
发表于 2010-2-18 22:01:57 | 显示全部楼层 来自： 中国山东青岛
也不知道是不是这意思
回复 支持 反对

举报

xuxinzhi2006
发表于 2010-2-19 07:34:24 | 显示全部楼层 来自： 中国湖北武汉
12楼做的比我精确，楼主的问题可以问问他就能解决！
回复 支持 反对

举报

章先生
发表于 2010-2-22 22:05:18 | 显示全部楼层 来自： 中国北京

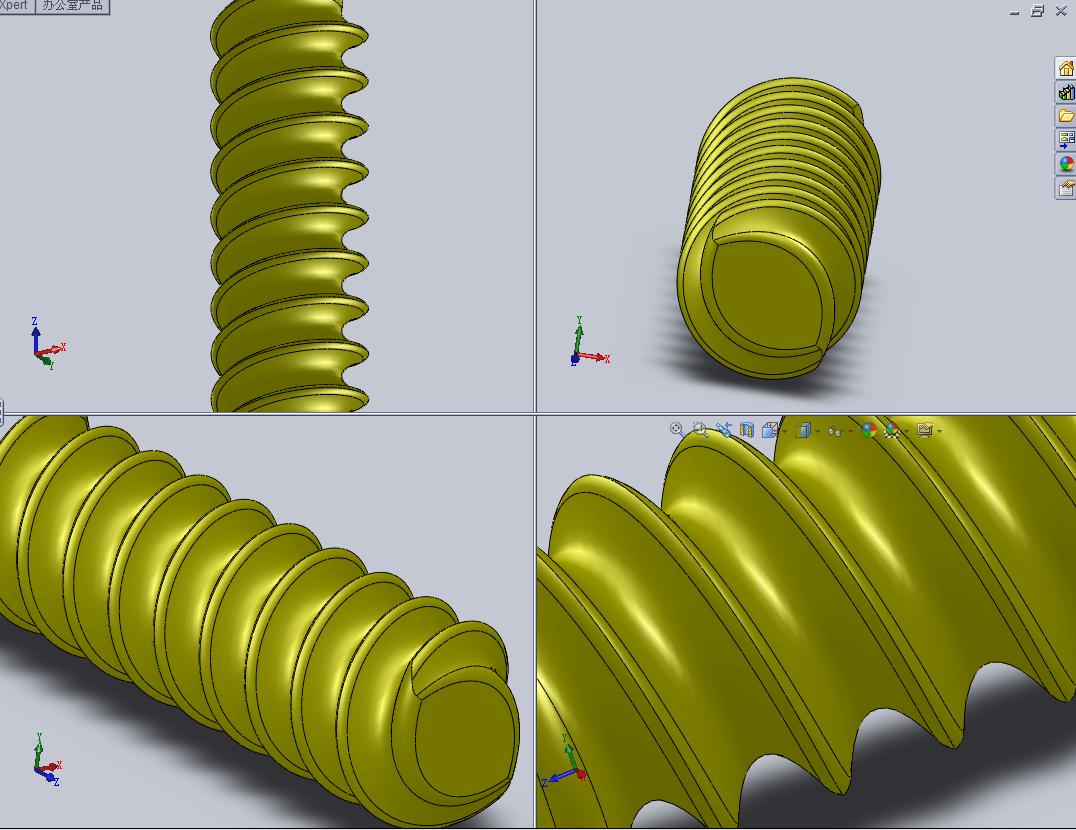

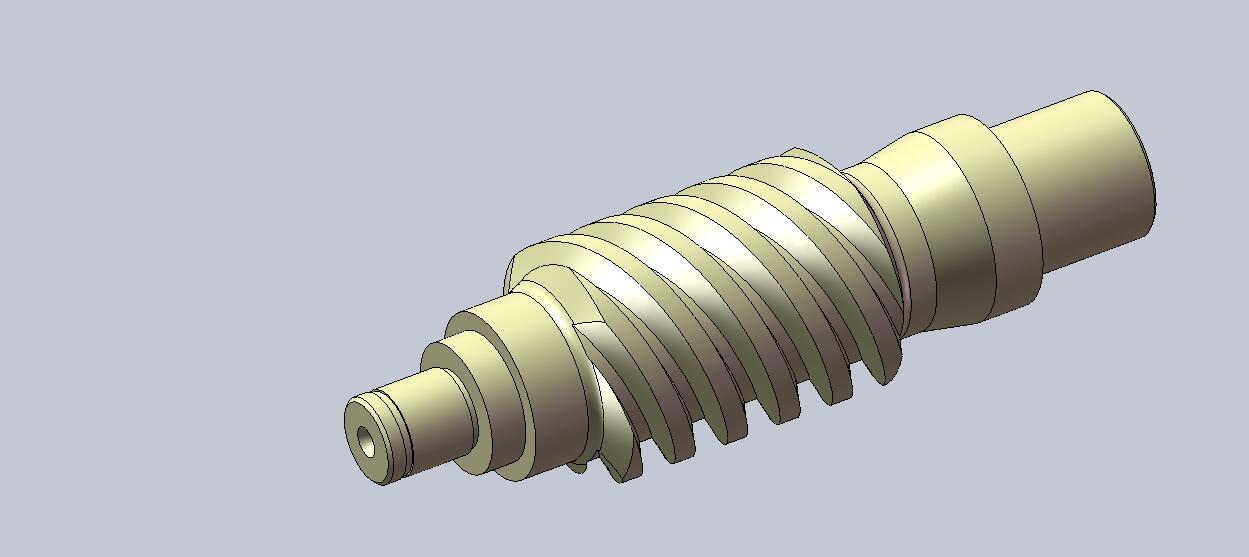

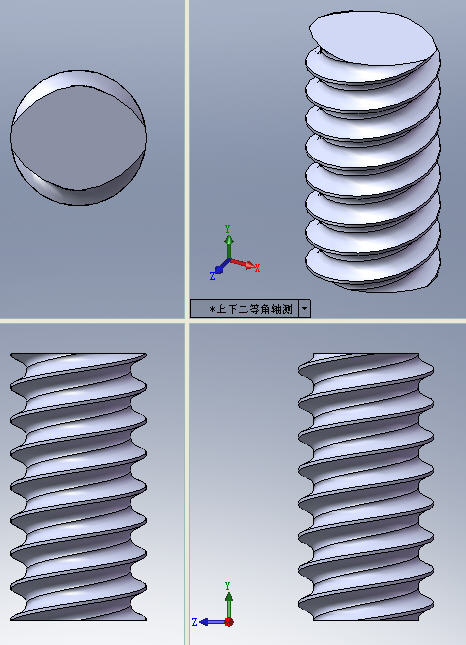

多头螺纹杆图片
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-2-25 22:44:40 | 显示全部楼层 来自： 中国江苏南京
各位；
9 ^. U8 r: K0 t, T7 O6 c, m' \我今天彻底解决了这个问题，过程是先将构造线（虚线）转换成实线，然后直接扫描就成了，这是最简便的方法。, `+ w7 Y0 w% g# S- c% B. ^0 u
我顺便传上来图给大家看看。
" `) ^0 D& H  f# Z7 F0 q3 ?/ ^( h4 T& s- ~$ Y# t: B' Q7 H6 _# @
非常感谢你们的回帖。

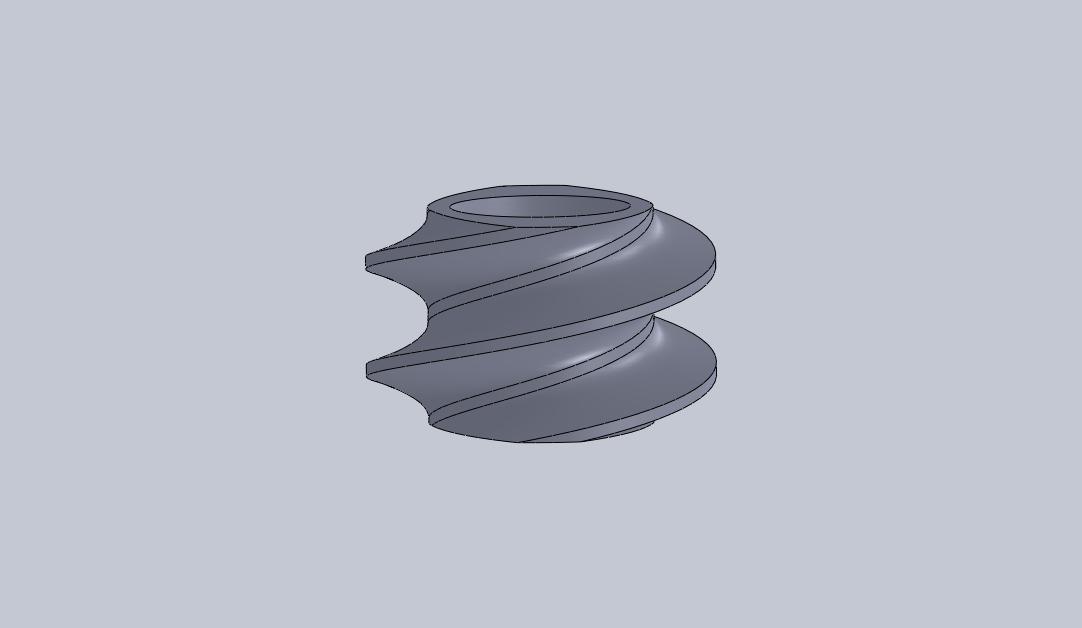

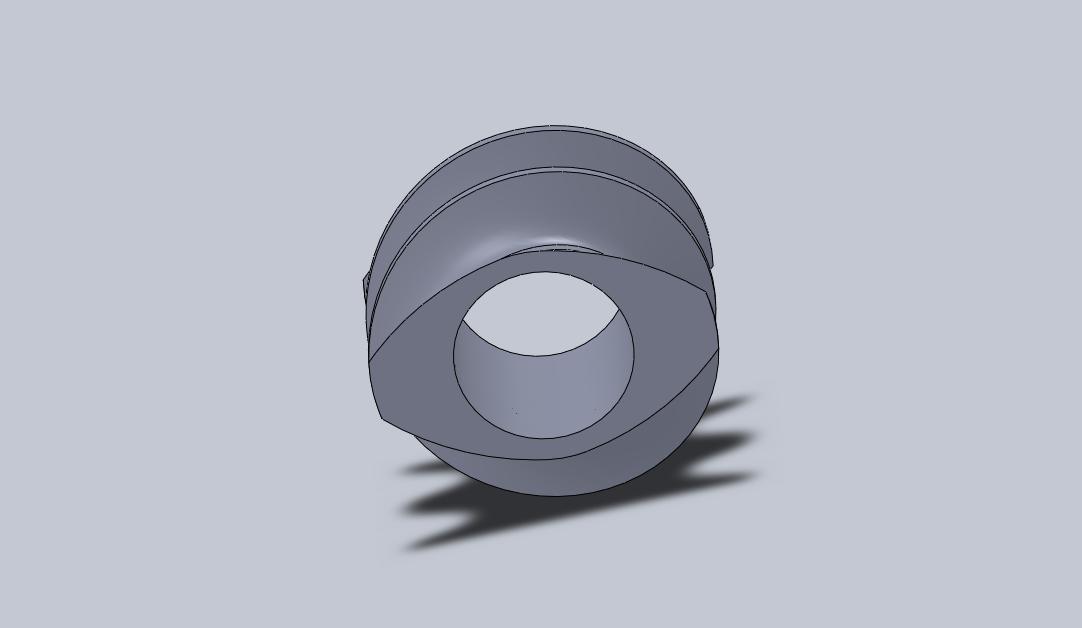

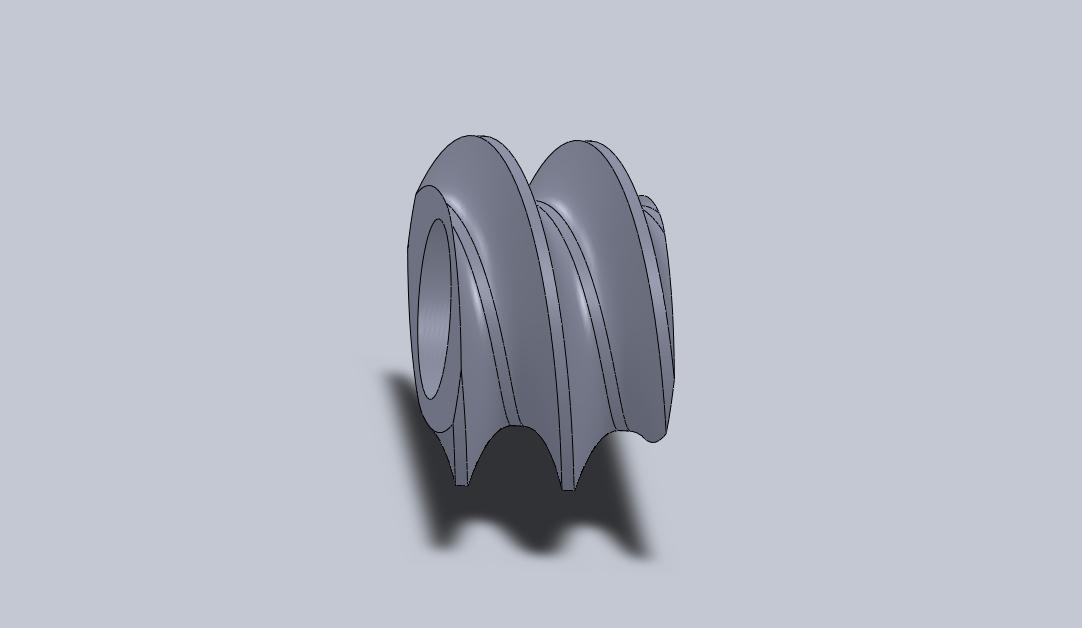

screw element a.JPG
screw element b.JPG
screw element.JPG
回复 支持 反对

举报

steve168
发表于 2010-2-26 00:26:20 | 显示全部楼层 来自： 中国广东中山
学以至用,呵呵
回复 支持 反对

举报

xuxinzhi2006
发表于 2010-2-26 07:41:44 | 显示全部楼层 来自： 中国湖北武汉
请楼主发个源文件上来我们学学好吗？
回复 支持 反对

举报

ahlek1971
发表于 2010-2-26 08:29:18 | 显示全部楼层 来自： 马来西亚
谢谢大家的交流， 今天又有收获了， 三维网真的人才出众。
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-3-6 21:42:32 | 显示全部楼层 来自： 中国广东汕头
又是好几天没有上网了，今天将这个扫描的完成图传上来，并感谢诸位回帖。

screw element_a.rar

214.35 KB, 下载次数: 7
回复 支持 反对

举报

coperionkeya
 楼主| 发表于 2010-3-6 21:46:51 | 显示全部楼层 来自： 中国广东汕头
另外15楼的，你能将你的原图发给我们学习么？
( h7 h7 ^6 m$ w% }4 {/ g$ g3 u; p  g/ P( I' w. X$ ]* U
谢谢
回复 支持 反对

举报
