特殊过滤器的问题

lugane

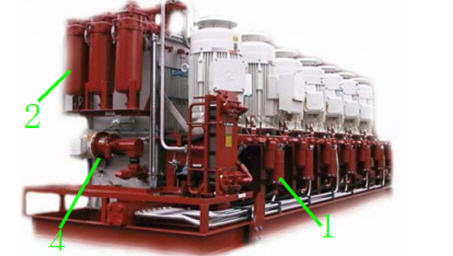

: {, m' l. w: W, L' _6 D这是大型液压站的图。
$ P6 C; ^# }; R4 V, y下图中1为泵组出油过滤器，其左侧稍小的圆柱体状是什么？

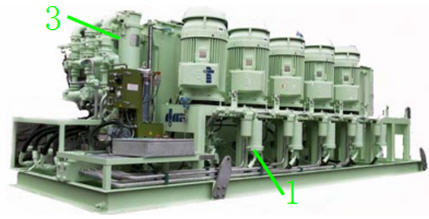

下图2、3是回油过滤器？为什么是三个？4是什么？
6 A4 J* F/ b- ]9 K) n* G- R图中的精过滤器哪个厂家有卖？是不是自带电机泵？


5 S5 u2 k" s+ d) g* I- f7 t/ L
4 d$ }+ V2 }) b9 ]
9 e# B  ~- v6 \8 _

自流井

1  是二级过滤
2   三个是并联吧
" x+ Q2 p: r% A- I; F: e/ h3   4是循环泵吧
4   精过滤器是PALL的

自流井

这个系统有意思,原理图有吗?请上传吧

lugane

这个系统有意思,原理图有吗?请上传吧
6 W3 `; e- O( k8 N* T自流井 发表于 2010-3-9 07:59 http://www.3dportal.cn/discuz/images/common/back.gif

9 }! B5 R# q2 A" R7 s. q没有原理图，仅仅只有这个照片与流量、压力等参数

lugane

1  是二级过滤
3 r) V0 }8 D5 W6 G2   三个是并联吧
* W& ~4 o0 }; e$ n3   4是循环泵吧
# d2 D2 }' Y( |$ S& G1 h+ Y" ]4   精过滤器是PALL的
$ @) E7 h" p8 p* F自流井 发表于 2010-3-9 07:59 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢，哪个厂家有二级过滤器呢？4按照功能来分析应该是循环泵，但白色的那块太小了不像是电机。

lugane

1中小的那个是hydac高压过滤器，至于大的那个是个疑问。
泵附近只有三个管子，吸油管子感觉不可能这么小
