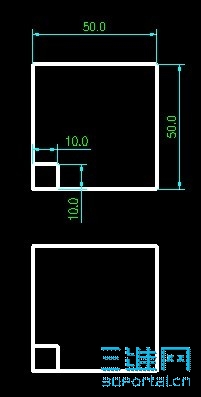

南极的北极星 · 发表于 2010-4-17 20:49:47

您需要登录才可以下载或查看，没有帐号？注册

x

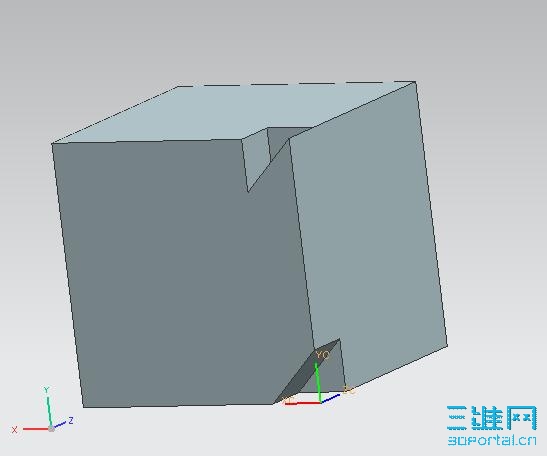

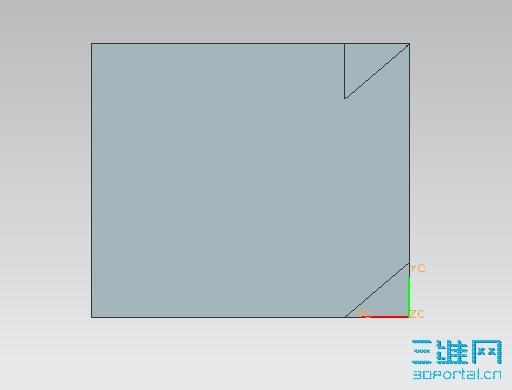

flasher · 发表于 2010-4-17 22:17:37

只想出一种情况~~
要断电了明天上图

wang2003 · 发表于 2010-4-17 22:40:48

dch1985 · 发表于 2010-4-18 01:18:01

以前学机械制图的时候常画这些玩意

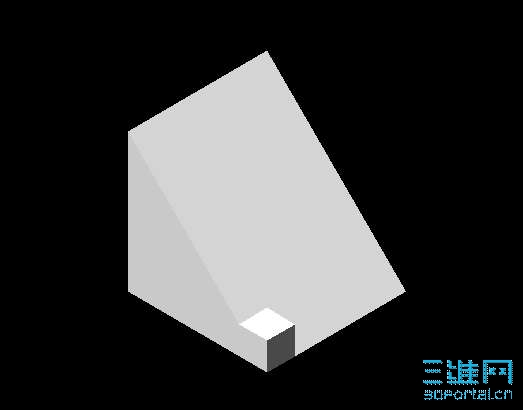

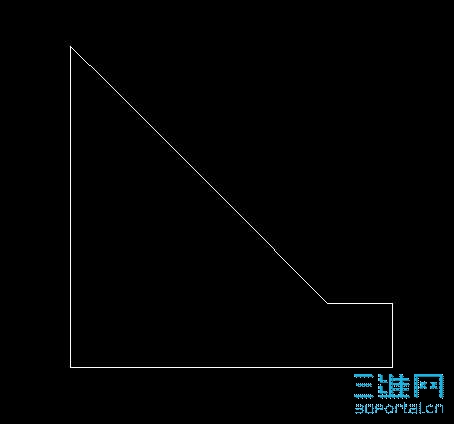

flasher · 发表于 2010-4-18 09:41:28

如图所示：.......

南极的北极星 · 发表于 2010-4-19 08:41:32

太感谢各位了，看来机械制图我还没有学好

seiya1984 · 发表于 2010-4-20 10:52:08

我感觉5楼的不对，在CAD二维制图中，一般不可视的应该用虚线表示出来，LZ给的图没有虚线，3楼的很符合要求

mljhust · 发表于 2010-4-20 12:00:07

确实比较难啊

nangueiyan · 发表于 2010-4-20 15:52:39

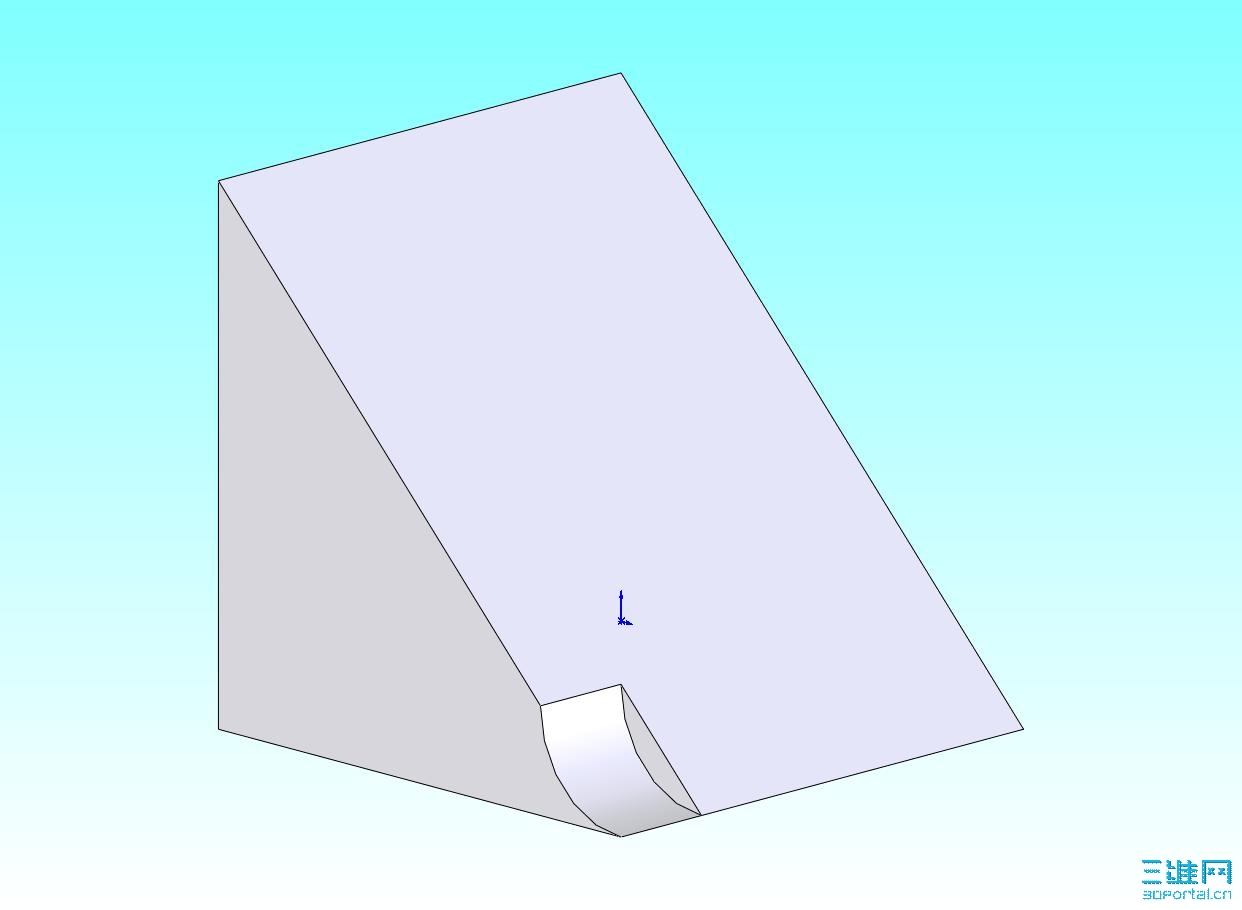

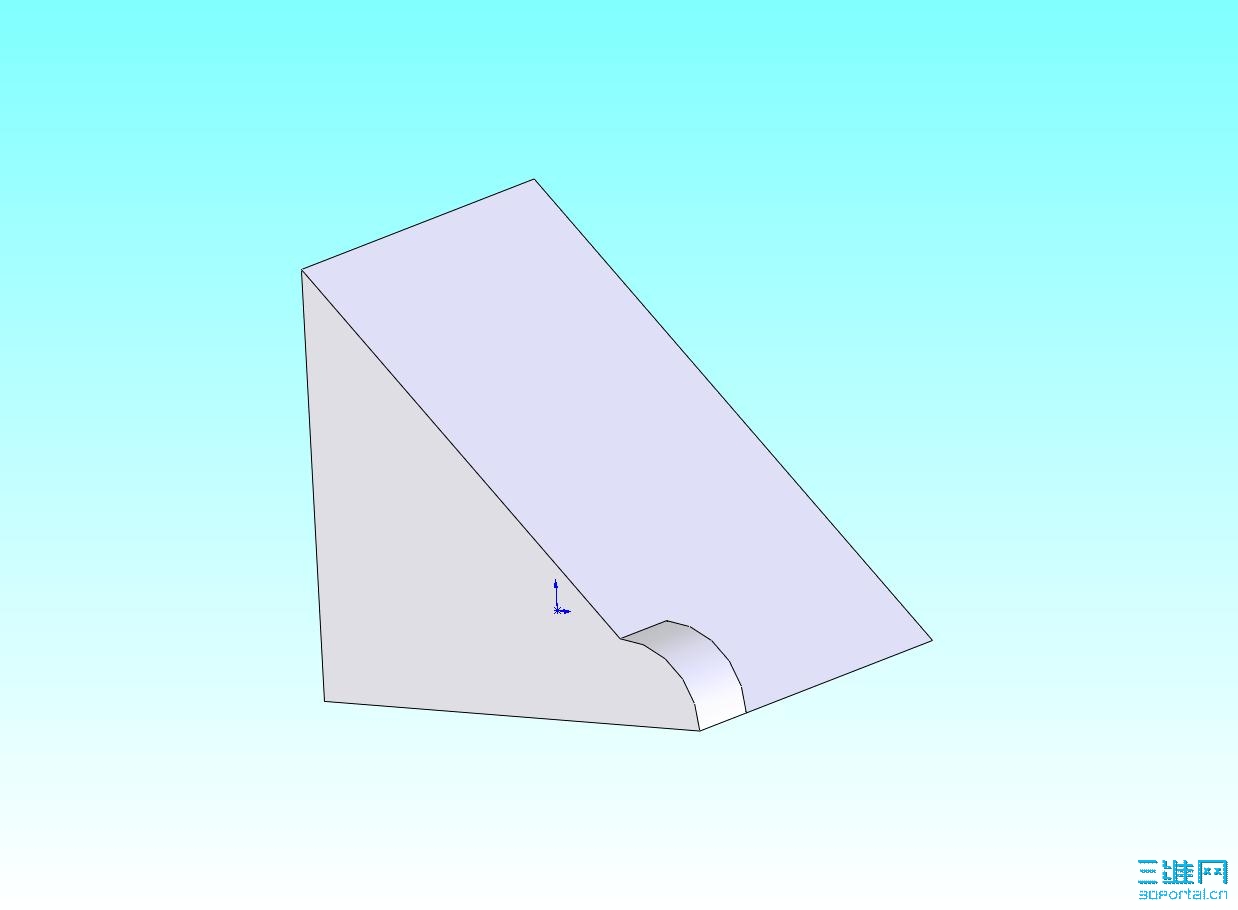

另外还有两解

roy680426 · 发表于 2010-4-20 16:26:17

3楼和9楼正确，5楼上部的角尖延长到底部（形成三棱柱），还可以在此基础上，将侧垂面变成圆弧面，就不贴图。总之可以形成很多种左视图。

roy680426 · 发表于 2010-4-20 16:27:00

3楼和9楼正确，5楼上部的角尖延长到底部（形成三棱柱），还可以在此基础上，将侧垂面变成圆弧面，就不贴图了。总之可以形成很多种左视图。

xyh1018 · 发表于 2010-4-20 16:41:59

楼上的，回答正确，就不贴图了，少了一个“了”字，又回复了一次，大家都理解，没必要再回复。

ghwsg · 发表于 2010-4-20 19:33:47

确实难啊
