怎么在SE里画断面图？

83836270 · 发表于 2010-6-1 10:57:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 msyanzi 于 2010-7-30 00:51 编辑

怎么在SE里画断面图？

pxhonline · 发表于 2010-6-1 13:09:39

直接用线切开啊

83836270 · 发表于 2010-6-1 13:33:15

切个图我.?可以否.?
我直接切开都是剖面.,.

zhaozhihui · 发表于 2010-6-1 16:18:17

本帖最后由 zhaozhihui 于 2010-6-1 16:19 编辑

查看->设置剪切平面。
可以看剖面图。
不过我感觉不是很好用。

零件图里，还是直接切开比较好用，
不看剖面图的时候，把剪切抑制就可以了。

83836270 · 发表于 2010-6-5 14:16:37

还是不懂。
弄个图出来。可以否？

镇徐宁 · 发表于 2010-6-6 13:16:51

在视图上右键→添加断裂线就可以了，不知道楼主是不是这个意思

83836270 · 发表于 2010-6-11 13:59:33

不是- -
就是跟剖面图差不多的。
只有相交面的。

huangjiuy · 发表于 2010-6-12 21:20:57

不是- -
, F6 @  _2 z% c9 I) S" y" o就是跟剖面图差不多的。
1 _3 d8 g8 L, @6 g0 {/ X& W! l. }  只有相交面的。# v! V: }7 Q& D
83836270 发表于 2010-6-11 13:59 http://www.3dportal.cn/discuz/images/common/back.gif

那你将剖面图中不要的线隐藏了，不就可以了？

大有茗堂 · 发表于 2010-7-1 20:26:43

也不知道你要的是什么效果？是在零件/装配环境还是工程图环境？
简单的剖面在零件/装配环境先用“剖面”命令剖开，然后在工程图中直接在视图属性的“剖面”选项卡把需要的剖面勾上就OK了。

yingshuai2 · 发表于 2010-7-2 09:53:54

这个软件好玩吗？

大有茗堂 · 发表于 2010-7-2 11:06:53

好玩更好用。一试就喜欢上了

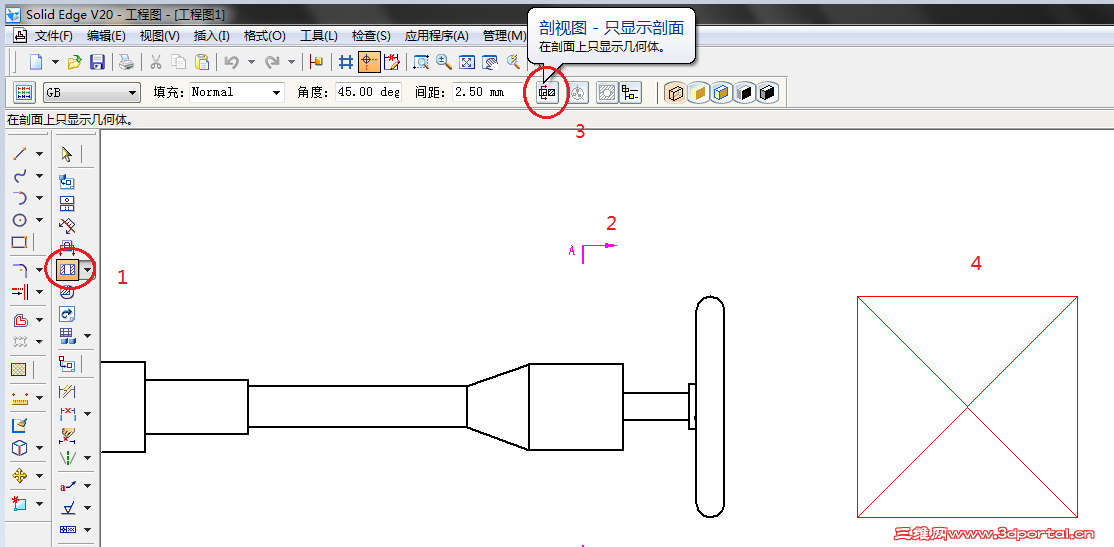

zks7515 · 发表于 2010-7-10 01:23:07
