关于旋转剖面的问题

jfqingxuexi · 发表于 2010-6-2 10:00:54

您需要登录才可以下载或查看，没有帐号？注册

x

我最近看旋转剖视图怎么看不懂了，投影关系不对，谁有这方面的资料给小弟看看，谢谢了！

gaoyns · 发表于 2010-6-2 11:13:47

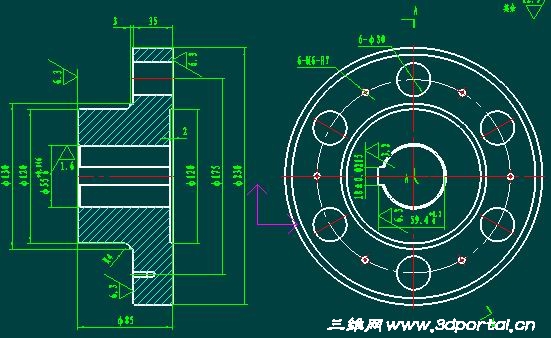

为使零件各部分结构清晰而简明表达，有时将零件的某些结构剖切后旋转，与未旋转的放在一个视图上，这样可减少视图。旋转后的视图符合旋转投影关系。

ftgww123 · 发表于 2010-6-2 11:17:10

楼主不会是看的日本图纸吧。

wll412 · 发表于 2010-6-2 14:27:12

楼主看不懂是因为与机械制图标准不符吗？
