求助： 为什么焊接后怎么在基材与焊缝上有形成裂纹状的现象？

emop

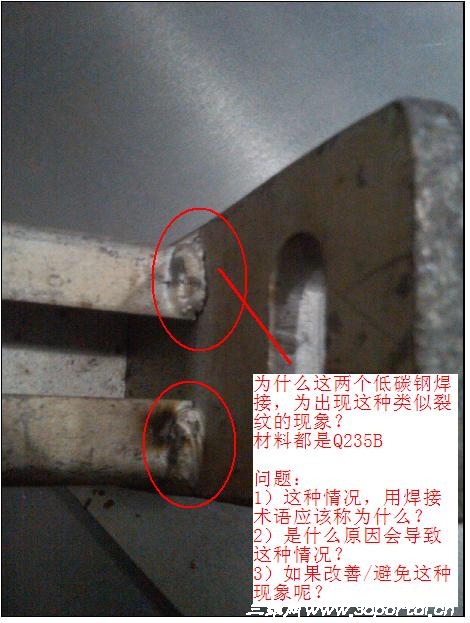

为什么这两个低碳钢焊接，为出现这种类似裂纹的现象？
材料都是Q235B   CO2保护焊
, |# ~+ j. ^4 V8 ?问题：
) W9 i" b2 j. P# m* e$ S3 u1）这种情况，用焊接术语应该称为什么？
2）是什么原因会导致这种情况？
# s% |3 n3 @) t! c$ a3）如果改善/避免这种现象呢？

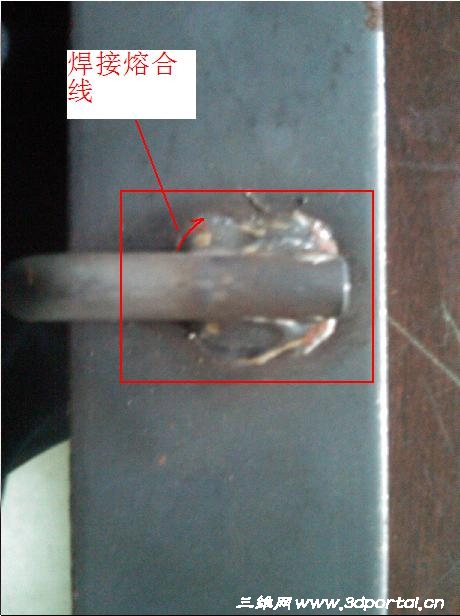

图片2：
材料： Q235B的板材（表面有黑皮）与Q235 冷拉线焊接。CO2保护焊
9 i0 p) A6 v5 V4 z8 Y/ t% P看上去感觉，焊接的线相对比较清晰，感觉应该和图一现象有点类似，不知道各位怎么看？

$ Y7 Q1 V9 L1 Q/ R7 j$ c谢谢各位了

dljdw

看上去像熔合不良。
这是CO2气体保护焊常见的缺陷。
$ Y. w; S# Q1 {0 }0 J8 K+ B- Y( p6 R6 K要是母材表面有比较厚的氧化层（黑皮，或铁锈)，这种缺陷比较容易出现。
+ C! `+ ?& R9 U  B
要避免这种缺陷，母材表面应仔细清理，不留黑皮、铁锈。另外焊接时的操作也应小心控制。

sunnyoldman

缺欠名称：未熔合，产生原因：第一个图表面锈蚀第二个图表面漆膜未清理。

chuhongjun

建议在焊接前将待焊接工件表面进行清理，可用百叶轮片打磨后（或砂纸）进行清理，然后再施焊！

ARXU

这种现象称为未熔合，明显是焊件表面锈蚀太严重，为保证焊接质量，焊前应将焊接区域清理干净，采用机械清理或化学清理都行。

yuli6878

从你发的图片看,焊枪角度好像不对,电流偏小.

bmei00

电流小，未将材料熔化，所以没有焊上。

marksuning

基材上有一层氧化皮，焊前应去除。表面裂纹可打磨掉。

cms

未溶合，电流小了，速度快了。 建议，做好焊接工艺，有必要时，再做个焊接工艺评定。 严格工艺纪律，从而改善和提高质量。

徐嘉昌

看上去根本就是未熔合，或者不规范的讲就是假焊。

gaoyns

焊接裂纹的种类有焊接热裂纹、焊接冷裂纹、再热裂纹、层状撕裂和应力腐蚀裂纹等。
. ~7 w/ v7 o# {6 b6 Y6 q" @$ {, v避免裂纹的措施有：
1  改变接头形式、降低焊接应力；
2  应尽量避免单侧焊缝等;
8 q, w& A. l7 Y/ O* A3  应尽量避免承载焊缝；
$ E# j& ^- N) \1 D: o1 ?$ V) b4  预热及消应处理；
5  加软焊道。

yangnj

从图上看不是裂纹，CO2焊接时，表面清理很重要的。
