SOLID EDGE钣金件展开的准确性讨论

spidow · 发表于 2010-8-7 22:05:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位好，工作中经常收到客户发的SE的3D模型，然后我们要出展开图，问题是SE调整折弯系数的地方在哪里？怎么做到SE展开后的尺寸同实际加工的尺寸是一致的。
我知道折弯里面用展开的命令可以展开，http://www.3dportal.cn/discuz/attachments/month_0910/20091024_3b2191583c20cab9b4aaxCX0qwgA11qQ.jpg ，但是展开的时候找不到调整系数的地方。
以前用PROE和SW，都做了折弯系数表，但是现在用SE，不知道系数表在哪里调，怎么调用，各位知道的多拍两块砖吧。
下载 (1.94 KB)
2009-10-24 19:26

johnnyhuang · 发表于 2010-8-8 00:06:25

是否准确取决与准确的K因子和准确的料厚，只有实际在工厂根据自己的了进行实验得到的K因子和实际测量的料厚才是准确展开的保证。因为根据查表的K因子都是理论数据，和你工厂的材料实际情况不可能一样，偏差甚至很大，料厚就不要说了，是肯定比理论料厚薄的了（所以建模要根据实际料厚设计）。

spidow · 发表于 2010-8-8 09:01:57

我知道楼上的意思，每个工厂的系数都不一样，问题是根本不知道在SE哪里更改折弯系数，关于这方面的介绍真的不多，SE的帮助文件里面就是一笔带过，没有详细的介绍。刚百度了下，好像是要修改ISOTABLE文件夹里面的文件，还要将一个DLL程序注册到软件里面去，才能够调用自己编辑好的TABLE.TXT系数文件。等下在去测试下。

johnnyhuang · 发表于 2010-8-8 10:25:10

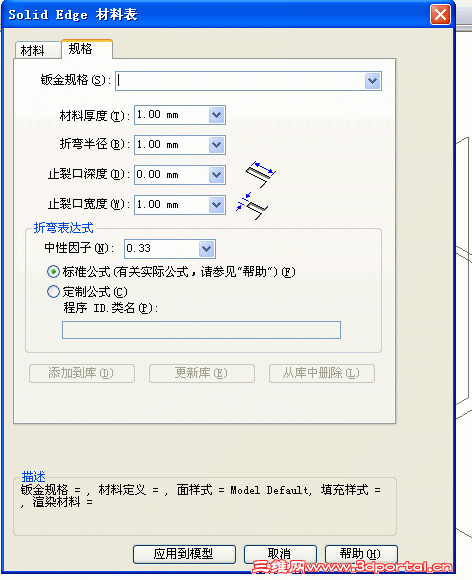

根据下图提示进入材料库，选择自己的材料并填写准确的K因子即可，然后建模的时候根据实际料厚进行建模，如2.0的料厚实际可能是1.95，如果根据2.0建模，展开后的尺寸是会变大的。
2010-8-8 10-19-22.gif

spidow · 发表于 2010-8-8 22:53:04

谢楼上的提醒。

zhaozhihui · 发表于 2010-8-9 09:20:22

学习了！
原来做的时候也很困惑！

spidow · 发表于 2010-8-21 20:36:42

总结了下，K因子的小树可以精确到5位数，将每个K因子按厂里面的系数调好，并记录，下次直接修改下R，填入K因子，展开还是一样的准，没有什么大问题。

大有茗堂 · 发表于 2011-1-9 09:59:07

7# spidow
误差应该不会太大。再说了这东东也受多方面因素的影响。肯定无法保证百分之百准确。

johnnyhuang · 发表于 2011-1-9 23:31:41

如果通过实验方法取到了工厂常用材料的系数，那就取决与加工上的精度了，如折弯次数太多导致的积累误差，不过那已经算相当的准了。

5382834 · 发表于 2011-1-10 08:53:09

没法说这东西！

5382834 · 发表于 2011-1-10 08:53:49

软件肯定是准确的，但实际肯定是与软件做出来的有误差

wyheag · 发表于 2011-2-3 17:40:32

刚刚接触钣金知识，学习了

大有茗堂 · 发表于 2011-2-6 19:45:14

应该说软件只能算准理论尺寸。而实际加工中影响的因素太多了。。。。。。
