请教，网状的零部件怎么绘制呢

dunovo · 发表于 2010-8-9 16:22:02

您需要登录才可以下载或查看，没有帐号？注册

x

请高手指点，
一种是规则的网状零部件应该如何快速绘制

另一种是类似中国结，横筋和竖筋是编织而成的

谢谢啦！

zqkzqk2008 · 发表于 2010-8-9 16:38:54

第一个：先把底面封起来，然后铺筋就行了
第二个：用方程式曲线分别画出横竖筋，然后就是阵列了

yzshe21 · 发表于 2010-8-9 18:14:38

我画时是直接阵列的，那样会很慢，而且文件很大……

cloudpeng · 发表于 2010-8-9 20:23:22

楼主说的，论坛里都有教程，自己找一下了。

feejoy · 发表于 2010-8-11 20:00:20

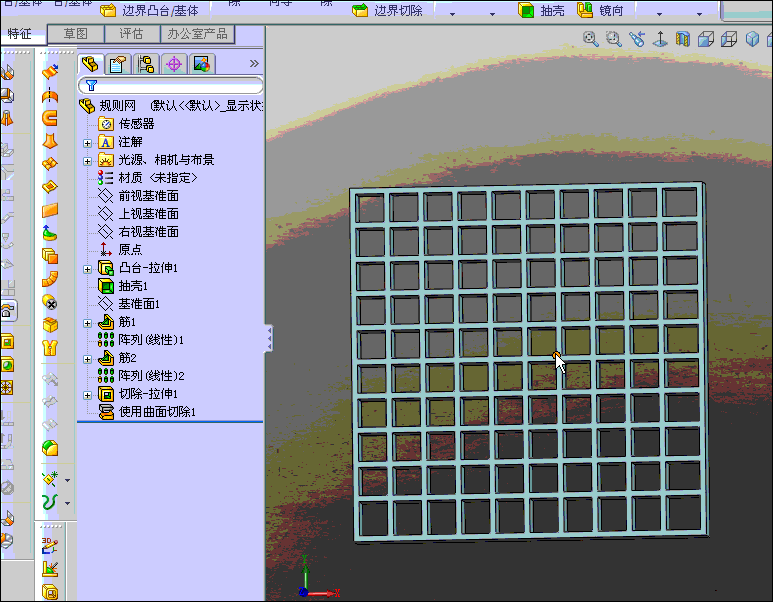

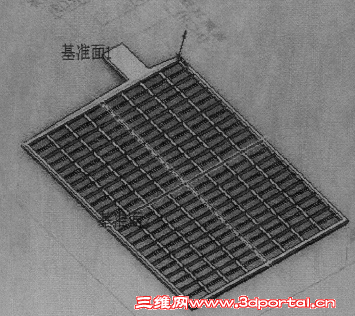

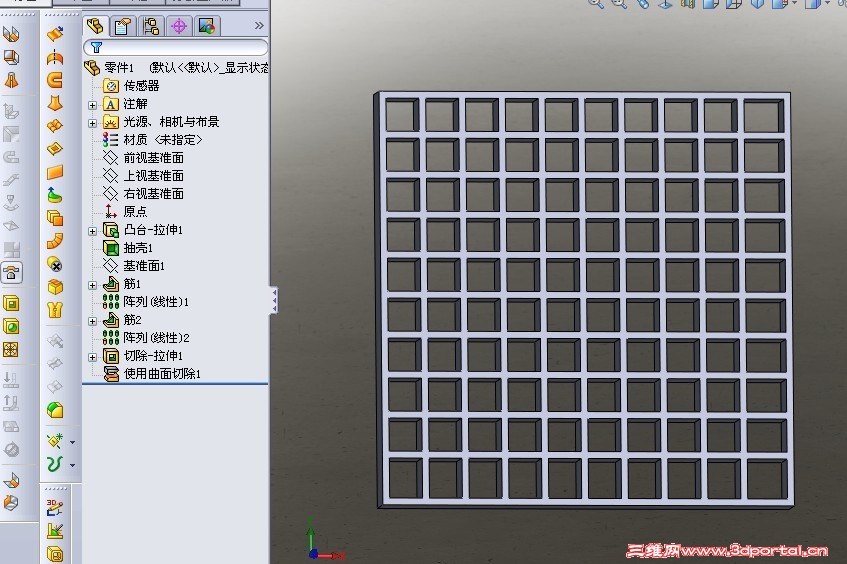

呵呵，来来，规则的网可以参考“闷人”以前在开思论坛的作品，用筋。这个是本人画的：

，如果用在有斜的网时候很方面。

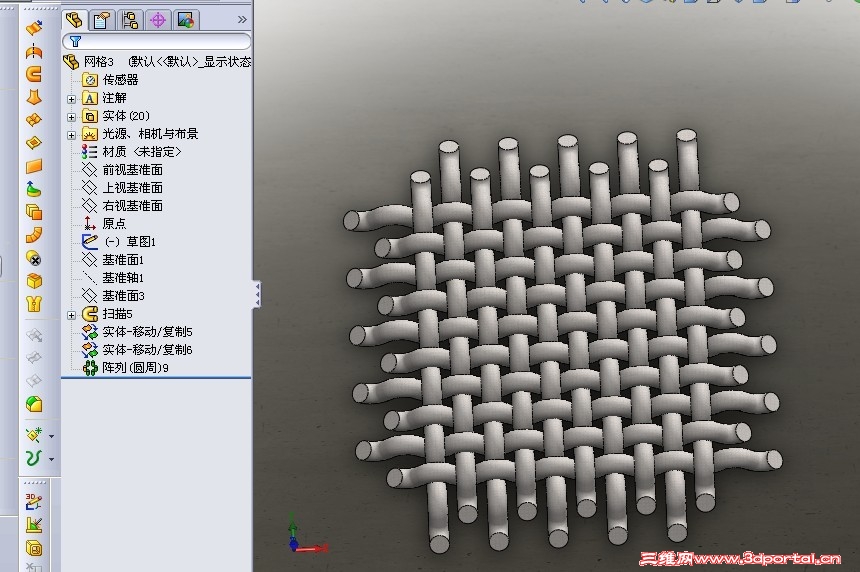

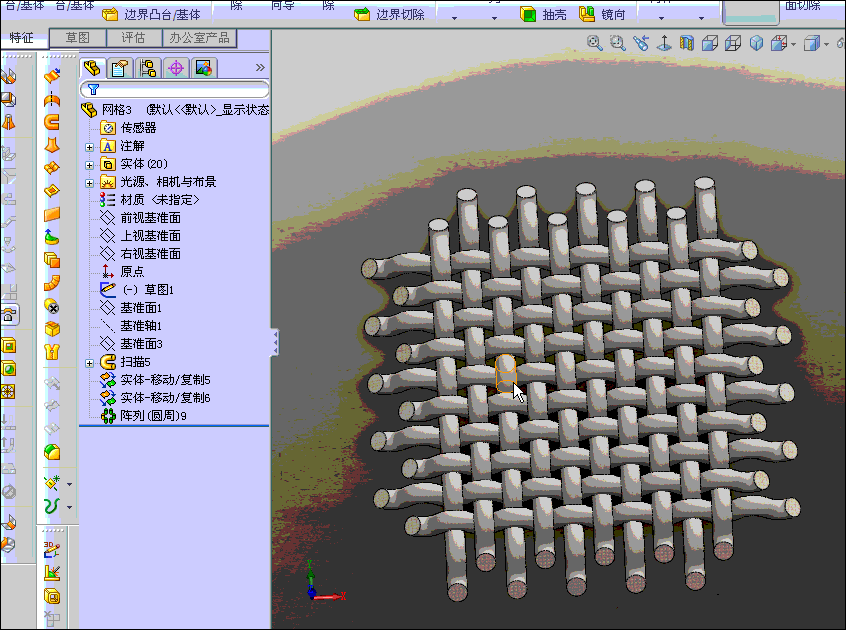

不规则的网可以参考“不老”画的中国结。这个是本人画的：

，截两个图：

希望可以帮到你哈。

cloudpeng · 发表于 2010-8-11 22:41:28

象这种网，也可以不用画，直接贴图。
出二维图的时候，在装配体的零件明细中，可以用文字来表述。
