请教机械图纸中几个符号的意义

skyspirit · 发表于 2010-8-24 16:17:17

您需要登录才可以下载或查看，没有帐号？注册

x

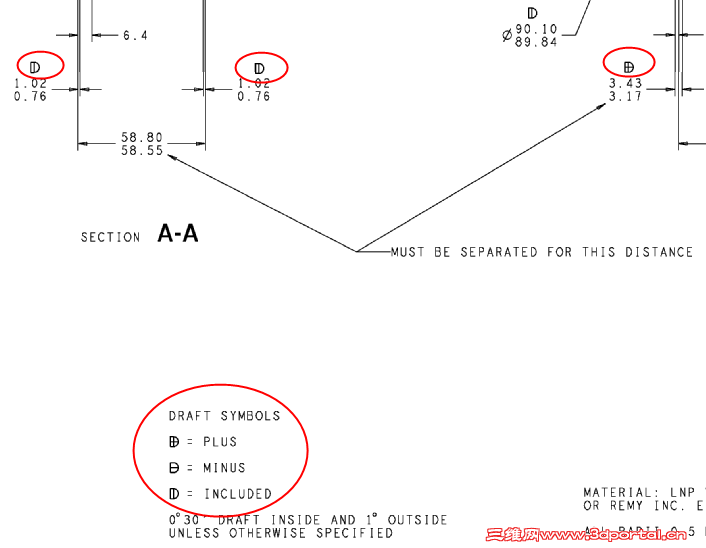

如图：

表示什么意思？谢谢！

hktourist · 发表于 2010-8-24 17:02:06

拔模啊，这么基础的东西．

lei9517 · 发表于 2010-8-27 14:07:00

must be separated for this distance
必须把他们分开这些距离 ———— 移动距离

lei9517 · 发表于 2010-8-27 14:12:43

其他不懂，啊就是红线圈圈里面的符号！！

什么加减距离

a114977445 · 发表于 2010-8-27 15:56:11

确实是拔模，后边的英文解释比较清楚了

tangcarlos3d · 发表于 2010-8-27 20:39:44

我认为plus为拔模是在原尺寸上加斜度（即此尺寸是小端尺寸大）。minus即此尺寸为大端尺寸。included可理解为中间尺寸（及此尺寸的起始和中点）在二拔模斜面的中央
