关于工程图中撰写工艺的问题

ntyanlei · 发表于 2010-9-6 12:05:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问各位前辈，你们在工程图中做工艺流程是使用“注释”还是添加表格？能给个师范吗？谢谢各位了！

horseshoe · 发表于 2010-9-6 15:19:08

加工图中哪来的工艺流程,哪有空间写,也没必要写

ntyanlei · 发表于 2010-9-6 20:10:35

2# horseshoe

我不明白这位老兄的意思，东西交给比我更没基础的人做，那大家都是天才了，不多！

lizuoshan · 发表于 2010-9-6 20:25:24

其实可以这样做，搞一个A3或者A4的图纸格式，这张图纸整个做成一个工艺表格，保存图纸格式为“工艺图纸”等名称。在相应的地方像图纸的标题栏一样添加属性连接，出图时添加这张图纸再随便从调色板拖一个视图进来。相应的文件名、图号等信息自动填写。再隐藏视图，再插入注解写工艺。

ntyanlei · 发表于 2010-9-6 20:53:45

4# lizuoshan
老大的意思我理解了，不过我想在零件工程图中插入表格和模型共存。

syc102 · 发表于 2010-9-7 21:08:11

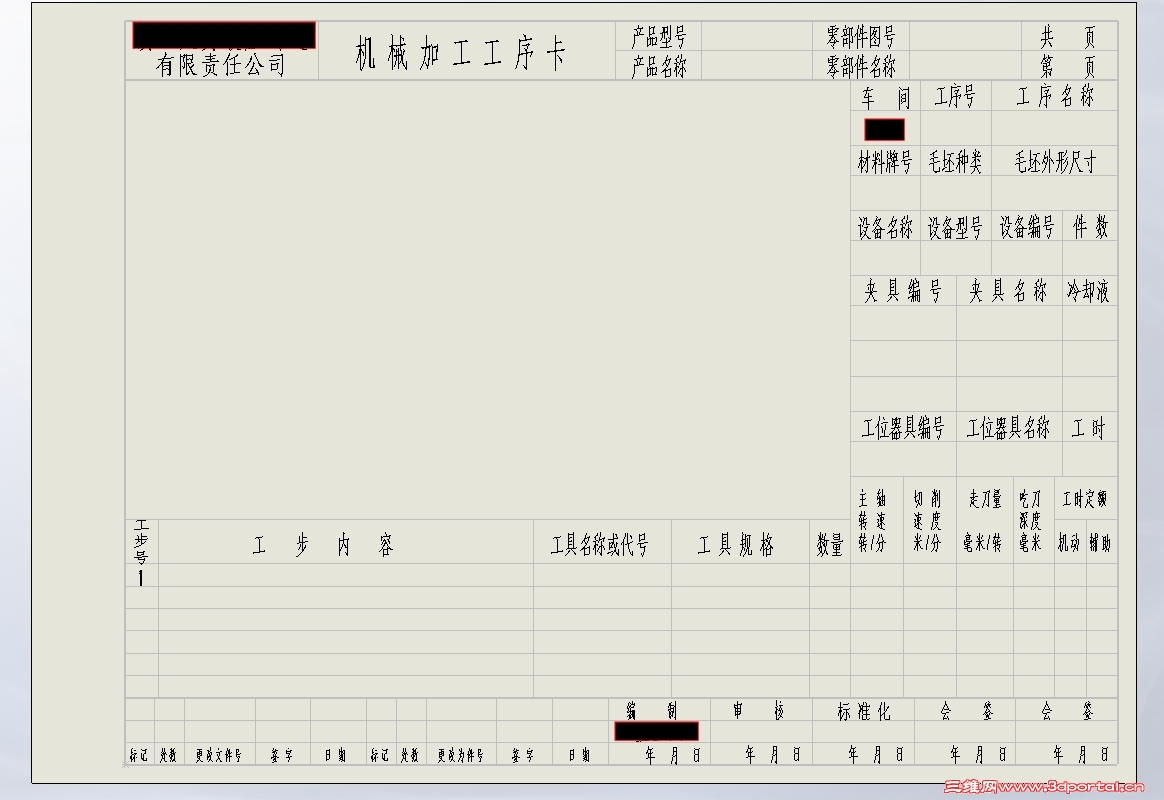

我用的是用“注释”！因为可以连续填写，我喜欢这功能。
工艺图我就用三维的，直接连接就可以了。
注意在建模时，每一道机加工都要做一个配置。比如零件的加工步骤：下料-粗车-铣削-钻孔-。。。。精磨
你就得建如上的一些列配置，在做卡片时直接插入就行啦。
还有你还得建一个卡片的模板。
如果在卡片中需要图框，就直接插入总表，填写时可以双击，也可以单击填写注解。


力学研究所 · 发表于 2010-9-7 21:40:06

借着楼主的帖子，俺也请教个问题，请问工程图模板怎么制作？

我搜了搜基本没有相关的内容介绍啊！很难吗？

ntyanlei · 发表于 2010-9-8 11:57:18

6# syc102

大哥是大公司的人吧，做得很规范，学习中！
