凸轮配合大家遇到过这种情况吗？

wcmjmw0 · 发表于 2010-9-10 10:10:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

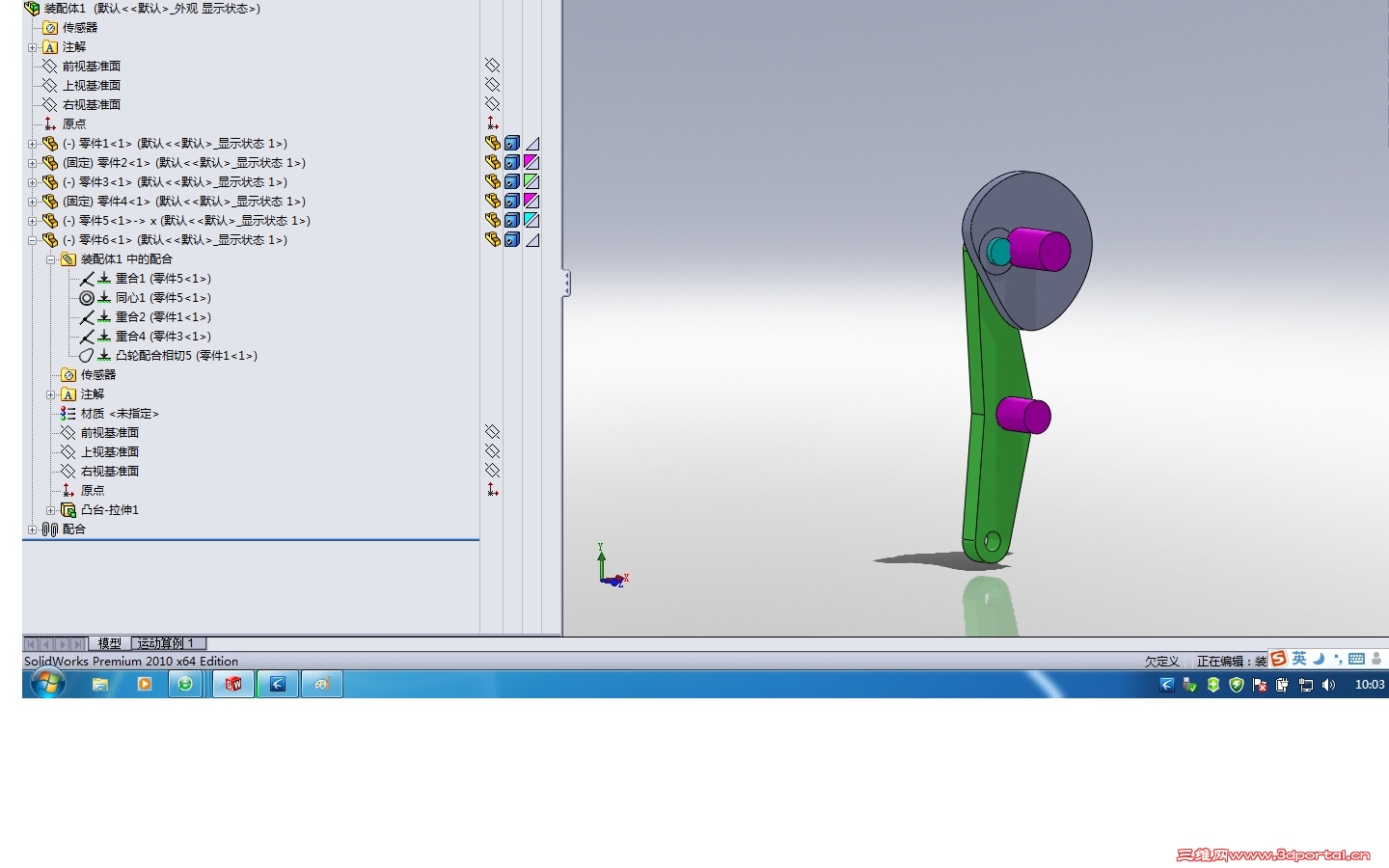

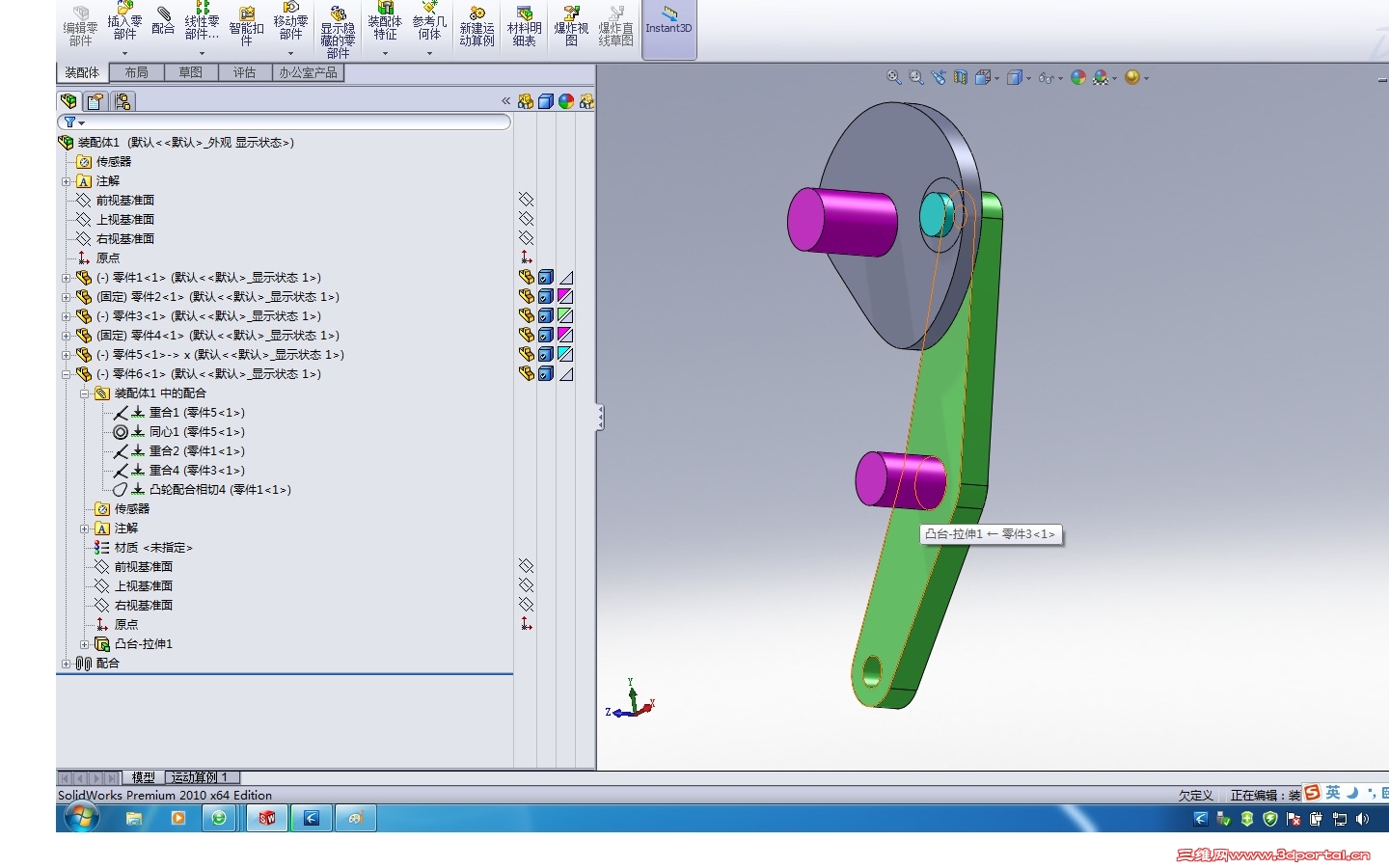

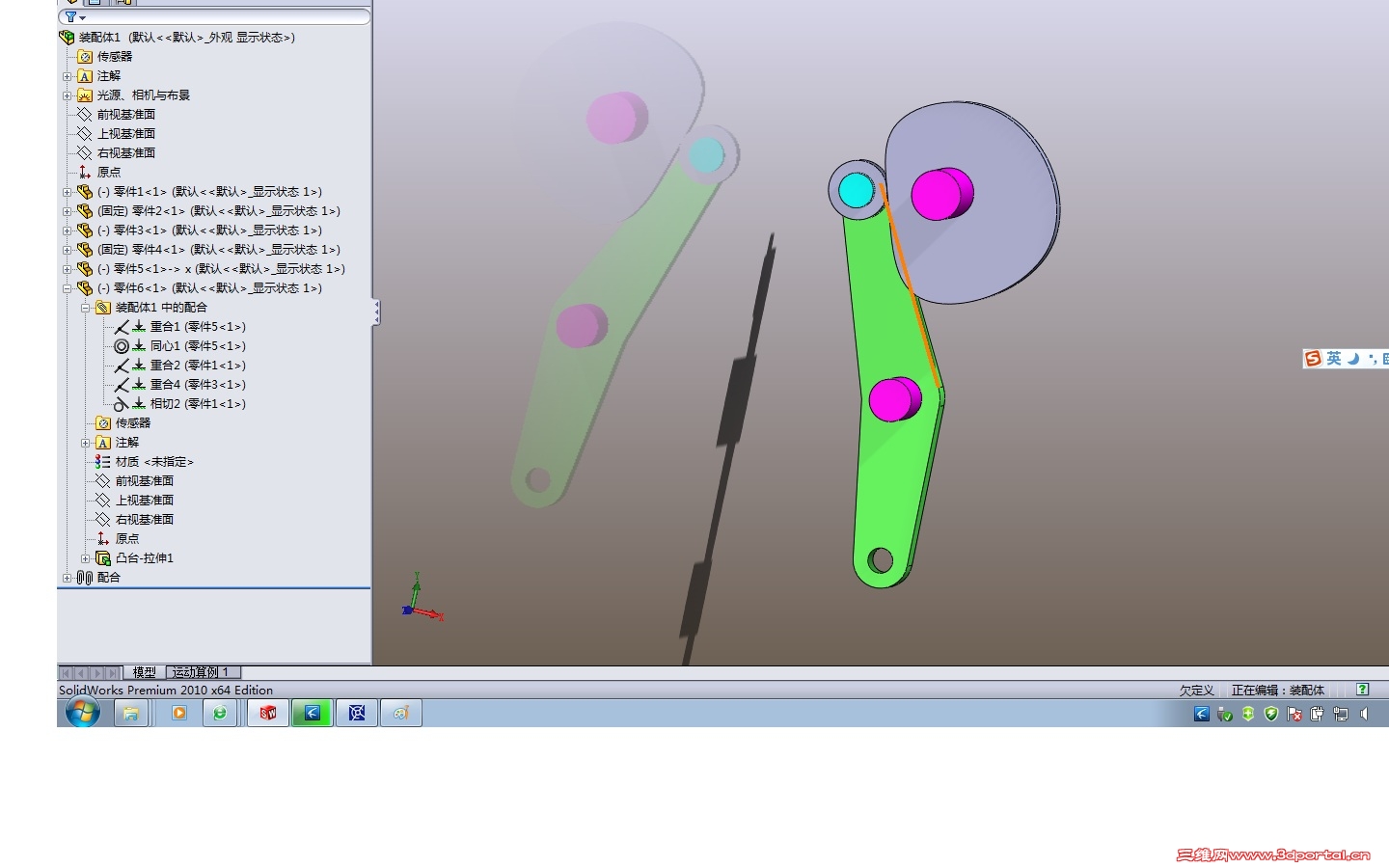

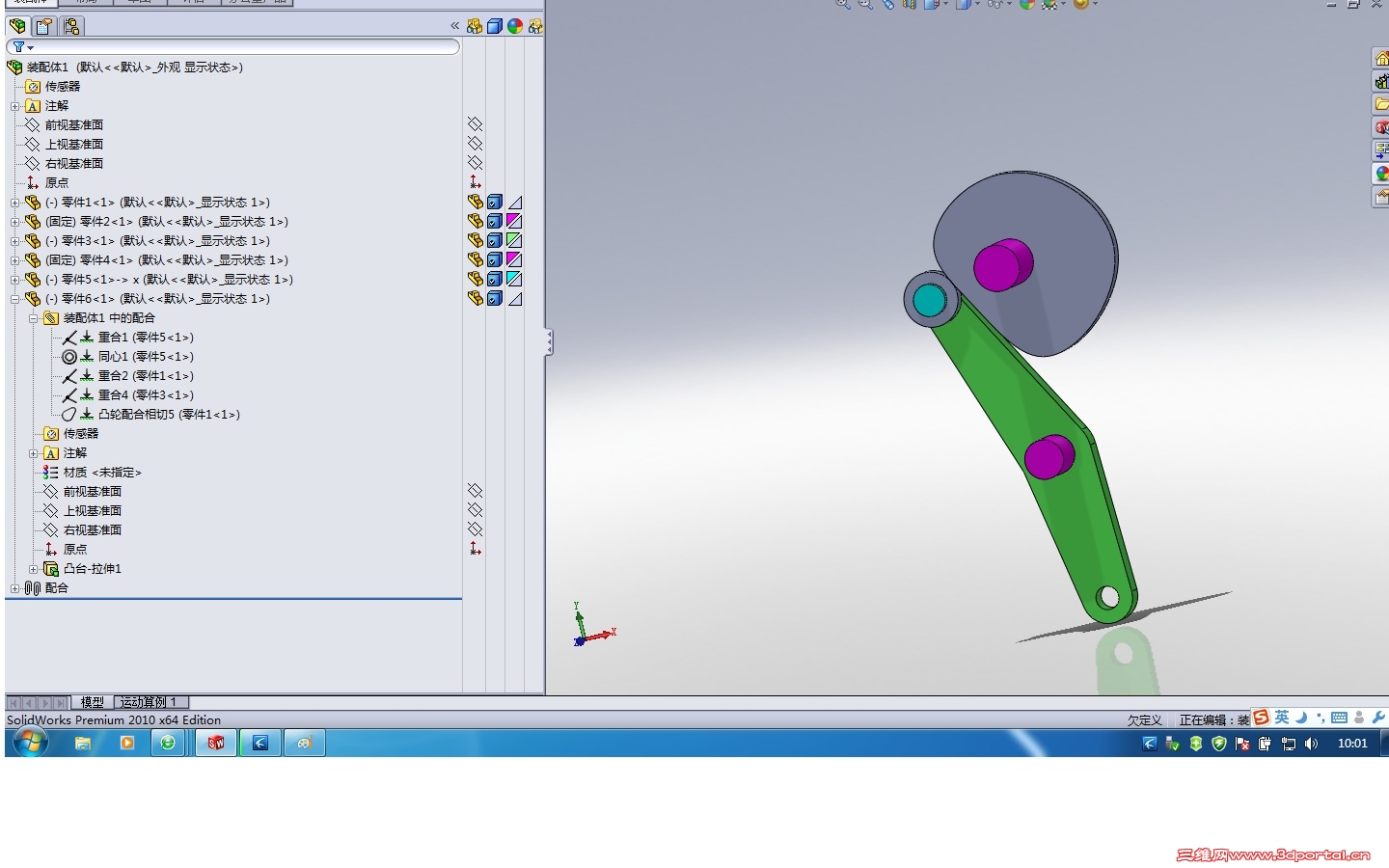

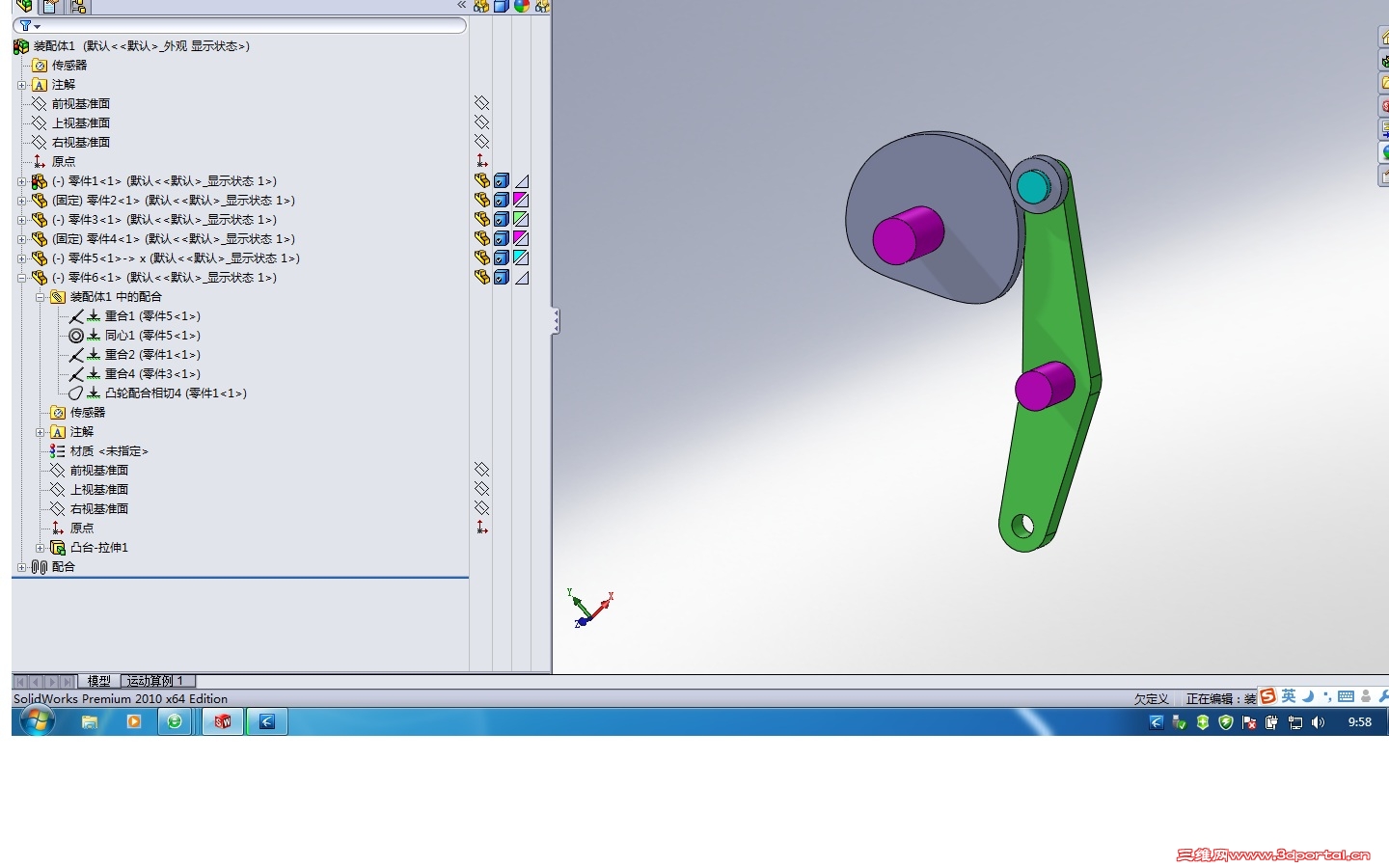

我在设计时，本来设计成如图1的方式，但装配好后手动演示时经常就变成如图2,3,4的形式，特别是在大型装配体里就尤为严重，请问大家遇到过吗？如何保证老是配合成图1的形式？无标题1.jpg

yaoliugreat · 发表于 2010-9-10 10:26:26

配合约束不够的，凸轮轮廓与连杆滚轮轮廓只相切肯定会出现楼主所说的问题，楼主可以把凸轮固定，约束凸轮圆柱中心与连杆滚轮中心的距离，记住使用高级配合，楼主可以试下看行不行

wcmjmw0 · 发表于 2010-9-10 11:03:28

楼主可以把凸轮固定，约束凸轮圆柱中心与连杆滚轮中心的距离，记住使用高级配合，楼主可以试下看行不行5 s7 X+ E( t2 K$ V$ [
yaoliugreat 发表于 2010-9-10 10:26 http://www.3dportal.cn/discuz/images/common/back.gif

凸轮轴和摇臂轴都是固定的，凸轮可以绕凸轮轴转动的。。。。。。。

minimifeng · 发表于 2010-9-10 12:04:57

转速设定慢一点就好了。

yaoliugreat · 发表于 2010-9-10 13:40:57

3# wcmjmw0
呵呵，我的错，凸轮圆柱中心就是你说的凸轮轴，凸轮轴和摇臂轴是固定的，我意思是凸轮轴心和摇臂上的滚轮轴心之间可以用高级配合约束距离的，最小距离与最大距离的，你可以试下看

wcmjmw0 · 发表于 2010-9-10 14:50:47

3# wcmjmw0 $ \& `6 @5 _+ {- y5 M# I* b
我意思是凸轮轴心和摇臂上的滚轮轴心之间可以用高级配合约束距离的，最小距离与最大距离的，你可以试下看
8 [ }5 o% P8 cyaoliugreat 发表于 2010-9-10 13:40 http://www.3dportal.cn/discuz/images/common/back.gif

如图1和图2，及即使确定了最大和最小距离，由于两边对称，同样不能确定位置

zhangkeyong · 发表于 2010-9-11 16:15:54

建议你还是用CAD来验算你的时序，这个配合SW是很不好做的。我也碰到这样的问题。现在都没有解决

cloudpeng · 发表于 2010-9-11 20:09:40

解决的办法也不复杂。
１.显示临时轴。
２.把Ｂ处孔的临时轴，和图中竖直方向的基准面的距离(要平行)，用高级配合定一个范围，它就跑不了了。
