请教一下，这个图纸怎么理解

dzhhai · 发表于 2010-9-22 22:06:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

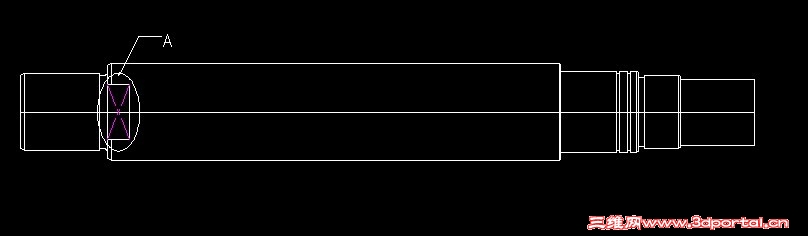

这是一个轴的机械图纸，尺寸我省略了。图中A处这个方框和叉叉代表什么意思？（方框的径向没标尺寸，轴向尺寸是29mm)。有人说是回转面的平面的表示法。但实际上从图纸的其他表示方法和尺寸标注上都知道这是个轴，那也就没有必要再注明是什么回转面的平面了吧。而且又只表示了这一小部分，还标了轴向的长度。希望哪位高手能解释一下。谢谢！

ftgww123 · 发表于 2010-9-22 22:12:51

重复了，还是看回帖吧
http://www.3dportal.cn/discuz/vi ... p;page=1&extra=

woaishuijia · 发表于 2010-9-23 06:25:22

guxg11 · 发表于 2010-9-23 10:12:06

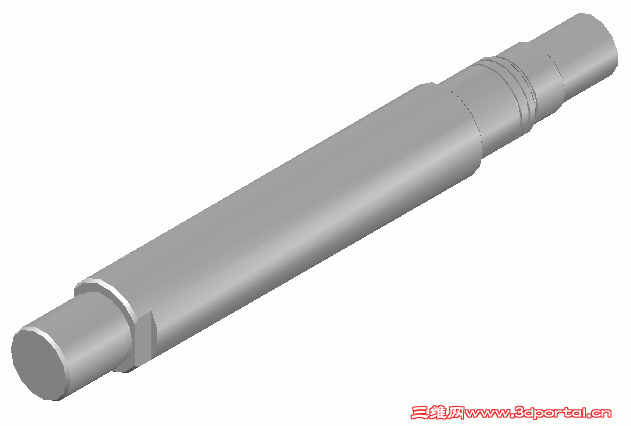

这是个轴向尺寸为29，与之相邻轴颈直径外切正方形（轴削平形成）。

未济 · 发表于 2010-9-23 10:24:54

铣一扁位，装配用的

dzhhai · 发表于 2010-9-23 12:59:05

了解了，谢谢各位的帮忙！
